Convertir un fichier IFC en famille Revit RFA

Convertir un fichier IFC en famille Revit RFA

Les sites de téléchargement d'objet BIM proposent beaucoup d'objet mais pas toujours dans le bon format. On trouve souvent des fichier au format IFC qui est un format projet et non d'objet (famille pour Revit).

Il est évidemment conseillé de créer des familles natives de Revit, cependant par manque de temps et/ou de manière ponctuel, il est possible de convertir un IFC en RFA.

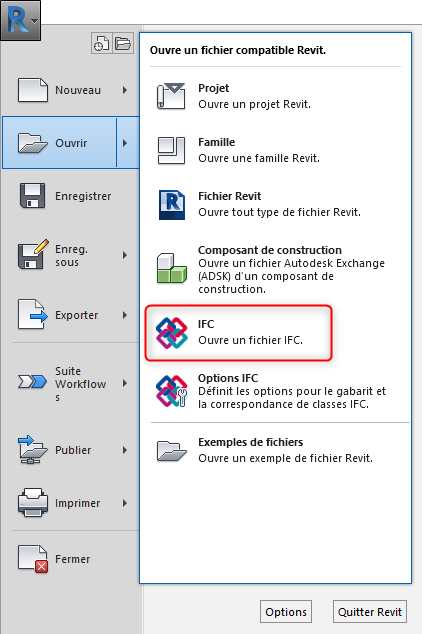

Pour cela, commencez par ouvrir votre fichier IFC avec Revit

fichier IFC en famille Revit RFA

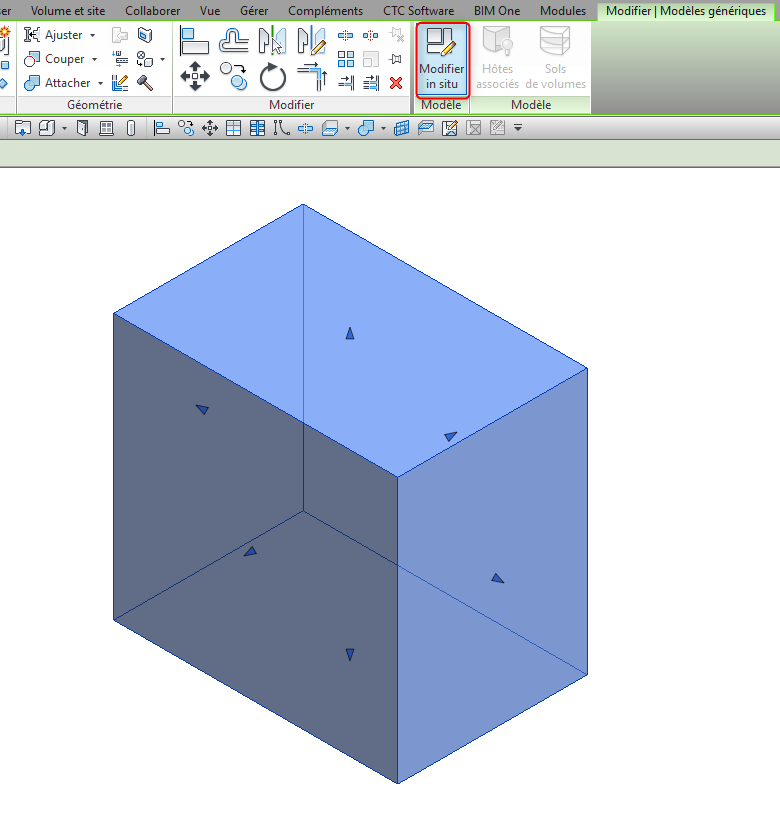

Puis sélectionnez votre composant et cliquer sur "Modifier in situ".

fichier IFC en famille Revit RFA

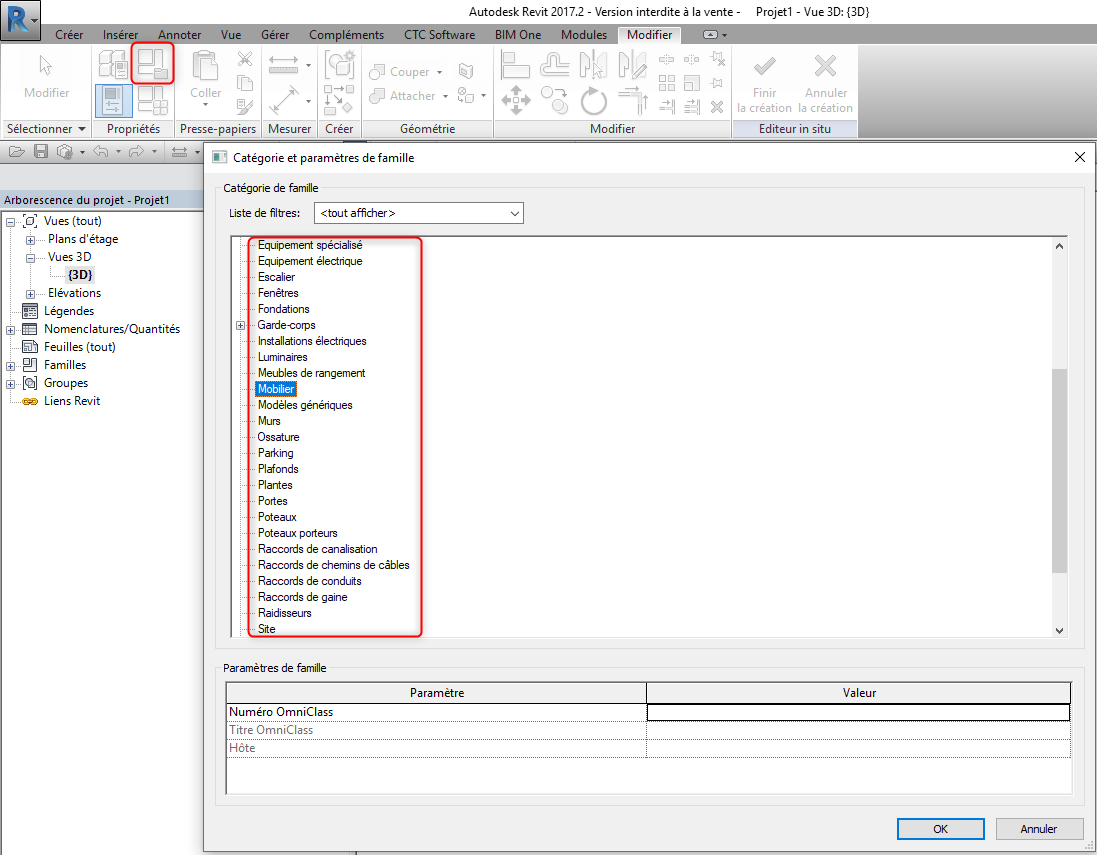

Attribuez la bonne catégorie à votre future famille puis cliquez sur OK:

fichier IFC en famille Revit RFA

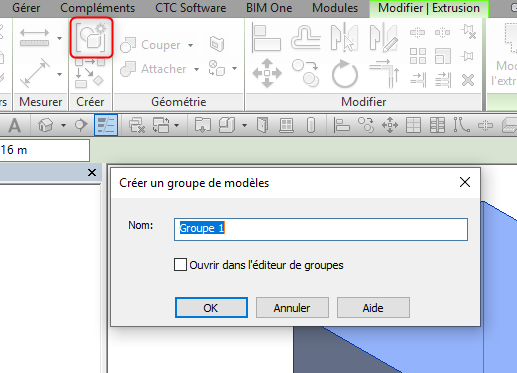

Cliquez ensuite sur "Créer un groupe de modèle"

fichier IFC en famille Revit RFA

et cliquer sur OK.

Attention : ne pas cliquer sur "Finir la création"

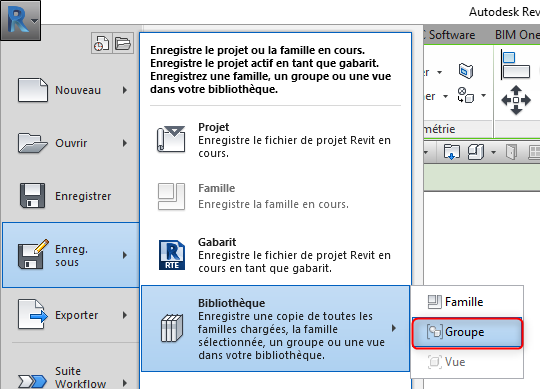

La dernière étape consiste à l'exportation du groupe en fichier RFA en passant par Fichier -> Enregistrer sous -> Bilbiothèque -> Groupe

fichier IFC en famille Revit RFA

fichier IFC en famille Revit RFA

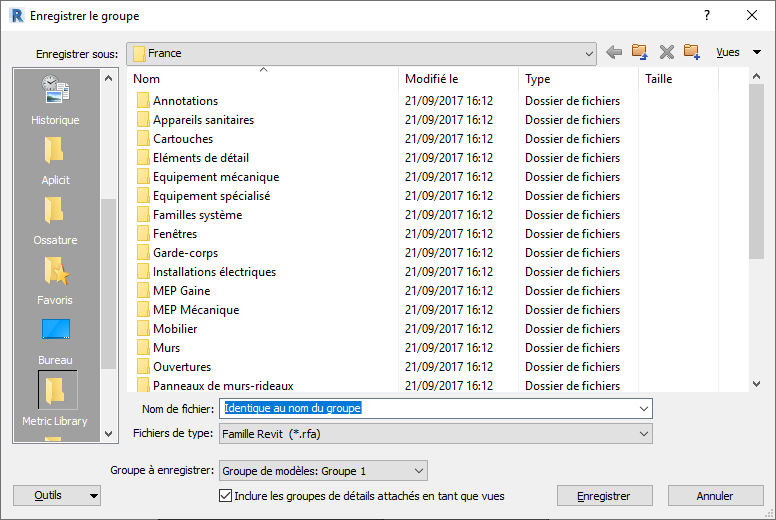

Vous pouvez maintenant exporter votre objet en fichier RFA.



A bientôt sur le blog Aplicit !
