Inventor : Comment convertir le maillage en solide ou en surface pour pouvoir modifier le fichier ?

Convertir un maillage en surfaces

Lors de l’importation de fichier maillage dans Inventor, vous pouvez avoir besoin de convertir le maillage en solide ou en surface pour pouvoir modifier le fichier.

Par exemple, vous pourriez avoir besoin de mesurer ou de créer des fonctions de travail en utilisant la géométrie maillage importé en tant que référence.

Puisque les caractéristiques du maillage sont uniquement à des fins de visualisation et ne peuvent pas être modifiés ce n’est pas possible.



A l’importation, vous verrez une seule option dans le navigateur du modèle.

Convertir un maillage en surfaces

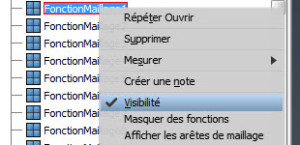

Vous pouvez activer ou désactiver la visibilité du maillage.

Convertir un maillage en surfaces

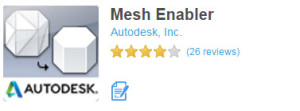

Télécharger Mesh Enabler pour convertir le maillage en surfaces ou solides, disponible sur Autodesk Exchange Apps pour Inventor, lien ici.

Convertir un maillage en surfaces

Après installation, vous pouvez accéder au convertisseur dans le menu contextuel.

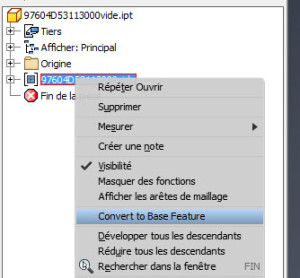

Choisissez « Convert to Base Feature ».

Convertir un maillage en surfaces

Une boîte de dialogue s’ouvre, vous pouvez choisir une conversion en solide ou composite, un solide sera créé que si le maillage est fermé.

Convertir un maillage en surfaces

Sélectionnez « Delete Original » pour supprimer le maillage dans le fichier une fois qu’il est converti en solide ou composite.
