Corriger le chemin d’accès aux références AutoCAD – xref

Dans AutoCAD vous ouvrez un dessin et les fichier attachés : dessins DWG, ou images ou fichier PDF ne sont pas visibles, car introuvables.
Ouvrir un dessin avec xref non trouvé : Message d’erreur

xref













Les xref ne sont pas trouvées pour différentes raisons  :

  • soit le nom du fichier lié ou le nom du dossier a changé.
  • soit le chemin physique a changé (pas de connexion au serveur par exemple)

Solution : Ré-assigner le chemin d’accès à la référence :

Ré-assigner les chemins depuis la case de dialogue de gestionnaire des références externes:

Pour ré-assigner les nouveaux chemins :

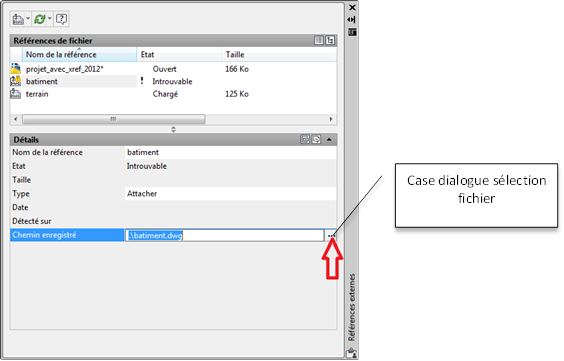

Sélectionnez une xref et depuis le bouton définir chemin : voir capture : puis sélectionner le fichier, dans ce cas le chemin redéfini est de type complet

xref



Rappel sur le Type de chemin et usage

Dans la case de dialogue attacher une référence, vous spécifier le type de chemin, ceci est très important pour l’utilisation ultérieure du dessin !

voir aussi l’article sur le chemin d’accès

Chemin entier :

AutoCAD enregistre le chemin complet exemple : C:dossiersous-dossier…
Avantage : c’est précis et pas de confusion avec d’autres dessins de même nom.
Inconvénient : si le nom du dossier a changé AutoCAD ne retrouve pas la XREF.
si un dossier est renommé, la liaison n’est pas rompue mais il faudra redéfinir le chemin d’accès à ce dessin.
Remarque : si la xref est placée dans le même dossier, AutoCAD la retrouve, même si le chemin enregistré est différent.

Aucun chemin :

Avantage : Permet de mémoriser plusieurs projets avec pour chacun les dessins nécessaires. permet de créer plusieurs solutions et de travailler avec des copies.La sauvegarde des différents projets est + simple.

 Inconvénient : AutoCAD n’enregistre aucun nom de dossier, uniquement le nom de la xref.
C’est à l’utilisateur de placer les fichiers liés dans le même dossier que le dessin PROJET
AutoCAD recherche la xref dans le même dossier que le dessin ouvert.
Ce que cela oblige : pour une sauvegarde simple : placez tous les fichiers liés dans le même dossier !

 Chemin relatif :

AutoCAD enregistre uniquement les niveaux d’accès à la xref.
Avantage : Si le nom du dossier change, AuoCAD retrouve les xrefs.

Ce que cela oblige : Placer tous les dessins dans la même arborescence.
Cela impose que les fichiers attachés soient placés dans la même arborescence,  dans le même dossier ou dans un sous-dossier.
Avantage pour l’archivage il suffit d’enregistrer cette arborescence.

Changer un chemin complet en chemin relatif

Depuis la case de dialogue références externes.
la ligne détecté sur : supprimer le début du chemin et saisir le chemin précédé du point

exemple :  .dossierNomXREF.dwg

voir aussi l’article sur les xrefs absentes

Modifier le chemin d’accès à l’aide du gestionnaire des références

Cet utilitaire est installé avec AutoCAD complet (non présent avec AutoCAD LT)
Fermer AutoCAD et Depuis Windows> tous les programmes -> Autodesk -> AutoCAD – Gestionnaire des référence;

Démarrer le gestionnaire des références.
Ajouter le dessin.

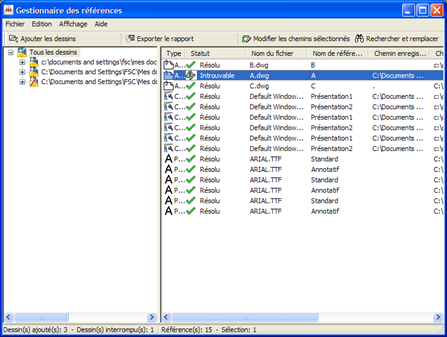

Cet utilitaire affiche toutes les références du dessin sélectionné, sans avoir besoin d’ouvrir le dessin !

C’est une application autonome qui dispose de son propre système d’aide.

Dresse la liste des fichiers référencés dans les dessins sélectionnés et propose des outils pour modifier les chemins de référence enregistrés, sans qu’il soit nécessaire d’ouvrir chaque fichier de dessin.Permet d’identifier et résoudre les références posant problème.
Il modifie plusieurs chemins d’accès à la fois et il n’est pas possible d’annuler les opérations que vous effectuez.



xref

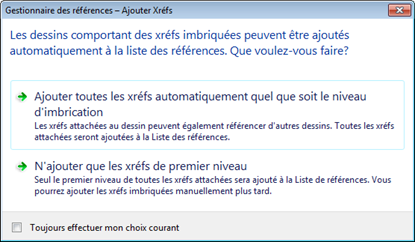

Ajouter un dessin il est analysé, affiche parfois ce message (si imbrication d’XREF).



xref

















xref

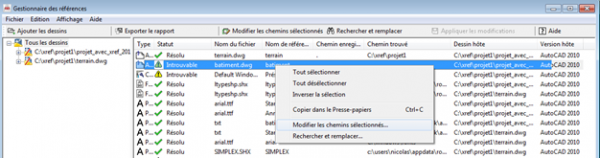

Double clic sur un dessin :
Puis cliquez sur le bouton pour sélectionnez un autre dossier

xref

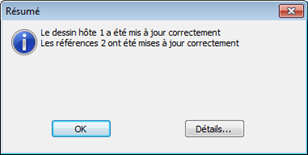

Utiliser : Appliquer les modifications depuis le menu Fichier

xref













xref













Pour corriger un chemin en définissant un dossier Projet (AutoCAD complet)

Cette méthode n’existe pas dans AutoCAD LT, et ne résoud le problème du chemin que ponctuellement car nécessite une configuration des options d’AutoCAD.
AutoCAD recherchera les XREF dans le dossier défini comme dossier de projet.
Usage de la notion de PROJET dans AutoCAD complet n’existe pas dans AutoCAD LT

Soit au clavier avec la variable PROJECTNAME.

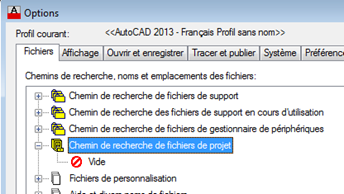

Soit depuis les options onglet Fichier : chemin de recherche de fichiers projet.

xref













Pour ajouter un nom de projet :
Dans l’onglet Fichiers de la boîte de dialogue Options, cliquez deux fois sur Chemin de recherche de fichiers de projet. Cliquez sur Ajouter et pointer un dossier.

Pour activer un projet
depuis les options :
Dans l’onglet Fichiers de la boîte de dialogue Options, cliquez deux fois sur Chemin de recherche de fichiers de projet.
électionnez un nom de projet. Cliquez sur Définir courant.
Cliquez sur OK (ou Appliquer).
Vous pouvez aussi activer un projet en tapant projectname sur la ligne de commande, suivi du nom du projet.



Redonner un chemin avec la commande REDIR

La commande REDIR ne fonctionnera qu’avec AutoCAD complet et si le menu Express est installé !
Cette commande de présentation rustique permet de rapidement redonner un chemin d’accès.

Commande: redir
Initialisation…
Current REDIRMODE: Styles,Xrefs,Images,Rtext
Find and replace directory names
Enter old directory (use ‘*’ for all), or ? <options> valider pour acceder aux options

Cochez uniquement Xref , Images

xref

Commande: REDIR
Initialisation…
Current REDIRMODE: Styles,Xrefs,Images,Rtext
Find and replace directory names
Enter old directory (use ‘*’ for all), or ? <options>: *
Replace « * » with: c:xrefprojet1 va changer en chemin complety vers ce dossier
Searching for old dir: *
in order to replace it with: C:XREFPROJET1

XREF terrain .terrain.dwg -> C:XREFPROJET1TERRAIN.DWG

XREF batiment-complet .batiment-complet.dwg -> C:XREFPROJET1BATIMENT-COMPLET.DWG

à bientôt sur ce blog !
