Gérer les courbes de niveau sur une topographie Revit

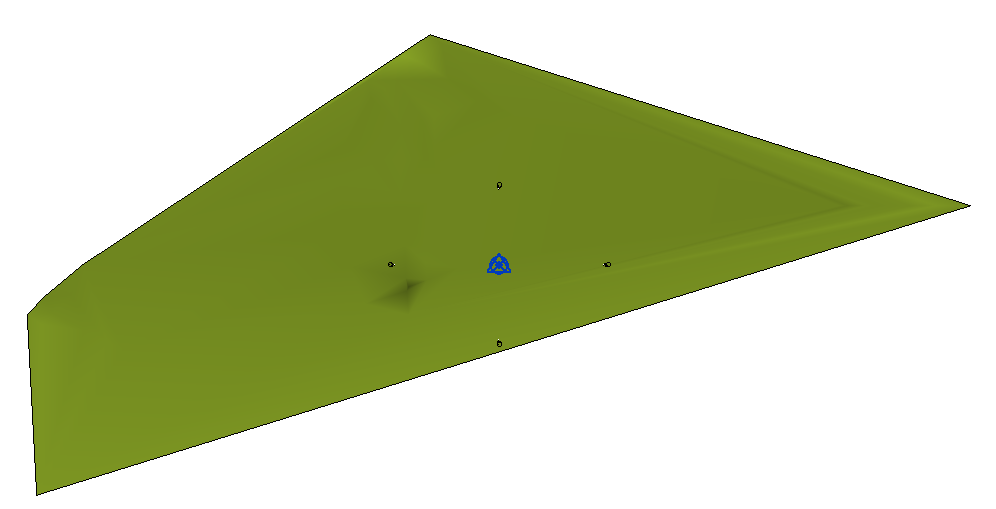

Lorsque l’on importe un terrain sur Revit, il arrive fréquemment que celui-ci ne comporte pas de courbes de niveau pourtant présente si l’on créer une topographie.

courbes de niveau

La raison à cela est le paramétrage par défaut de Revit des courbes de niveau.

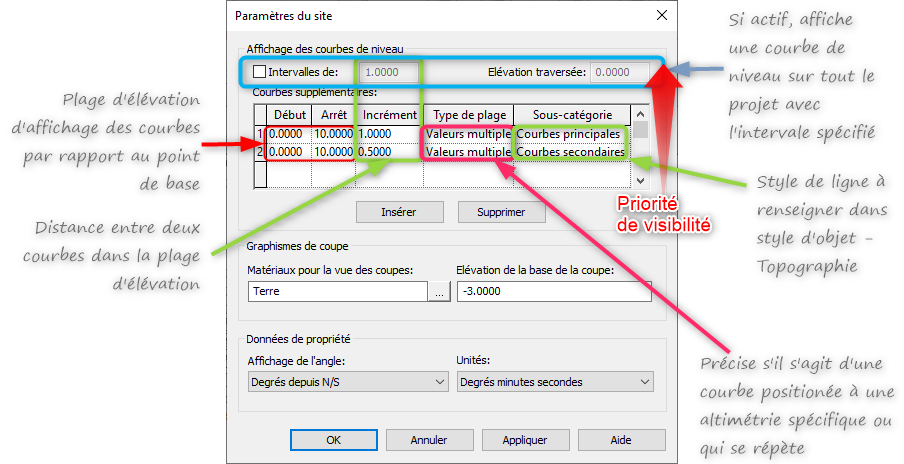

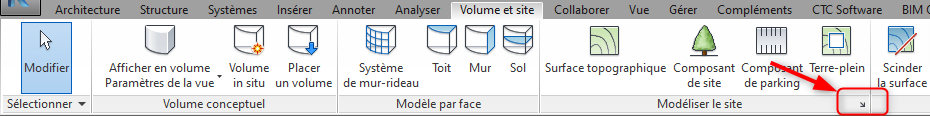

Pour accéder à ce paramétrage il faut aller sur l’onglet « Volume et site » puis cliquer sur courbes de niveau sur une topographie Revit dans le groupe « Modéliser le site » ici :courbes de niveau

courbes de niveau

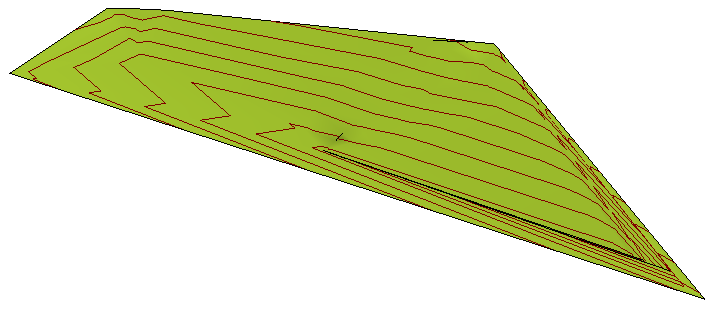

Ainsi en activant la première ligne on obtient le résultat suivant :

courbes de niveau



A bientôt sur le blog Aplicit !
