Depuis la version 2010, dans l’ esquisse Inventor, vous avez la possibilité de réaliser une

association de géométries, de contraintes et de cotes que l’on appelle "Bloc"

. Lors de la conception de vos ensembles il est alors très avantageux de pouvoir répéter plusieurs occurrences de ce bloc. D’autant plus que tous ces blocs sont associatifs. Vous modifiez la définition d’un bloc, toutes les autres occurrences se mettent à jour.

Cela permet de réaliser vos conceptions très rapidement en 2D sans forcément passer par de la modélisation 3D. (pour valider une cinématique par exemple).

Grâce au groupe de fonction schéma vous avez la possibilité en un clic de transformer tout une définition de blocs d’esquisse 2D en un ensemble Inventor. Chaque bloc 2D devenant une pièce Inventor (.ipt) et les ensembles de blocs, des ensembles Inventor (.iam). Les contraintes géométriques de liaisons entre les blocs sont reproduites dans le nouvel ensemble.

Bloc créé grâce aux outils de création d’esquisse standard :

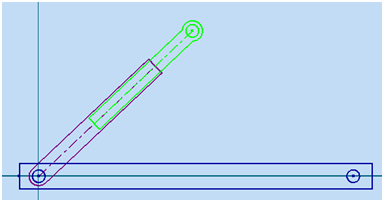

Assemblage de blocs pour créer une cinématique :

Transformation de l’esquisse 2D en ensemble inventor :
