Création de poteaux accrochés sur les quadrillages dans Revit.

Petite astuce pour créer vos poteaux accrochés automatiquement sur les intersections de quadrillages Revit, c’est à dire sur les lignes d’axes qui sont en général à l’axes des porteurs, poteaux ou Murs.

PS : toutes versions de Revit depuis 2010 à 2018.

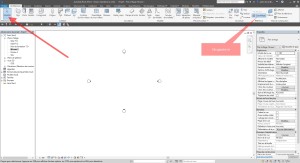

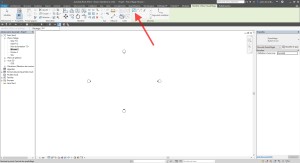

Une fois Revit ouvert, allez dans l’onglet architecture, puis le sous-menu « référence », puis cliquez sur la fonction quadrillage.

poteaux accrochés

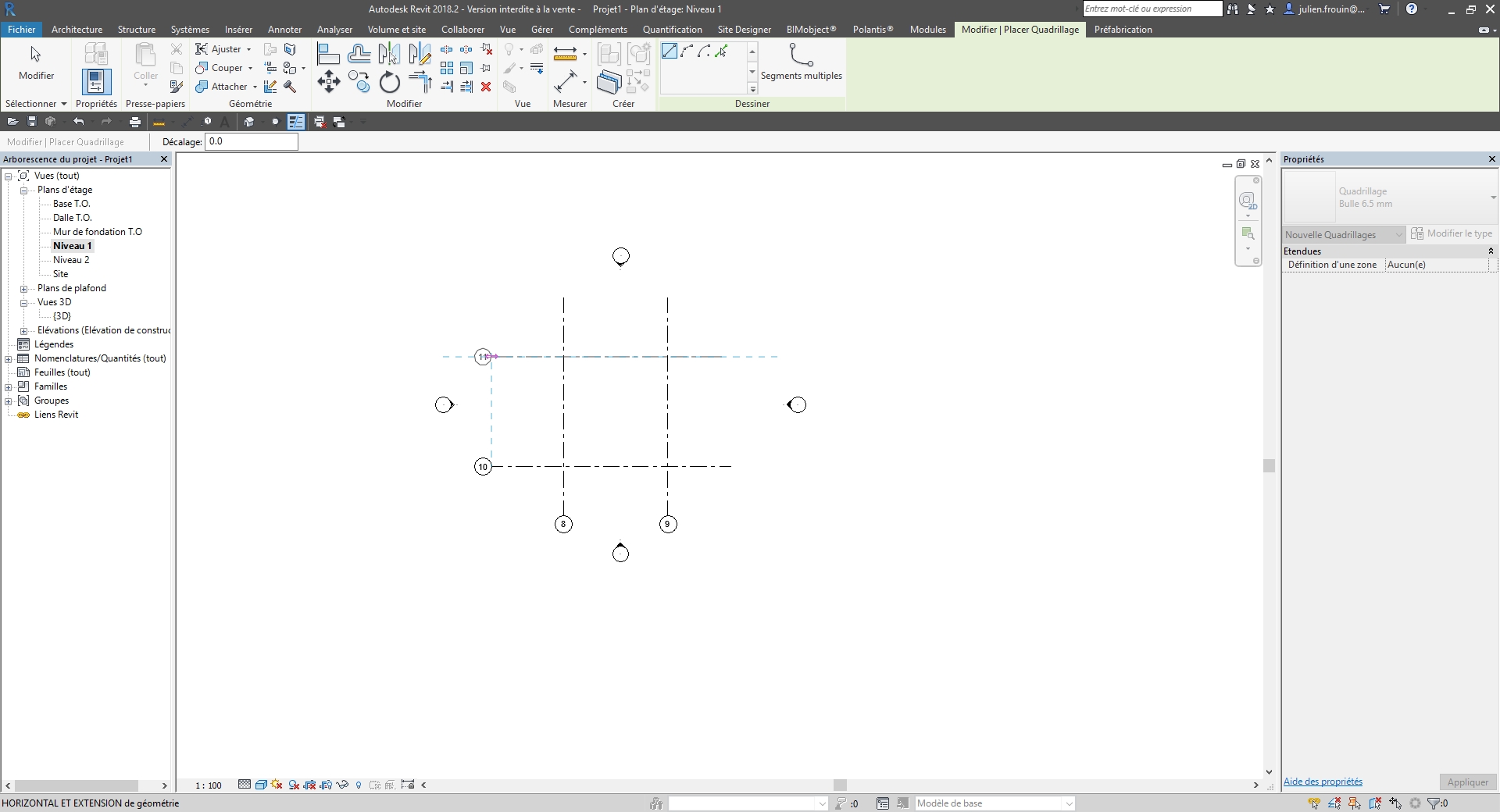

Avec l’outil « ligne » faites votre quadrillage.

poteaux accrochésLes quadrillages doivent être dans les deux axes , X et Y pour avoir des intersections entre ceux-ci.

poteaux accrochés

Ensuite, sélectionnons l’outil poteaux dans l’onglet « architecture » menu « Création » et la fonction   « Poteaux »comme l’image ci-dessous.

(pour info cette fonction  » Poteaux » est également disponible dans l’onglet « structure »)



poteaux accrochés

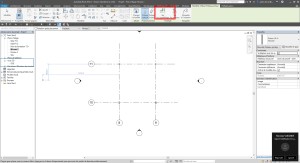

Pendant l’exécution de la fonction « création poteaux » une option est proposée nommée « Sur les Quadrillages ».

sélectionnez celle-ci encadrée en rouge dans l’image ci-dessous.



Diapositive_9

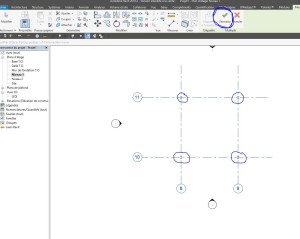

Puis sélectionnez vos quadrillages sécants et validez en cliquant sur « Terminer » ce qui finalise la commande Revit.

poteaux accrochés

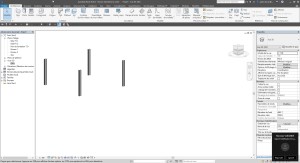

Nos poteaux sont bien modélisés sur les vues en plans ainsi que sur la 3D ci-dessous. poteaux accrochés

A bientôt pour de nouvelles astuces sur notre blog.
