Création d’un « zoom » sur un plan masse

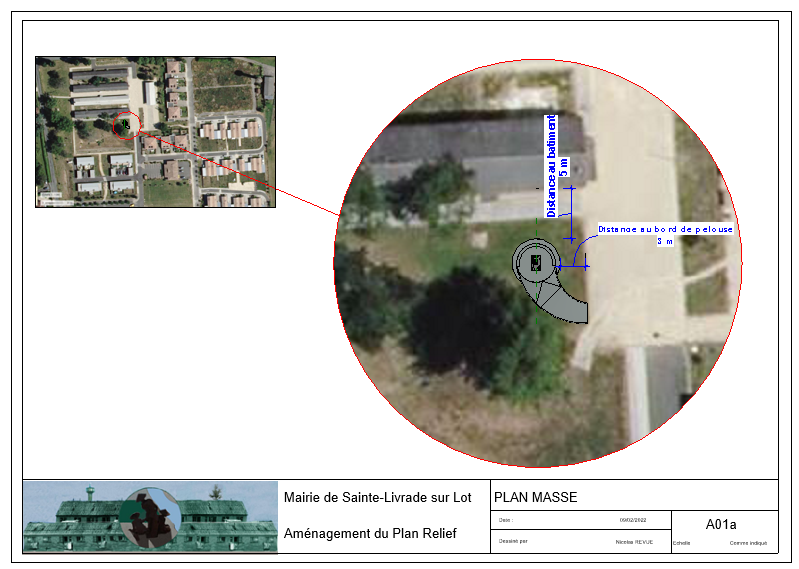

Réalisation d’un « zoom » sur un plan masse, avec la fonction « zone masquée » :

Une image contenant texte, horloge, capture d’écran

Description générée automatiquement

Lors de réalisation de permis de construire, et notamment sur un plan masse, il peut être intéressant d’illustrer un zoom sur une vue aérienne pour illustrer une zone précise.

Revit ne permettant pas de réaliser des zones d’impression circulaire, je vous conseille d’utiliser tout simplement la zone de masquage

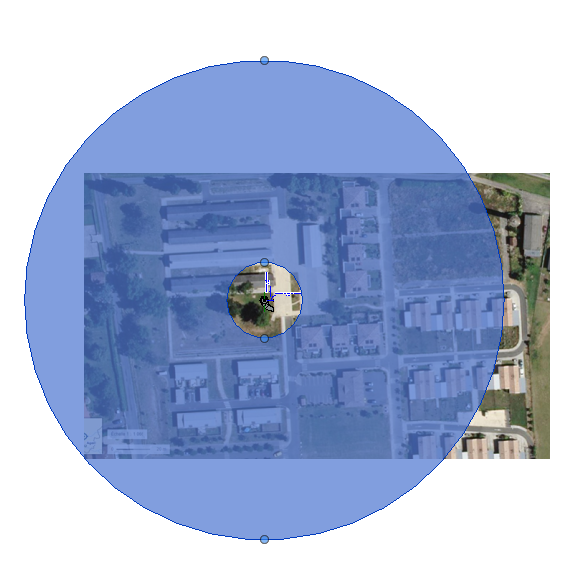

Puis de dessiner en esquisse comme ci-dessous une grande zone de masquage, dans laquelle vous dessinez un cercle représentant votre zone à zoomer :

Une image contenant équipement électronique, blanc

Description générée automatiquement

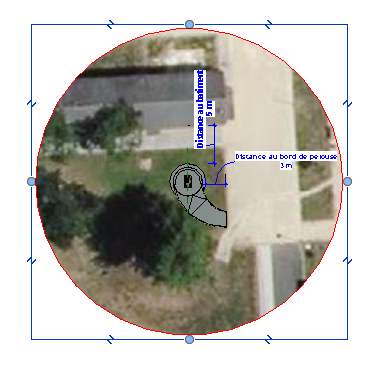

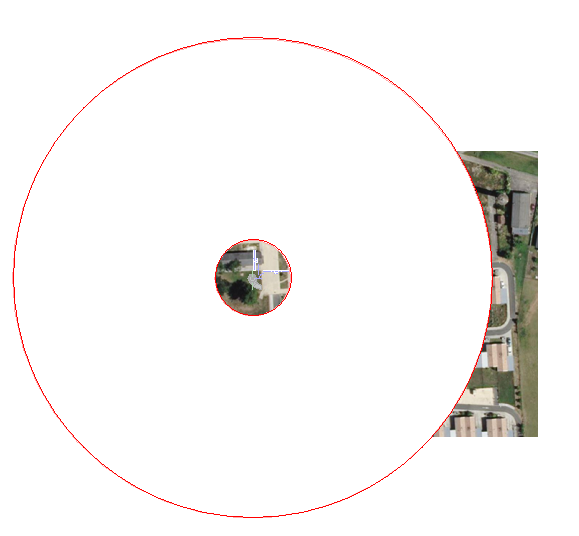

Après validation de votre zone de masquage, vous obtenez le cercle du zoom souhaité.

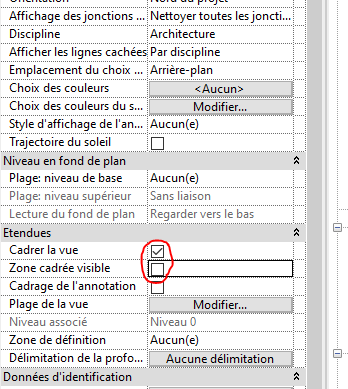

A présent, dans les propriétés de votre vue, cadrez la vue :

Puis décochez « Zone cadrée visible

Une image contenant table

Description générée automatiquement

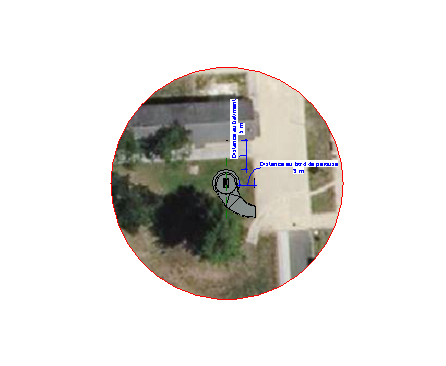

Voici le résultat :

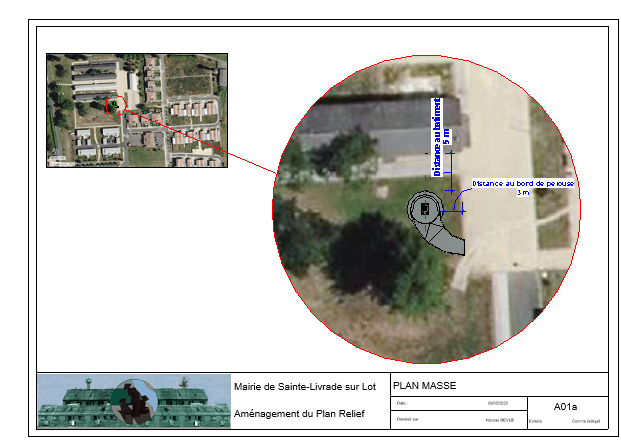

Et voilà, il n’y a plus qu’à placer cette vue dans votre feuille « plan masse », puis l’annoter comme ci-dessous.

Voilà!! A bientôt sur notre blog Aplicit
