Comment créer un plan de masse dans REVIT



Lorsque l’on ouvre un gabarit architectural dans Revit, parmi la liste des vues des plans d’étage apparaît une vue plan de masse.

plan

Si le plan de masse est supprimé ou suivant le gabarit ouvert, la création de vue ne nous permet pas directement d’en créer un nouveau comme pour les niveaux.

plan de masse dans REVIT

La raison est toute simple, le plan de masse dans Revit est tout simplement un plan d’étage du Niveau 0 avec une plage de vue paramétrée différemment.

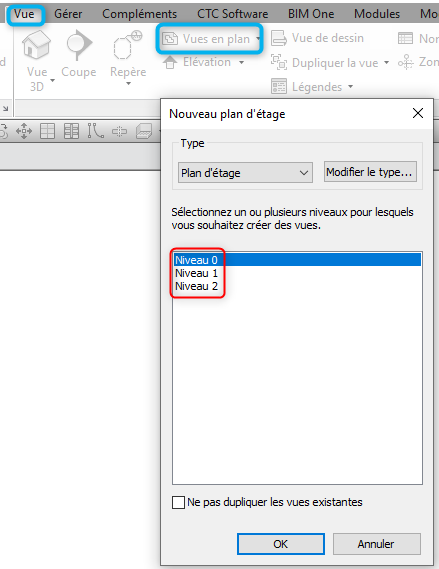

Ainsi pour recréer le plan de masse, il faut créer une vue en plan -> plan d’étage puis sélectionner le niveau 0 (si celui-ci n’apparaît pas, penser à décocher en bas la case « Ne pas dupliquer les vues existantes »).

plan de masse dans REVIT

Renommer la vue crée en « Plan Masse »

plan de masse dans REVIT

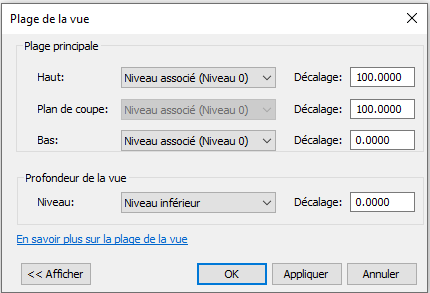

Et modifier sa plage de vue avec le paramétrage suivant :

plan de masse dans REVIT

Le plan de masse est maintenant prêt à l’usage.



A bientôt sur le blog Aplicit !
