Créer une rampe avec un sol plat dans Revit
Créer une rampe avec un sol plat dans Revit
Pour conserver un sol droit d'une rampe, il suffit de modifier sa structure.
1 - Créer une rampe
Sur le lien suivant Créer une rampe d'accès, vous trouverez les différentes manières de créer un rampe sur Revit.
Dans cet exemple la rampe est créée avec l'outil Sol :
Onglet Architecture > Sol > Dalle Architecture

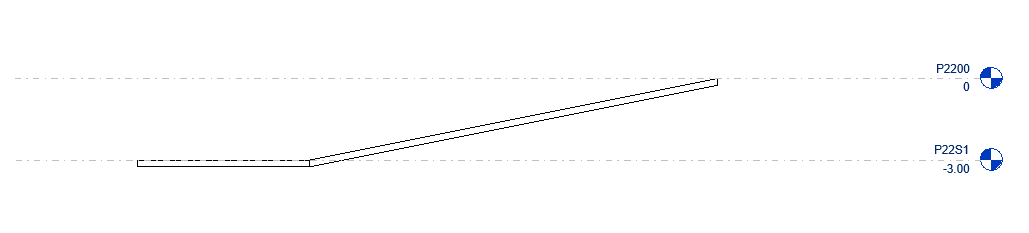

Une fois votre dalle modélisée, créez sa pente à l'aide d'une flèche d’inclinaison ou en modifiant les sous-éléments.
2- Modifier la structure de la rampe

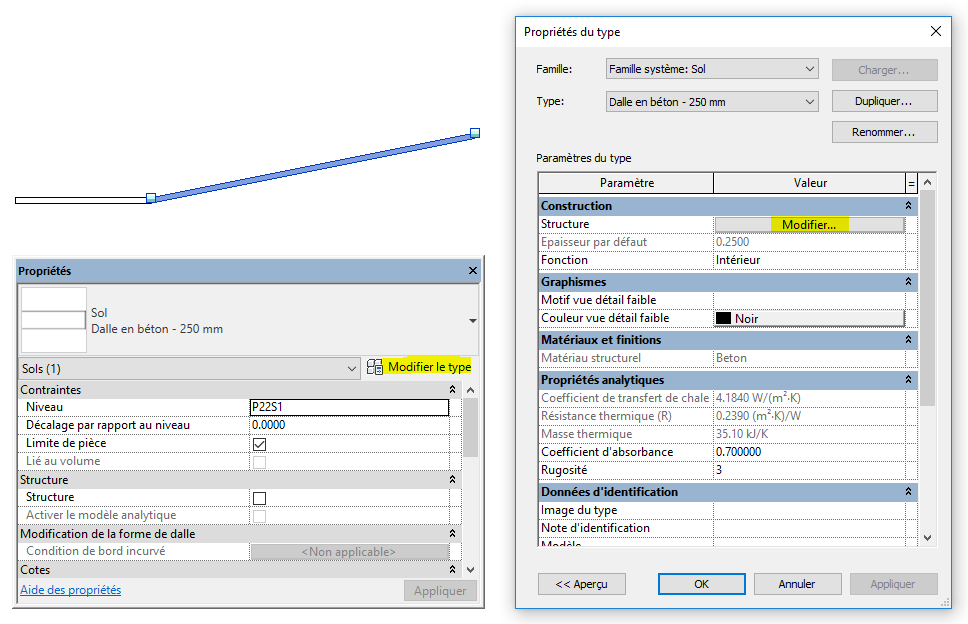

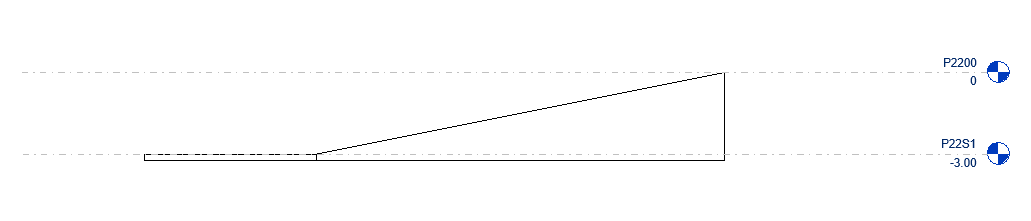

Pour que la rampe conserve un sol plat, sélectionnez la rampe

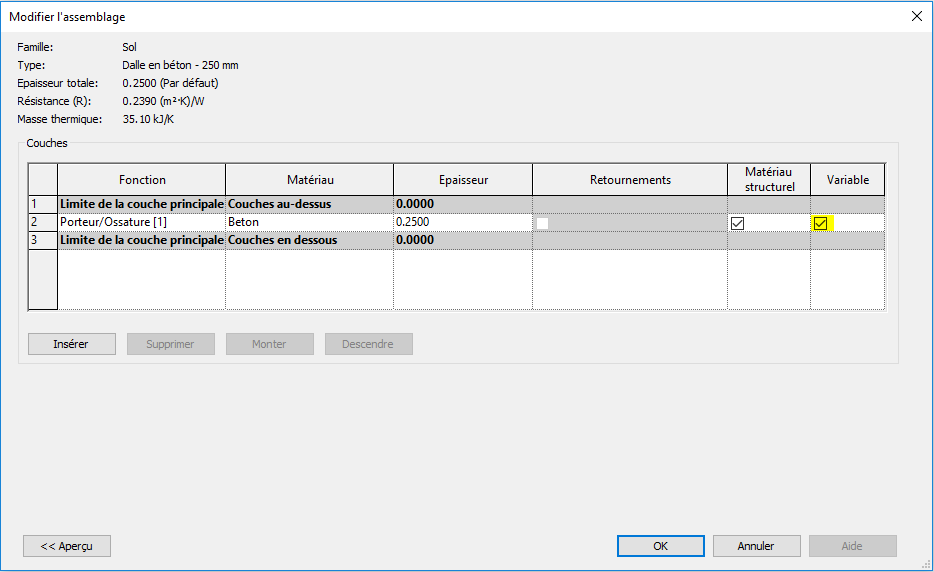

Dans les propriétés de la dalle, modifiez sa structure et cocher "variable" dans sa couche puis validez.
A bientôt sur le blog Aplicit!
