Créez un Faux plafond incurvé en 4 pas

1.- Avant de commencer à modéliser votre plafond, Revit a besoin de connaitre sur quel plan il devra créer son extrusion : vous devez donc au préalable définir ce plan de construction.

Pour le faire il faut dessiner et nommer un plan de référence en suivant ces instructions :

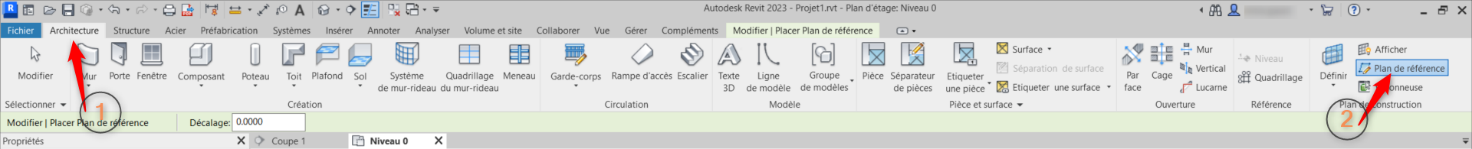

Dans une vue en plan de votre projet, Sélectionnez sur le ruban l’onglet « Architecture » (1) l’outil plan de référence (2)

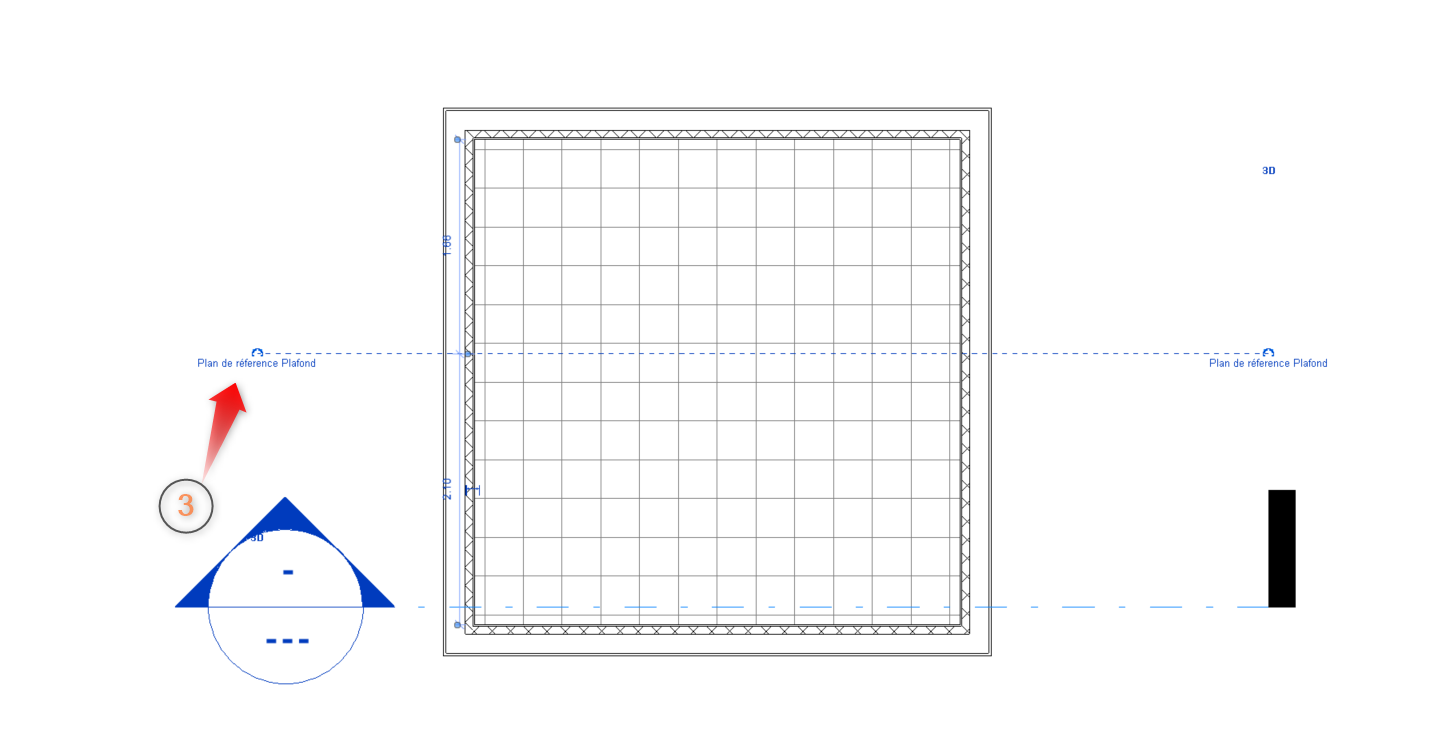

Dessinez un plan de référence perpendiculaire au murs porteurs et nommez le « Plan de référence plafond »(3)



2.- Maintenant vous êtes prêt à modéliser votre plafond incurvé avec l’outil modèle in situ

Allez dans une vue en coupe de votre projet, Sélectionnez sur le ruban l’onglet « Architecture » (1) la fonction « Composant » (2) => «Modèle in situ » (3)

Ensuite, dans le menu déroulant « Catégorie et paramètres de famille » (4) ; choisissez la catégorie « Plafond » (5)

(6) nommez le :

Dans l’interface de création d’un volume, choisissez la fonction « Extrusion » (Solide par extrusion) Maintenant choisissez le nom du plan de référence que vous avez créé (Plan de référence plafond) :

Revit va utiliser ce plan comme plan de construction pour modéliser votre extrusion

Voici la description de ceci en vidéo :

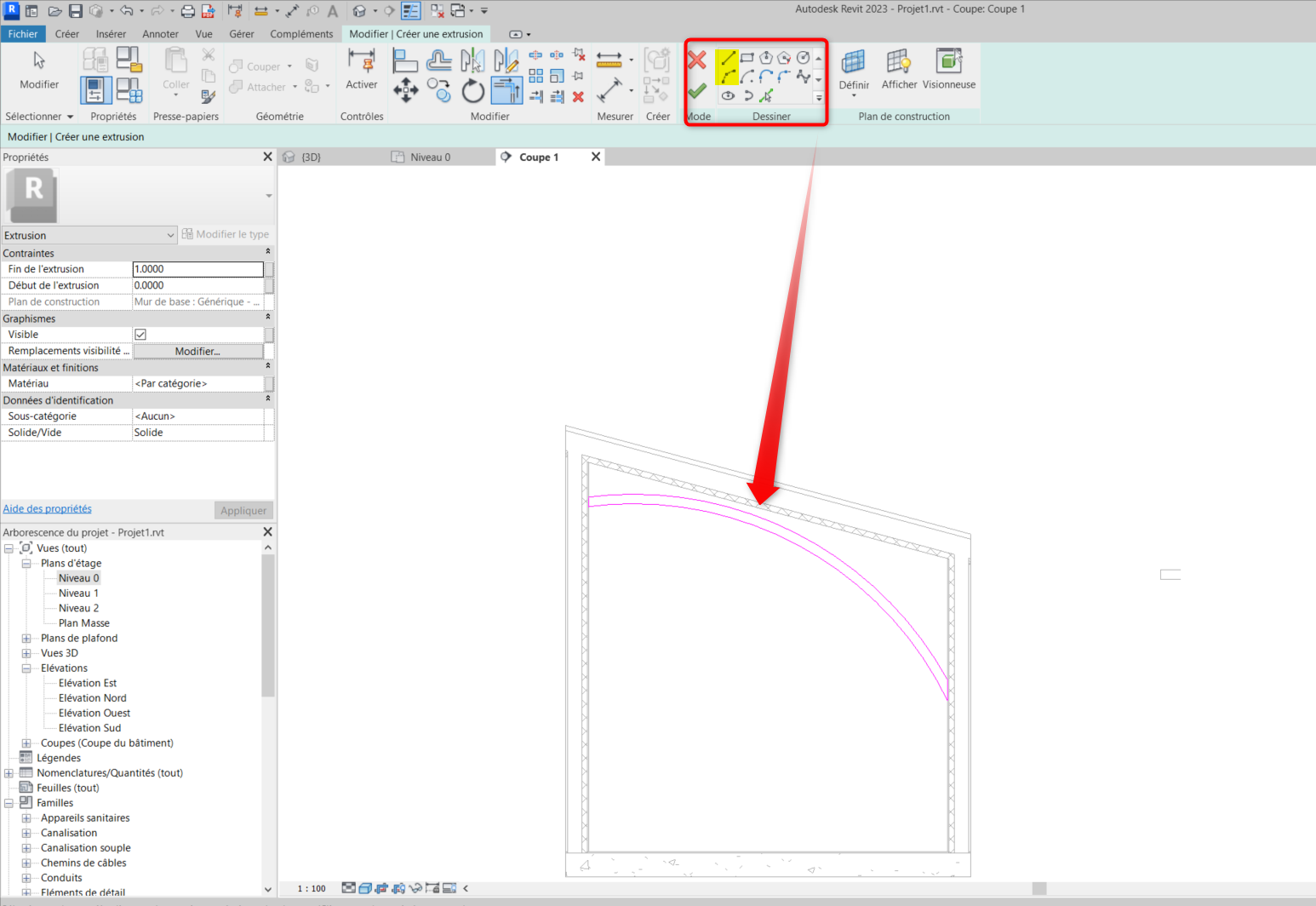

Dessinez le profil de l’extrusion : Avec l’outil arc deux points et ligne dessinez le profil de votre faux plafond

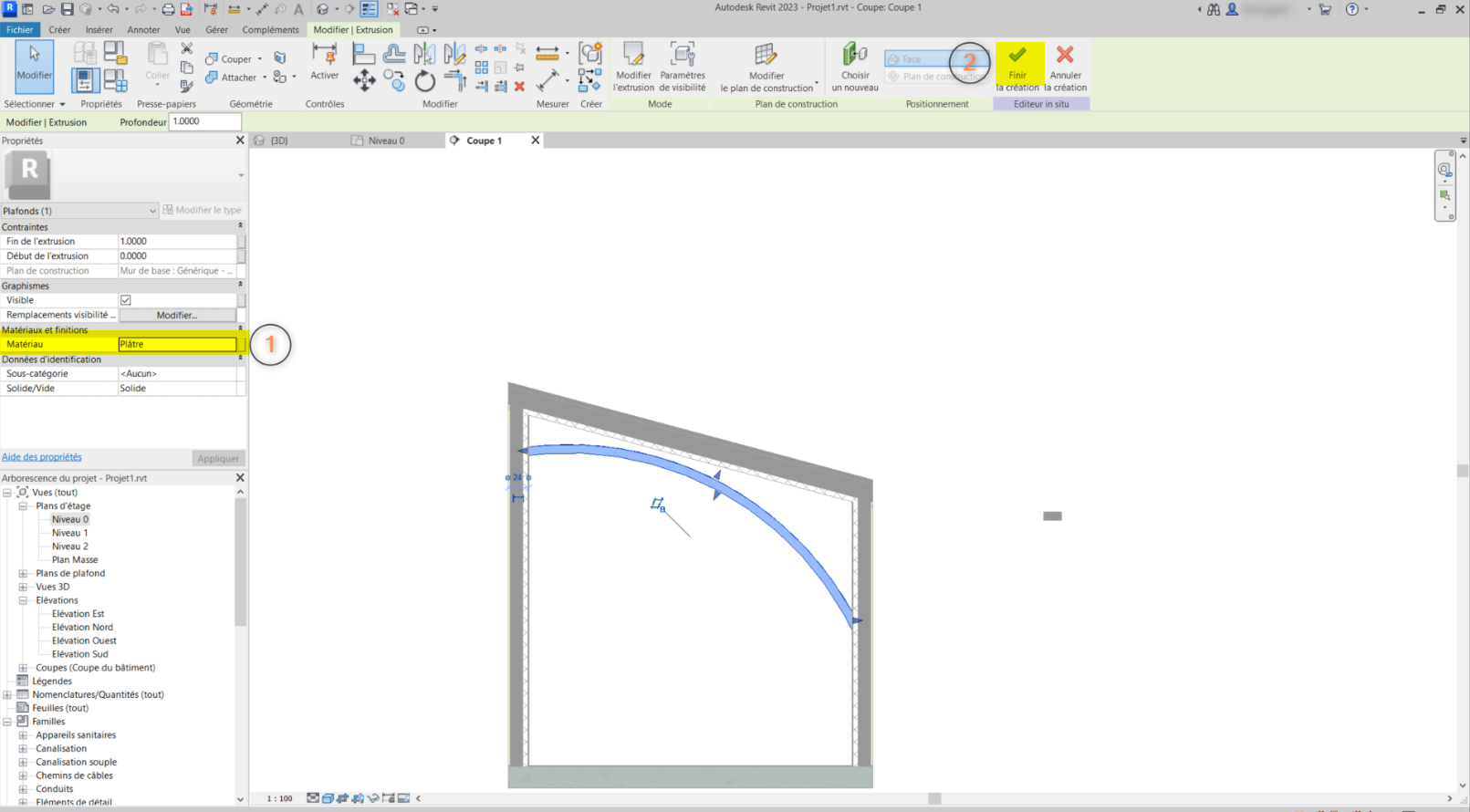

3.- Sélectionnez un matériau pour votre Faux plafond et validez votre extrusion (cliquez sur la coche verte « finir la création »

4.- Allez sur une vue de plafond pour visualiser votre plafond en plan, et étendez votre extrusion (étirez le plafond à la distance souhaitée à l’aide des poignées
