Découvrez le plug in « Align » pour Autodesk Revit

Vous souhaitez aligner vos annotations, étiquettes ou texte sur une ligne de votre choix ?

Vous souhaitez « distribuer » plusieurs objets selon un arrangement régulier ?

Le plug-in “Align” va vous aider !

Le fonctionnement de ce plug in, est similaire à Adobe Illustrator

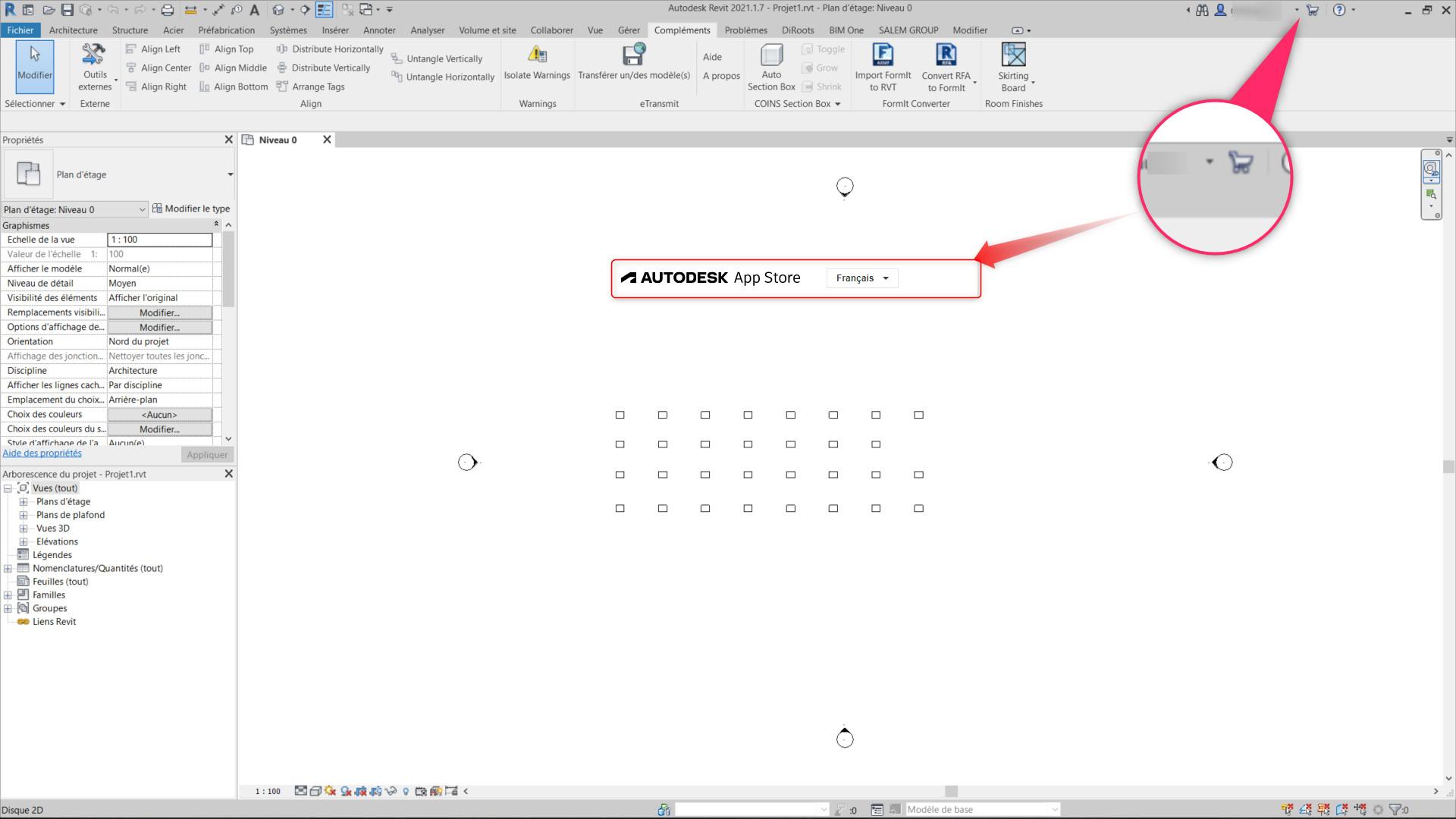

Vous pouvez le télécharger le plug in « Align », depuis l’application « Autodesk App Store » comme indiqué ci-dessous :

Une image contenant texte Description générée automatiquement

Une fois le plug-in téléchargé et installé dans votre ordinateur (il faut avoir toutes les fenêtres Revit fermées),

vous le retrouvez dans l’onglet « compléments » du Ruban de fonctions REVIT.

Les outils proposés pour ce plug-in sont :

  • Aligne : pour aligner les objets, les annotations, les étiquettes et le texte le long d’un axe spécifique.
Pour aligner horizontalement utilisez :

Pour aligner vers un axe à droit (align right)

Pour aligner vers un axe à gauche (align left)

Pour aligner vers un axe au centre (align center)

Pour aligner verticalement utilisez :

Pour aligner vers un axe en haut (align top)

Pour aligner vers un axe en bas (align bottom)

Pour aligner vers un axe au centre (align center)

Alignement Horizontal

Alignement Vertical

Pour Aligner (Align) :

Sélectionnez votre référence, puis les éléments à aligner.

Cliquez sur l’option souhaitée comme dans la vidéo ci-dessous où j’aligne les poteaux vers la droite Une image contenant texte Description générée automatiquement

  • Pour distribuer (distribute) :

Cette fonction vous permet de distribuer également trois ou plus objets sur an axe horizontal ou vertical

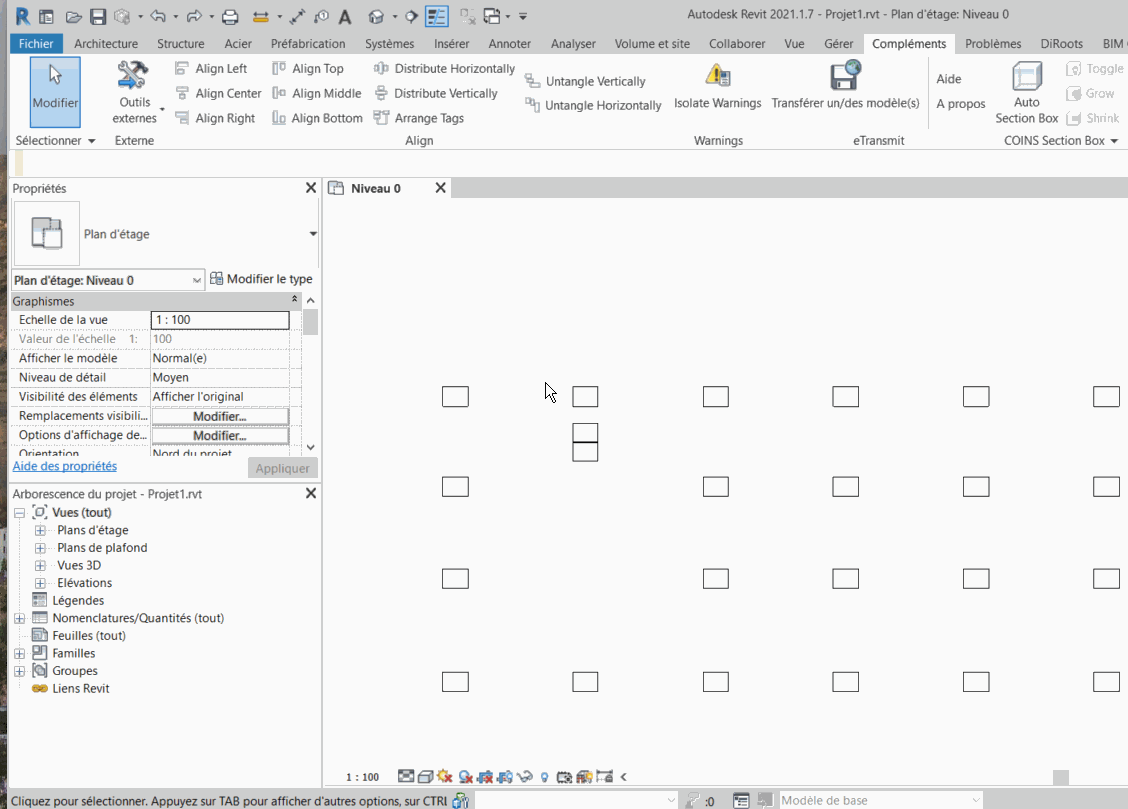

Une image contenant table Description générée automatiquement

  • Untangle (organiser) vous permet également d’organiser des éléments par rapport à un axe sélectionné (comme dans cette vidéo) :

Une image contenant texte, intérieur, capture d’écran Description générée automatiquement

  • Arrange Tags (organiser étiquettes) vous permet d’organiser des étiquettes simplement en cliquant dans la fonction « arrange tags » et les étiquettes seront organisées par rapport a la vue active.

A bientôt sur notre blog Aplicit ! 😉
