Famille REVIT – Etendre les plans de référence

Lors d’une modélisation d’une famille REVIT , il est préférable que les plans de référence, qui sont le « squelette » de la famille, soient dessinés proprement (extrémités des plans bien alignés).

Ceci est important pour la qualité visuelle de la maquette, pour sa compréhension, pour rendre plus aisé les cotations des plans, pour ses modifications par un autre utilisateur…

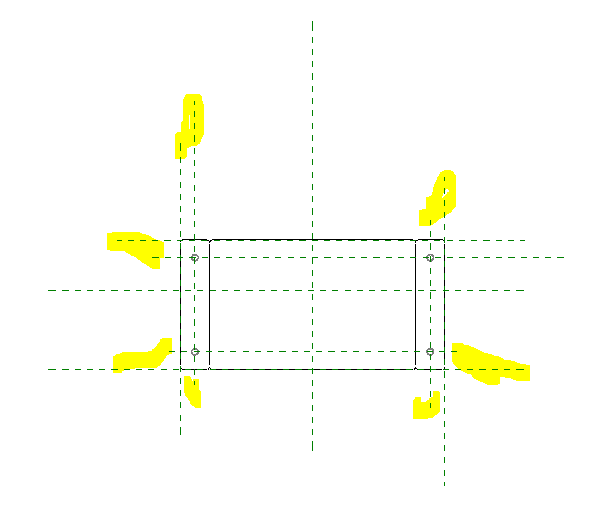

Voici un exemple avec une famille de mobilier (canapé) , dont les plans ont été dessinés de manière un peu irrégulière :

Dans les propriétés des plans, on constate que ceux-ci ont une « étendue » affecté à une « zone de définition » :

Ce qui est surprenant dans l’environnement des familles REVIT, c’est que dans l’onglet « vue », il n’y a pas de possibilité de créer de zone de définition (contrairement à l’environnement de projet )…..

Alors ouvrons un projet Revit (avec gabarit architectural par exemple) :

Et allons créer une « zone de définition »

Une image contenant texte Description générée automatiquement

Après avoir sélectionné cet Zone de définition 1, copions là dans le presse-papier :

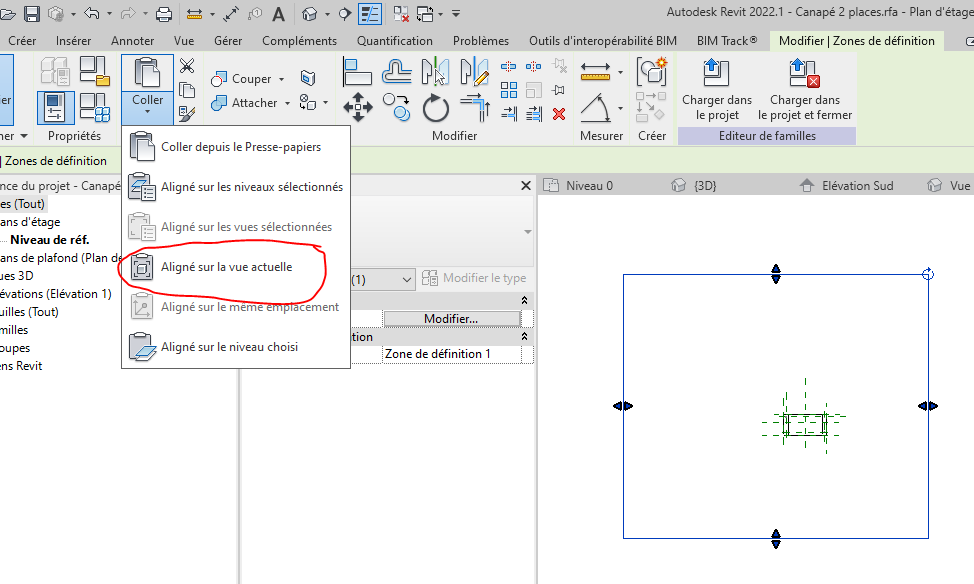

Revenons à notre maquette, puis collons là sur la vue :

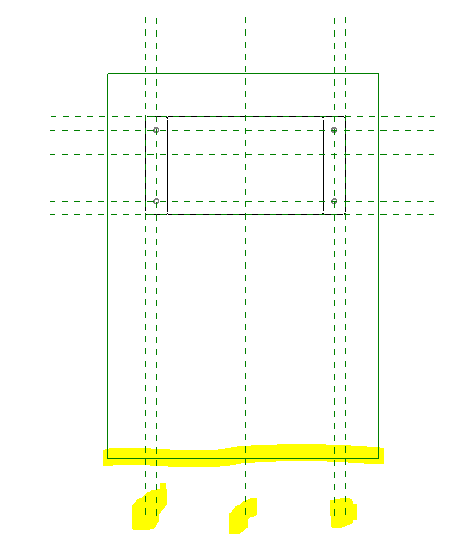

Réglons à présent la présente zone aux dimensions souhaitées (les limites de cette zone définiront les limites des plans de référence) :

Une image contenant antenne Description générée automatiquement

Il suffit maintenant de sélectionner nos plans de référence, puis de les affecter à la zone de définition : Une image contenant texte Description générée automatiquement

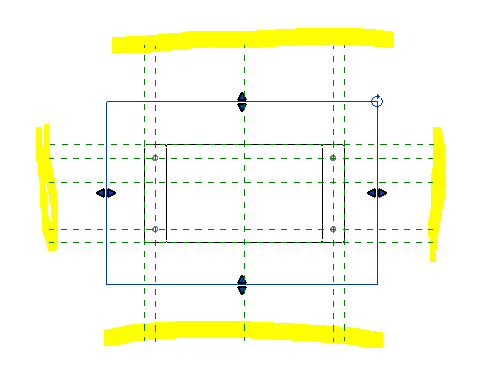

Ce qui permet d’avoir à présent toutes les extrémités des plans bien alignés :

Ce qui est beaucoup plus propre

Not : si vous modifiez les dimensions de la zone de définition, l’étendue des plans change également en fonction

Et voilà ! A bientôt sur le blog Aplicit !
