Familles : Paramétrer les matériaux par face de volume

Le paramétrage des matériaux de volume dans Revit est une partie essentielle de la création d'une famille.

Cependant, pour plus de flexibilité, il est possible d'attribuer un matériau par face ou "face scindée" d'un volume via l'outil "peinture". Ceci est réalisable avec n'importe quelle version Revit.
Cela peut être utile dans le cas ou vous avez des meubles dont une des faces a un matériau de décoration non présent sur les autres faces et évite de multiplier le nombre de volume. Il sera donc possible de créer des types avec des matériaux de façade différents

Voici comment procéder :

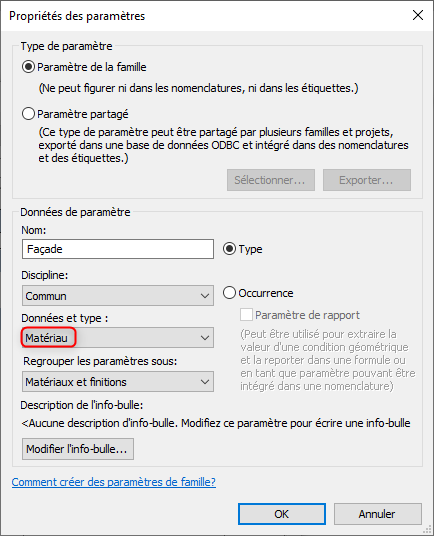

  1. Créer un paramètre matériau dans les types de famille
  2. Cliquer sur l'outil "Peindre" dans l'onglet "Modifier" et associer le paramètre matériau en le sélectionnant dans la liste des matériaux
    Puis cliquer sur les surfaces à peindre et enfin "Terminer"

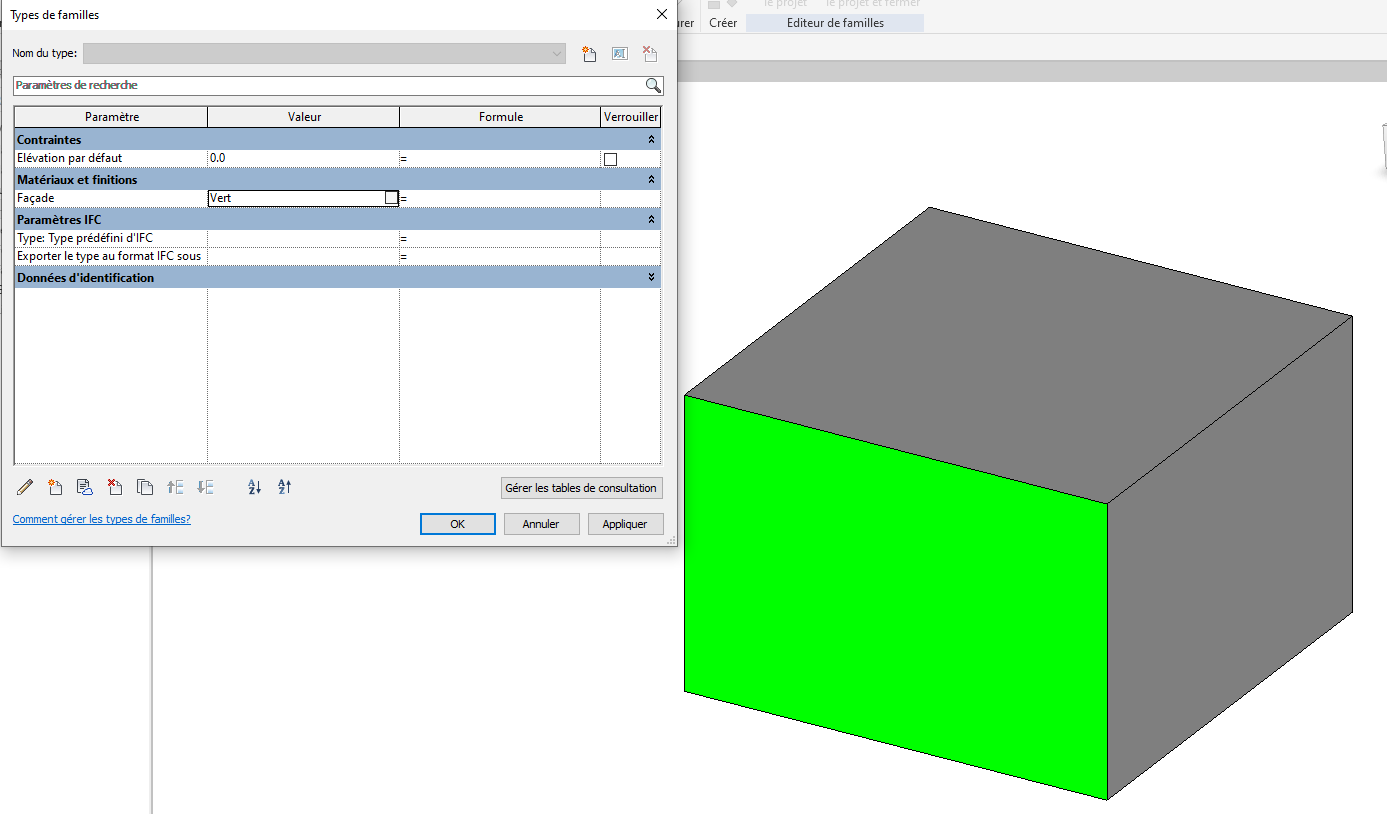

  3. On peut dorénavant de contrôler le matériau de la face avec le paramètre associé à la peinture indépendamment du matériau du volume.

On peut associer une ou plusieurs faces à un paramètre matériau. De même, chaque face peut être associé à un paramètre de matériau différent permettant des combinaisons à volonté.

A bientôt sur le blog Aplicit!
