Les phases sont des outils très pratique dans REVIT, mais les filtres semblent difficile à maitriser.

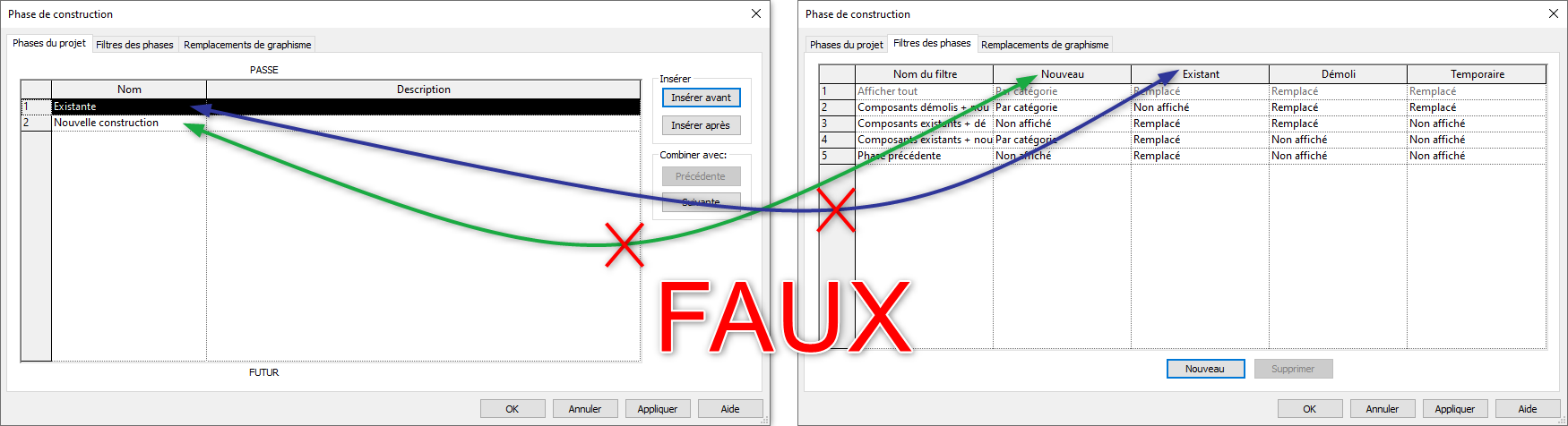

Et pour cause, souvent l'utilisateur fait un amalgame entre phases et les colonnes de filtre de phase :

2021-01-21_15h18_06

Dans les filtres, il existe 4 états possibles dépendants du paramètre de vue "Phase" :
Prenons un exemple de phase comme ci-dessous :

2021-01-21_15h47_37

A noter que la temporalité est très importante; ici, la chronologie va du haut (Phase 1) vers le bas (Phase3)

Nouveau : Composants dont la phase de création est la même que celle active dans la vue.

Exemple :
La vue est sur la phase "Phase 3", seuls les composants en phase "Phase 3" sont concernés par la colonne "Nouveau"
La vue est sur la phase "Phase 1", seuls les composants en phase "Phase 1" sont concernés par la colonne "Nouveau"

Existant : Composants dont la phase de création est antérieure à celle active dans la vue.

Exemple :
La vue est sur la phase "Phase 3", seuls les composants en phase de création "Phase 2" et "Phase 1" sont concernés par la colonne "Existant"
La vue est sur la phase "Phase 2", seuls les composants en phase de création "Phase 1" sont concernés par la colonne "Existant"
La vue est sur la phase "Phase 1", aucun composants n'est concerné par la colonne "Existant" car il n'y rien d'antérieur à la "Phase 1"

Démoli : Composants dont la phase de création est antérieure et la phase de démolition est la même que celle active dans la vue.

Exemple :
La vue est sur la phase "Phase 3", seuls les composants en phase de démolition "Phase 3" et en phase de création "Phase 2" et "Phase 1" sont concernés par la colonne "Démolition"
La vue est sur la phase "Phase 2", seuls les composants en phase de démolition "Phase 2" et en phase de création "Phase 1" sont concernés par la colonne "Démolition"

Temporaire : Composants dont la phase de création et la phase de démolition est la même que celle active dans la vue.

Exemple :
La vue est sur la phase "Phase 3", seuls les composants en phase de démolition "Phase 3" et en phase de création "Phase 3" sont concernés par la colonne "Temporaire"
La vue est sur la phase "Phase 2", seuls les composants en phase de démolition "Phase 2" et en phase de création "Phase 2" sont concernés par la colonne "Temporaire"

Pour résumer par rapport à la phase de la vue :

Nouveau = Composants créés dans la phase actuelle
Existant = Composants créés dans les phases précédentes
Démoli = Composants démoli dans la phase actuelle
Temporaire = Composants créés et démolis dans la phase actuelle

A bientôt sur le blog Aplicit!
