Depuis la mise à jour de janvier 2025, Fusion dispose désormais de l’algorithme TRUE SHAPE permettant des imbrications encore plus optimisées en fonction de votre volume de fabrication.

Ce système de calcul est donc basé sur la forme exacte de la pièce.



1- Méthode à suivre sur Fusion :

• Créez un posage dans l’environnement Fabrication / Additif.
• Sélectionnez votre machine et votre technologie (Exemple : EOS P396 pour frittage de poudre polymère)

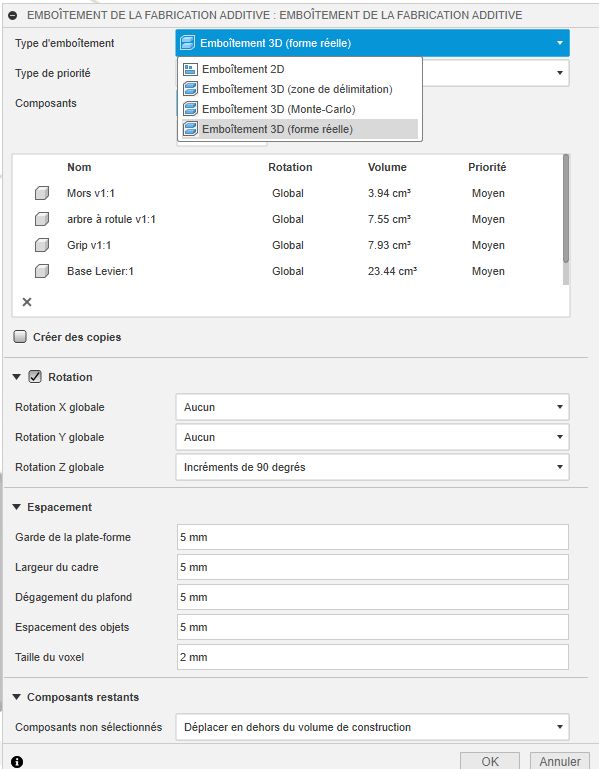

• Dans « type d’emboitement » choisissez « Emboitement 3D Forme Réelle »





• Ce type d’emboitement permet de créer des copies
• Vous avez la possibilité de piloter un nombre de pièces copies général ou personnalisé.



Exemple dans le cas ci-dessous, je souhaite 60 pièces de chacune des références et seulement 40 pièces de « Base Levier » :





• La colonne « Priorité » permet de priorisé l’imbrication pour être sûr que ces pièces seront dans votre volume de fabrication.



Exemple : Vous faites une imbrication avec une nombre de pièces trop voluminueux par rapport à la capacité machine. Alors les pièces en priorité haute serotn automatiquement imprimée en début de production.

Cela sécurise également la production des pièces importantes, en cas de producton à risques avec des géométries complexes au dessus.

Une fois l’emboitement lancé, je retrouve bien la duplication des pièces avec la quantité globale réglée à 60 unités :





• Les 40 unités de pièces « Base levier » sont bien présentes, avec un placement en tout début de prod (en bas du volume plateau) dû au réglage priorité « Très élevé » :





2- Intérêt de l’imbrication TRUE SHAPE :



• L’algorithme permet de contrôler la rotation et la quantité de chaque référence individuellement.
• Cela vous permet donc de réduire l’espace perdu entre les pièces
• Permet des imbrications plus denses et précises.
• Gain de productivité
• Réduction du coût par pièce
• Adaptation à la forme du volume disponible (idéal pour les pièces organiques)
• La boite de dialogue affiche également les volume de chaque pièce ce qui peut s’avérer utile pour prioriser les pièces à imbriquer ou non.
