Revit 2017

Fusionner 2 projets Revit en 1 seul

ou comment importer un fichier revit dans son projet

Pour intégrer un projet externe dans son projet, Revit ne propose que la commande « lier Revit » dans l’onglet « Insérer ». Cette option ne permet pas de modifier directement la partie liée et nécessite de passer d’un fichier à l’autre pour appliquer des modifications. On est alors tenté de faire un copier-collé du projet vers un autre mais cette manipulation est fortement déconseillée car la sélection est fastidieuse et peut engendrer beaucoup d’erreurs.

Pourtant pour réaliser cette opération, il existe un moyen dans Revit dont voici la procédure

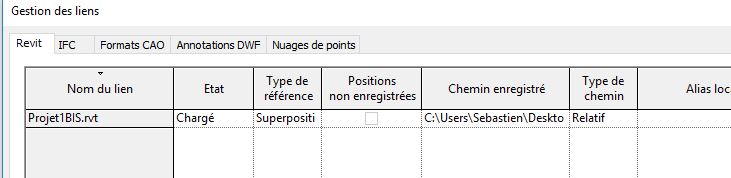

      1) Lier le fichier REVIT

Fusionner 2 projet Revit



     2)Sélectionner le lien revit dans une vue en plan et cliquer sur « Attacher le lien »

La commande « Attacher le lien » va copier les éléments du projet Revit vers le projet actif dans un groupe de modèle. Il s’agit là de l’action d’importation.

Fusionner 2 projet Revit

     3) Cocher les cases appropriées dans les options d’attachement du lien

Fusionner 2 projet Revit

3 Options :

Détails attachés : Importe les éléments 2D (Cotes, annotations, étiquettes,…)

Niveaux : Importe les niveaux (Les nouveaux niveaux, s’ils ont le même nom que ceux dans le projet actif, seront renommés afin d’éviter les conflits)

Quadrillages : Importe les quadrillages (Les nouvelles lignes de quadrillages, s’ils ont le même nom que ceux dans le projet actif, seront renommés afin d’éviter les conflits)



     4) Supprimer le lien ou non

Ici Revit laisse le choix de conserver le lien (dans le cas ou on voudrait utiliser ailleurs le fichier lié tel quel) ou de le supprimer.

Fusionner 2 projet Revit

3 choix :

Supprimer le lien : Importe les éléments du projet lié dans le projet actif et supprime le lien

OK : Importe les éléments du projet lié dans le projet actif et conserve le lien

Annuler : Annule la commande « Attacher le lien » et donc l’importation.



Revit créer alors un groupe de modèle dans Revit

Fusionner 2 projet Revit

Il reste une dernière étape à ce stade car même si en l’état le projet lié à été « importé » dans le projet actif, il n’est pas modifiable, on ne peut juste qu’ajouter des éléments.

Remarque : on peut toujours utiliser « modifier le groupe » pour le modifier si on désir le garder en tant que groupe de modèle.

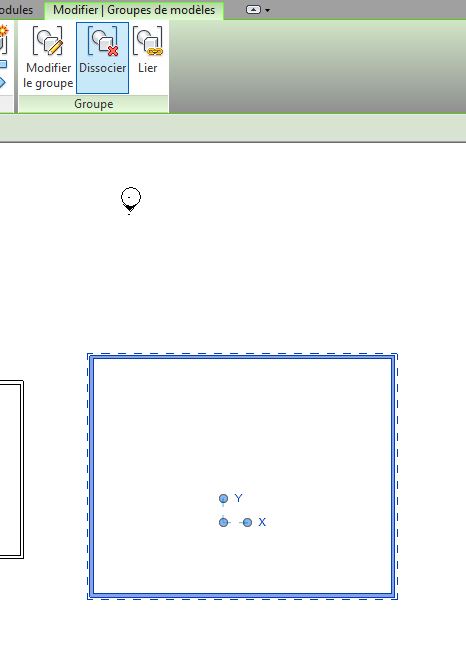

5)     Sélectionner le groupe de modèle crée et cliquer sur « Dissocier »

Dissocier le groupe de modèle permet de rendre à chaque élément son indépendance et donc d’être modifié

Fusionner 2 projet Revit

Le lien revit a été importé et intégré au projet. Vous pouvez maintenant le modifier à votre convenance.

A bientôt sur le blog Aplicit.
