Fusionner des éléments de construction

Saviez vous qu'il était possible de joindre deux éléments de constructions qui se chevauchent, même si nous avons des messages d'erreurs.

Prenons le cas des murs.

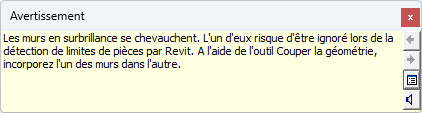

Une image contenant texte

Description générée automatiquement

Même si REVIT nous met le message, nous avons donc la possibilité de joindre deux murs pour les fusionnés, très pratique en soit.

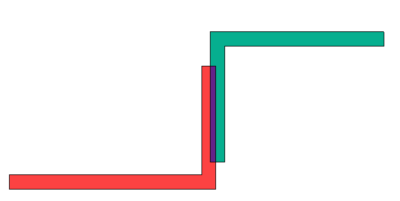

Une fois les murs modélisés nous avons :

En rouge le premier mur

En vert le deuxième mur

En violet la partie commune aux deux murs

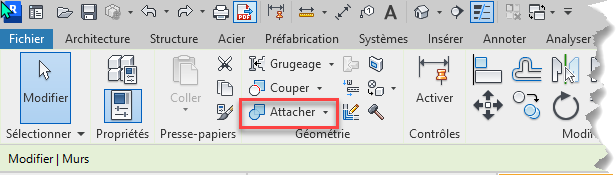

Dans l'onglet "Modifier" nous allons utiliser pour fusionner les deux murs, avec la commande "Attacher", commande Booléen.

Ce qui nous donne :

Une image contenant carré

Description générée automatiquement













Même exemple avec les sols

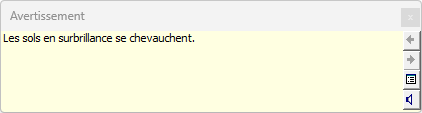

Une image contenant texte

Description générée automatiquement

Une image contenant graphique

Description générée automatiquement

Ce qui nous donne.

Une image contenant carte de visite, capture d’écran

Description générée automatiquement















Deux sols mais une seul visu

Voilà, à bientôt sur notre Blog Aplicit 😉
