Garde-corps à plusieurs pentes Revit

Revit permet de générer des garde-corps à altimétrie variables (plusieurs pentes) grâce aux Hôtes.

Les Hôtes possibles pour un garde-corps sont:
-les rampes,
-les escaliers,
-les murs,
-les dalles,
-les topographies.

Prenons l’exemple d’un garde-corps placé sur un mur.

Pour que le garde-corps suive les différentes pentes, il est nécessaire d’utiliser un seul mur comme hôte, dont on aura modifié le profil (ou une seule dalle dont on aura modifié les sous-éléments).

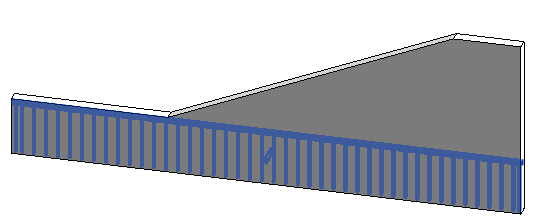

Dessiner la trajectoire du garde-corps et valider.

Puis le sélectionner => Choisir un nouvel hôte => Cliquer sur le mur.

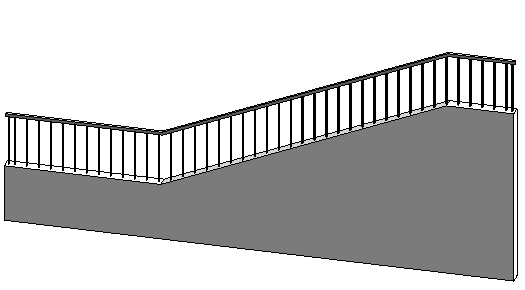

Le garde-corps vient se placer sur le mur en suivant les pentes.

Dans le cas spécifique d’un mur incliné suivi d’un mur plat, il est possible de faire 2 murs et de choisir le mur incliné comme hôte. Ne pas oublier dans ce cas de scinder la trajectoire du garde-corps en 2 (une pour chaque mur).

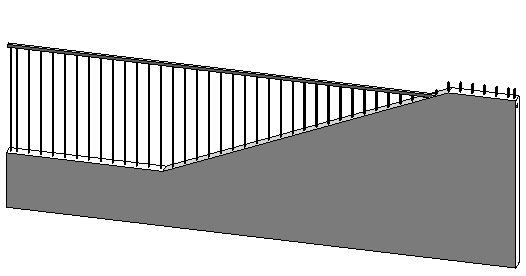

Par défaut, la traverse haute suit les pentes du mur. Il est possible de modifier l’inclinaison de la traverse haute pour qu’elle soit, soit horizontale soit inclinée mais à une seule pente.
Sélectionner l’esquisse de la trajectoire et choisir une option :

-Plat par type : la traverse haute est horizontale et vient se placer à mi-hauteur entre le point bas et le point haut de la traverse

-Plat spécifique : la traverse haute est horizontale et se décale de la valeur indiquée

-Incliné par type : la traverse haute a une pente unique qui va du point bas au point haut

-Incliné spécifique : la traverse haute se décale de la valeur indiquée
