Générer une surface topographique à partir d’un fichier de points

Nous allons voir comment générer une surface topographique dans Autodesk Revit à partir d’un fichier de points extrait d’un plan AutoCAD.

2019-04-07_00h36_03

  • Le fichier AutoCAD

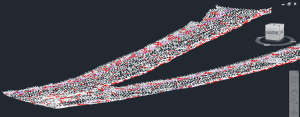

Dans mon exemple, j’ai choisi un plan géomètre représentant une partie du fond de la seine à côté de l’ile de la cité à paris.

2019-04-06_17h35_052019-04-06_17h32_48

Pour ce fichier, chacun des points relevés par le géomètre est symbolisé par une référence de bloc du nom de « Point_Bathy ». Chacune de ces références de bloc contient les données concernant les positions X, Y et Z du point relevé.

Pour extraire des données dans AutoCAD, cliquez sur l’onglet « insertion », puis lancer la fonction « Extraire des données » qui se trouve dans la fenêtre « liaison et extraction ».

2019-04-29_10h14_41

2019-04-29_10h17_09

Une boite de dialogue s’ouvre, elle est constituée de 8 étapes :

Validez la première page pour créer votre extraction, choisissez un emplacement et un nom à votre fichier « dxe » puis enregistrer. Validez la deuxième page directement.

2019-04-07_01h08_30

Conservez uniquement le type d’objet référencé antérieurement, décochez les autres types d’objets. Dans notre exemple, nous avions identifiés des références de bloc du nom de « Point_Bathy ».

Mais ça pourrait également être des points ou des blocs attributs dans d’autres cas.

Si votre bloc contient un attribut, pensez à activez l’option d’affichage marqué B pour le voir dans la liste.

2019-04-07_01h18_57

Nous cherchons à extraire le positionnement de chacun des blocs. Pour cela, commencez par filtrer les catégories pour ne garder que la géométrie.

Puis, filtrez les propriétés de manière à ne garder que les positions x, y et z de l’objet.

Dans le cas d’un bloc attribut, la position Z de l’objet est stockée dans l’attribut (et non dans la géométrie).

Décochez la position Z (géométrie), et cochez la catégorie « attribut »  puis conserver la propriété qui stocke la valeur Z (exemple : Altimétrie).

2019-04-06_20h58_24

Masquez toutes les colonnes qui ne correspondent pas aux valeurs de position X, Y et Z.

Pour cela, faites un clic droit sur les colonnes que vous souhaitez masquer puis cliquez sur « masquer la colonne ».

2019-04-06_20h18_332019-04-06_20h23_56















Choisissez de sortir les données dans un fichier externe au format « xls ». Enfin, cliquez sur fin pour validez l’extraction.



  • Le fichier Excel

Nous obtenons donc un tableau Excel à trois colonnes : position X, position Y et position Z.

Nous allons devoir rassembler les données en seule colonne, chaque cellule représentant un point de topographie.

2019-04-07_00h06_28



La première chose à faire est de concaténer les colonnes A, B et C dans la colonne D.

Placez-vous sur la cellule D2, et lancez la fonction concaténer :

  • En allant dans l’onglet « Formules», puis cliquez sur « Plus de fonction/Comptabilité/Concaténer »
  • Renseignez de la manière suivante :  Texte1 : « A2 »   Texte2 : « , »  Texte3 : « B2 »  Texte4 : « , »  Texte5 : « C2 »

2019-04-29_10h41_032019-04-06_23h27_18



Ou tapez directement dans la cellule la formule suivante : =CONCATENER(A2; », »;B2; », »;C2)

2019-04-29_10h46_36

Étirez la cellule vers le bas jusqu’à la dernière ligne.

Allez dans l’onglet « fichier », fonction « enregistrer sous », choisissez l’emplacement et le nom du fichier et enregistrer le fichier au format « csv » (séparateur point virgule).

Fermez le fichier.

2019-04-06_23h52_43

Ouvrez de nouveau le fichier.

Sélectionnez les colonnes A, B et C et faites un clic droit sur l’une d’entre elles, puis cliquez sur « supprimer ».

Répétez l’opération sur la ligne 1, qui contient une cellule vide.

Enfin, enregistrez puis fermez votre fichier



  • Le fichier Autodesk Revit

Lancez la fonction “Surface topographique” en allant dans l’onglet “Volume et site”, fenêtre « modéliser le site ».

2019-04-07_15h22_58

Dans le menu contextuel, cliquez sur “Créer à partir de l’importation” puis sur “Spécifier le fichier de points”.

2019-04-29_10h57_54

Autodesk revit va vous demandez quelle est l’unité de votre fichier de point. Pour le savoir, mesurez un élément sur votre fichier AutoCAD.

Choisissez dans la liste déroulante la même unité et validez.

2019-04-29_11h12_47

Autodesk Revit génère les points, validez le menu contextuel pour finir la surface.

2019-04-07_16h11_282019-04-29_11h15_10





Vous pourrez ensuite scinder la surface topographique, créer des sous régions, poser des terres plein ou encore niveler des zones grâce aux différentes fonction d’Autodesk Revit, et bien sûr paramétrer les matériaux.

2019-04-07_14h32_22

A bientôt sur le blog Aplicit.
