Autocad 2011 | Hachures : modifier le contour à l’aide des poignées

Avec la version 2011 d’AutoCAD et LT, vous pouvez en quelques clics modifier le contour des hachures à l’aide des poignées.

Sélectionnez les hachures  : AutoCAD affiche les poignées :
à gauche 1 seul poignée : associative
à droite plusieurs poignées : non associative
autocad hachures contour

Vous voyez qu’une seule poignée : vous devez rendre les hachures non asociatives afin d’obtenir plusieurs poignées comme l’image de droite;
depuis le ruban : voire l’icone  Associatif affiché en bleu (voire capture d’écran)
– ou depuis les propriétés : associatif : Oui ou non  -> passez en NON

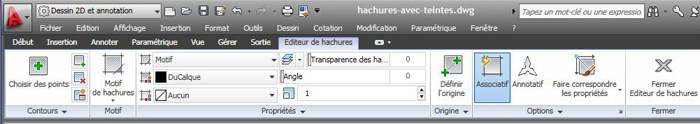

Nouveau ruban Hachures (c’est une nouveauté 2011) pour créer et modifier les hachures :
autocad hachures contour

A l’aide des poignées nous allons modifier le contour :

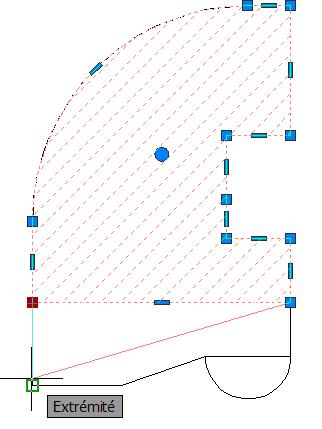

Déplacer un sommet : déplacer une poignée carrée :

autocad hachures contour

Ajouter un sommet à l’aide de la poignée du milieu :
Cliquez une poignée milieu et choisir Ajouter Sommet et donnez un point.

autocad hachures contour

Convertir en Arc :
Cliquez une poignée milieu et choisir : convertir en arc puis donnez un point.

autocad hachures contour

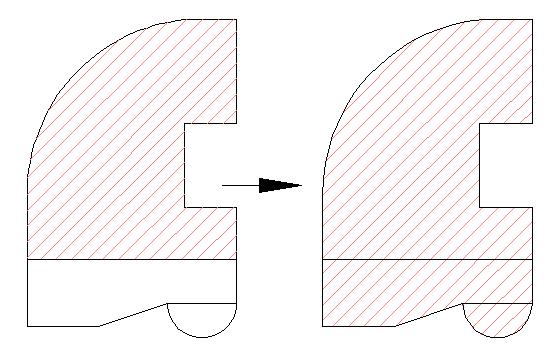

Résultat après modifications à l’aide des poignées :

autocad hachures contour

à bientôt pour d’autres articles !
