HSP et HSPo: Annoter un plafond dans une vue en plan avec REVIT

Beaucoup d’architectes d’intérieur souhaitent annoter les altimétries de retombées de poutres, ainsi que les hauteurs sous plafond sur leur vue en plan

En effet, il leur est important de pouvoir mentionner (annoter) la hauteur sous plafond dans leur vue.

Cette information est en effet importante pour les projets d’aménagement.

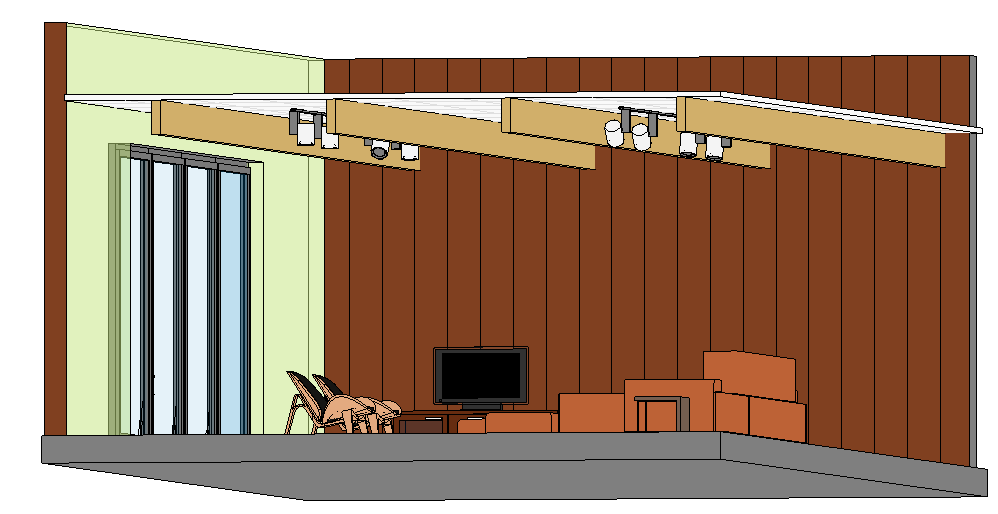

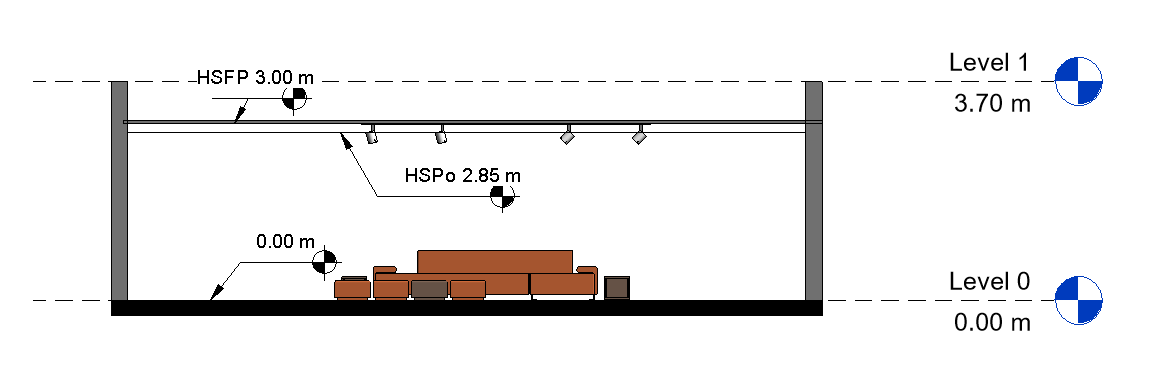

Dans une vue de plafond, ou dans une coupe, ces annotations ne posent aucun problème….

Une image contenant diagramme Description générée automatiquement

Mais dans une vue en plan comment annoter une retombée de poutre, ou un faux-plafond, si ceux-ci ne sont pas visible dans la vue ?

Et comment faire apparaitre les poutres dans une vue en plan, puisque l’on regarde du haut vers le bas ?

La réponse est dans le paramétrage de votre vue, qui est l’objet de ce présent blog :

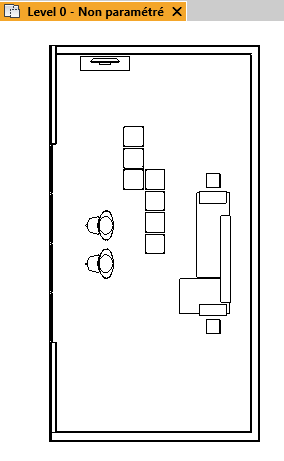

Voici notre vue en plan, non paramétrée « en niveau en fond de plan » :

La vue en plan permet de voir le sol, les murs et le mobilier.

Mais dans la plage de vue courante (coupe à 1.20),

nous ne visualisons pas les poutres, ni le plafond.

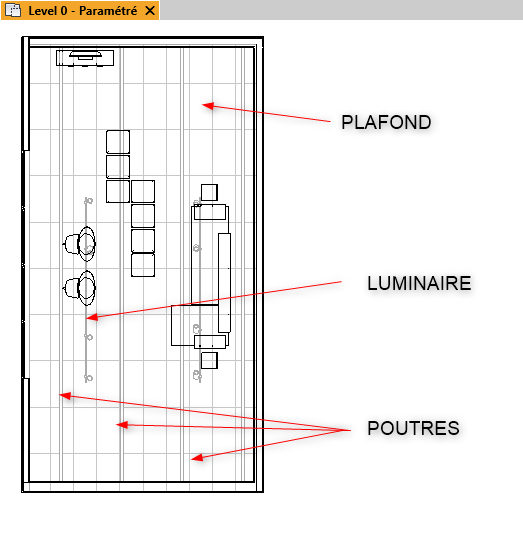

Voici à présent notre vue en plan, paramétrée « en niveau en fond de plan » :

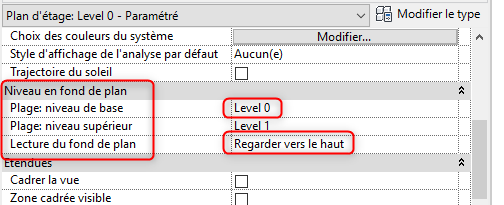

Le paramétrage de la vue (niveau en fond de plan) suivant :

Permet de voir le sol, les murs et le mobilier.

Ici, le niveau de base est le Level 0

La lecture du fond de plan (Regarder vers le haut) permet de voir le plafond et les poutres



Nota :

A partir du moment ou le niveau en fond de plan est renseigné (Plage niveau de base – ici, Level 0 » et « Plage niveau de base- ici, Level 1 »), le plafond devient visible, quelle que soit la lecture du fond de plan « (regarder vers le haut », ou « regarder vers le bas »).

Cependant : « regarder vers le Haut » permets de voir la « sous-face du faux-plafond » (donc avec le calepinage visible).

Alors que « regarder vers le bas » permets de voir la « face supérieure » du faux-plafond (donc sans le calepinage).

En l’occurrence, comme nous souhaitons voir également nos poutres (qui sont en dessous du faux-plafond », nous choisissons l’option « regarder vers le haut »





Cependant, le calepinage du faux plafond peut effectivement encombrer visuellement la vue.

Pour pallier ce problème, voyons comment conserver la présence du faux plafond (nécessaire à son futur étiquetage), sans voir son calepinage :

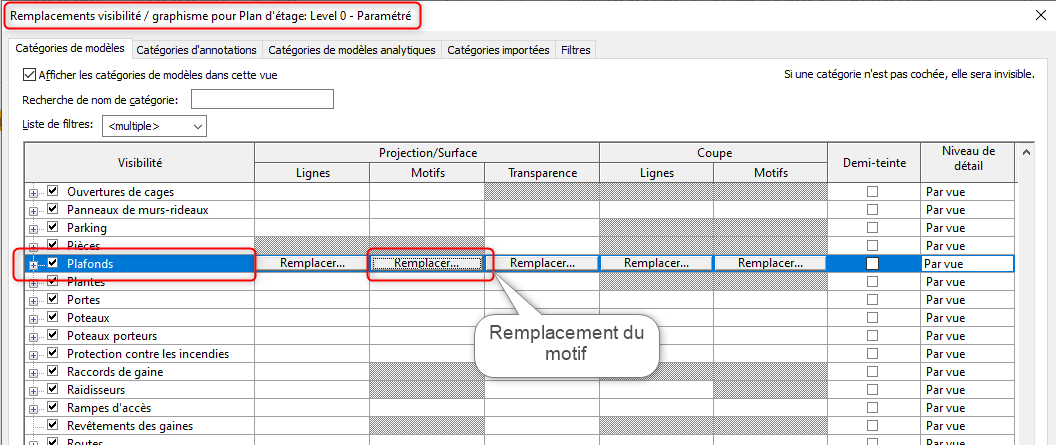

L’une des solutions très simples consiste à rendre non visible ses motifs de calepinage de la façon suivante :

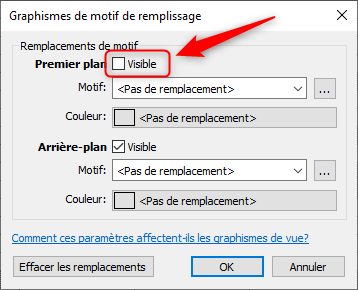

Et de décocher la visibilité du Premier plan comme ceci :

Le calepinage est désormais non-visible, comme souhaité pour ne pas surcharger la vue:

Une image contenant diagramme Description générée automatiquement



A présent, il ne reste plus qu’à annoter votre vue avec une étiquette de faux plafond (pour la hauteur sous plafond), et l’élévation de vos poutres (avec une cote d’élévation)

Une image contenant diagramme Description générée automatiquement

Voilà, nos amis architectes d’intérieur peuvent désormais annoter leur vue en plan avec les « HSP » et « HSPo » comme ils le souhaitent 😉



A bientôt sur notre Blog Aplicit
