Comment insérer une porte/une fenêtre dans un mur rideau Revit

Les menuiseries de Murs Rideaux sont des familles spécifiques de portes / fenêtres qui s'insèrent à la place de panneaux de Mur Rideau.

ETAPE 1
Charger une famille de menuiserie de Mur Rideau : Insérer => Charger la famille => Catégorie Fenêtres ou Portes => Murs-rideaux.

ETAPE 2
- Dessiner le mur rideau : Architecture => Mur architectural => Mur-rideau. Dé-punaiser le panneau si nécessaire.

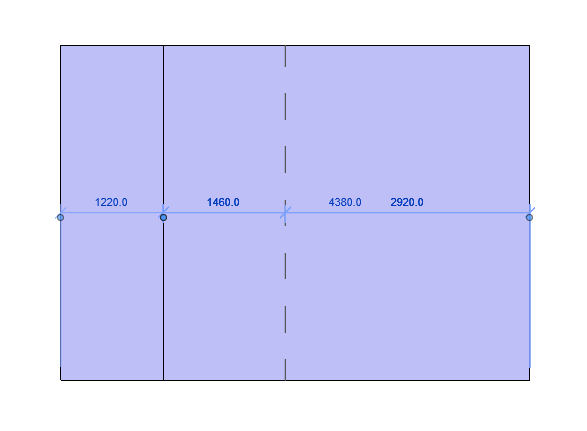

- Positionner le quadrillage aux dimensions de la menuiserie : Architecture => Quadrillage de mur-rideau.
Les dimensions de la menuiserie s’adapteront automatiquement aux dimensions du panneau.

- Placer les meneaux : Architecture => Meneaux

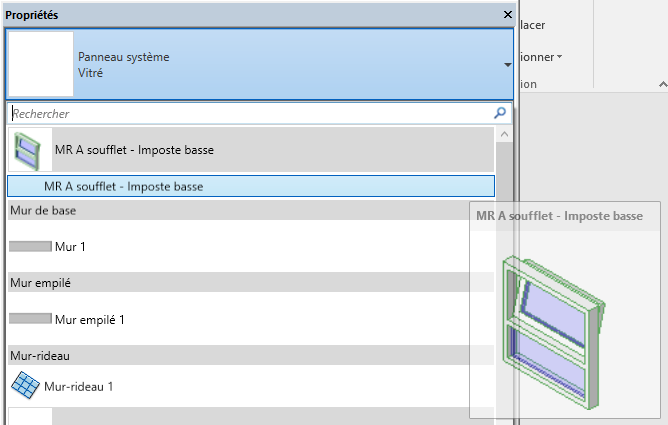

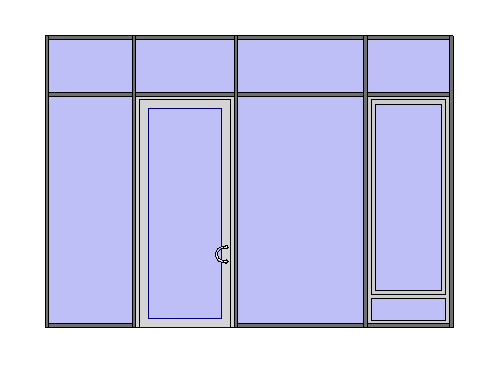

- Placer la menuiserie : Sélectionner le panneau => Le remplacer par la famille de menuiserie spécifique aux Murs Rideaux chargée précédemment.
