Insertion d’iPropriétés dans les annotations Inventor
Comment insérer une iPropriété personnalisée dans un dessin Inventor afin de l'afficher dans un champ de texte ou un cartouche ?
- Ouvrez le gabarit de dessin à partir du dossier Templates.
- Créez une vue de base à partir d'un modèle avec les iPropriétés personnalisées requises.

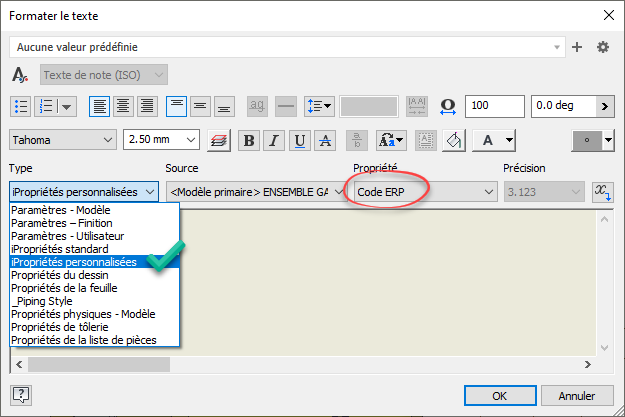

- Par exemple, si vous insérez un texte et souhaitez que l'iPropriété personnalisée soit affichée, la boîte de dialogue Propriétés personnalisées - Modèle s'affiche dans la liste :
- Choisissez ensuite l'iPropriété personnalisée qui doit être visible dans le dessin et insérez-la dans la zone de texte (par exemple, l'iPropriété personnalisée "Test") :
- Il doit maintenant ressembler à ceci :
- Cliquez sur OK pour insérer le texte dans le dessin. Supprimez la vue de base du modèle figurant dans le dessin afin de l'utiliser comme gabarit.
- Enregistrez le gabarit.
Vous pouvez effectuer la même opération lors de la modification du cartouche.
Si le gabarit est utilisé et qu'une pièce dotée de cette iPropriété personnalisée est insérée, la zone de texte est remplie avec la valeur stockée dans la pièce.
Propriétés de la liste de pièces dans le texte
(Nouveautés Inventor 2025)
L’option d’ajout des propriétés de la liste de pièces à chaque texte de dessin a été ajoutée à la boîte de dialogue Texte.
