Inventor – Déplacer des Vues, Sections ou Coupes sur une feuille différente de mise en plan
Dans un dessin multi feuilles Inventor, vous pouvez déplacer des vues sur une autre feuille ainsi que des sections ou coupes (vue enfants) en gardant un lien.
Les listes de pièces sont aussi déplaçables d'une feuille à l'autre.
Ci dessous un exemple :

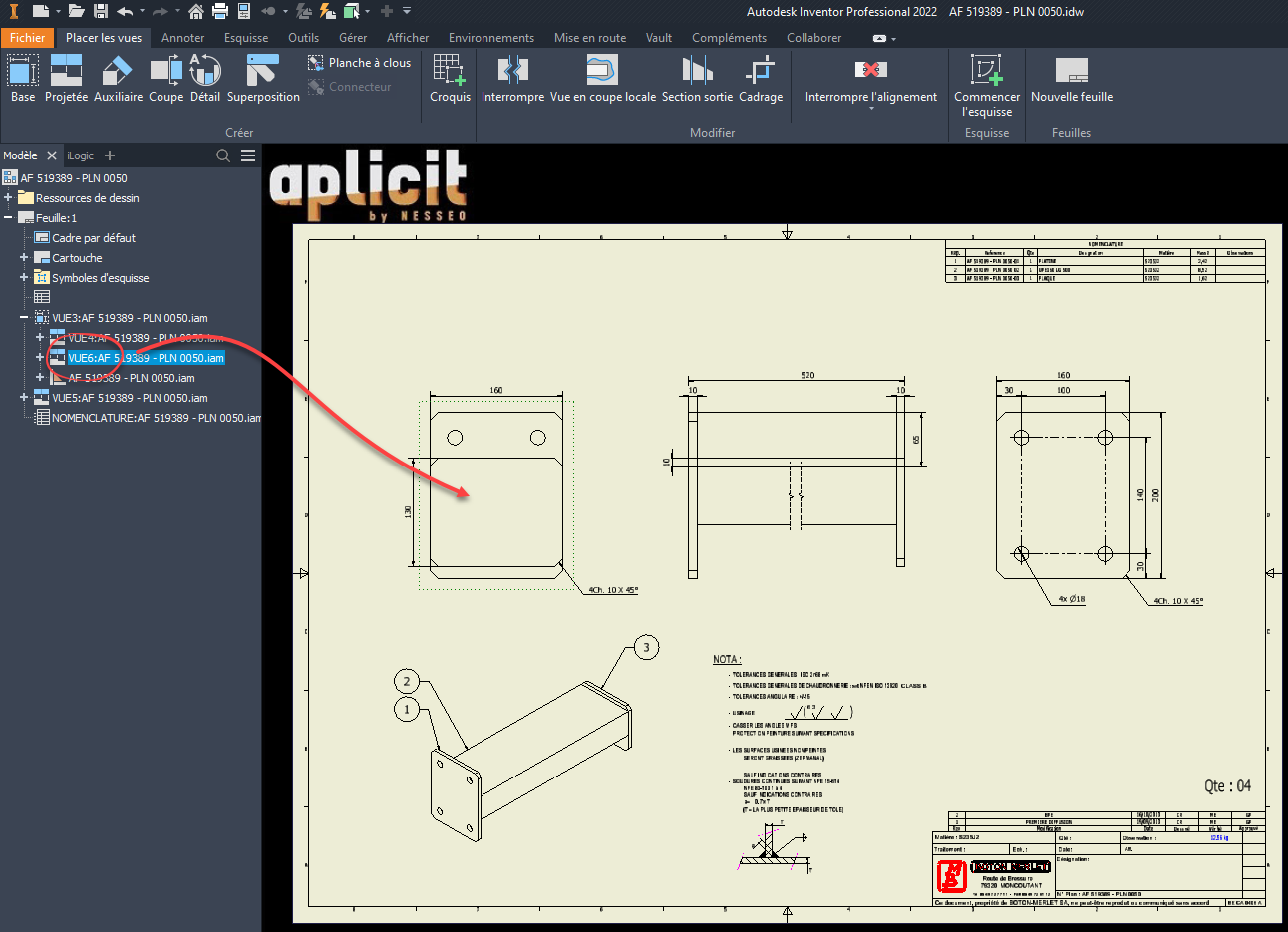

Au départ cette mise en plan ne contient que la Feuille:1 Format A2 Horizontal.
Nous souhaitons la transformer en 2 Feuilles A3 paysage dont la Feuille:2 contiendra la vue ISO, la liste de pièces et une nouvelle coupe de la Vue 6.
Voici comment :

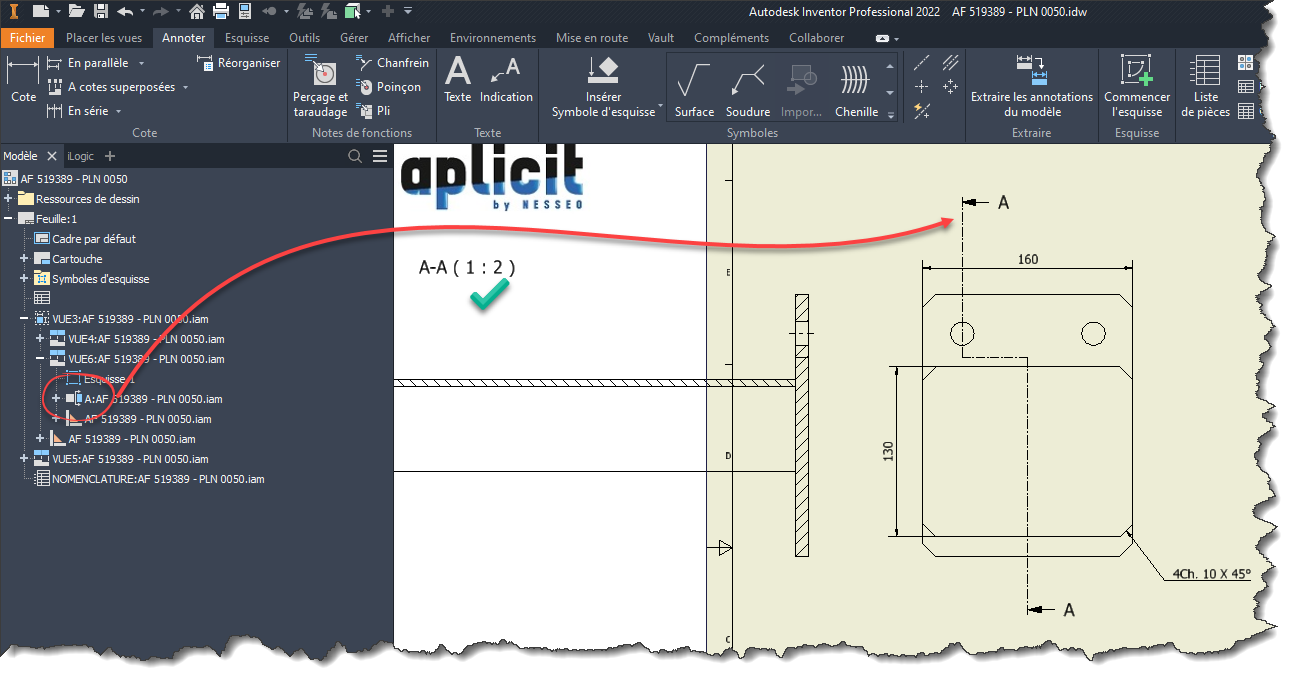

Création de la Coupe A de la Vue 6.
Maintenant nous allons configurer les 2 Feuilles en A3 Paysage et réorganiser la première après avoir Glisser / Déposer la Liste de pièces et la Coupe Vue A et la Vue ISO (VUE5).

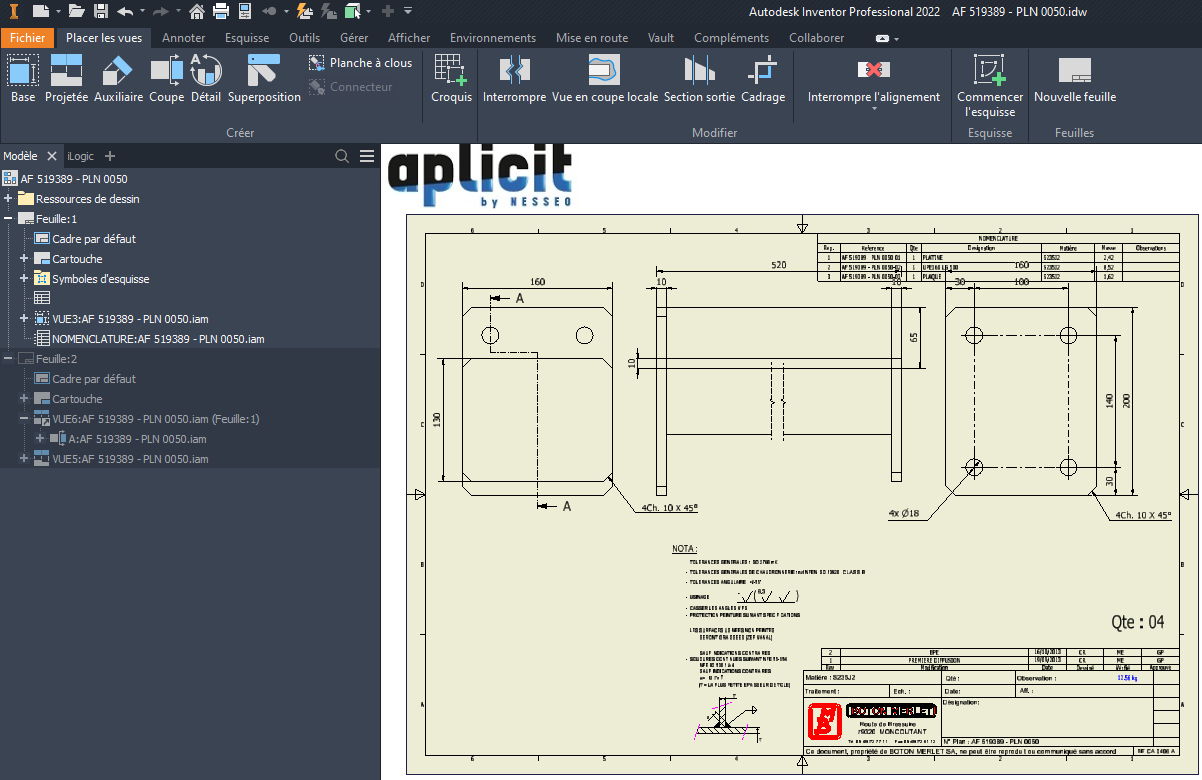

Nous obtenons ceci pour la Feuille:1 après réorganisation des Vues.

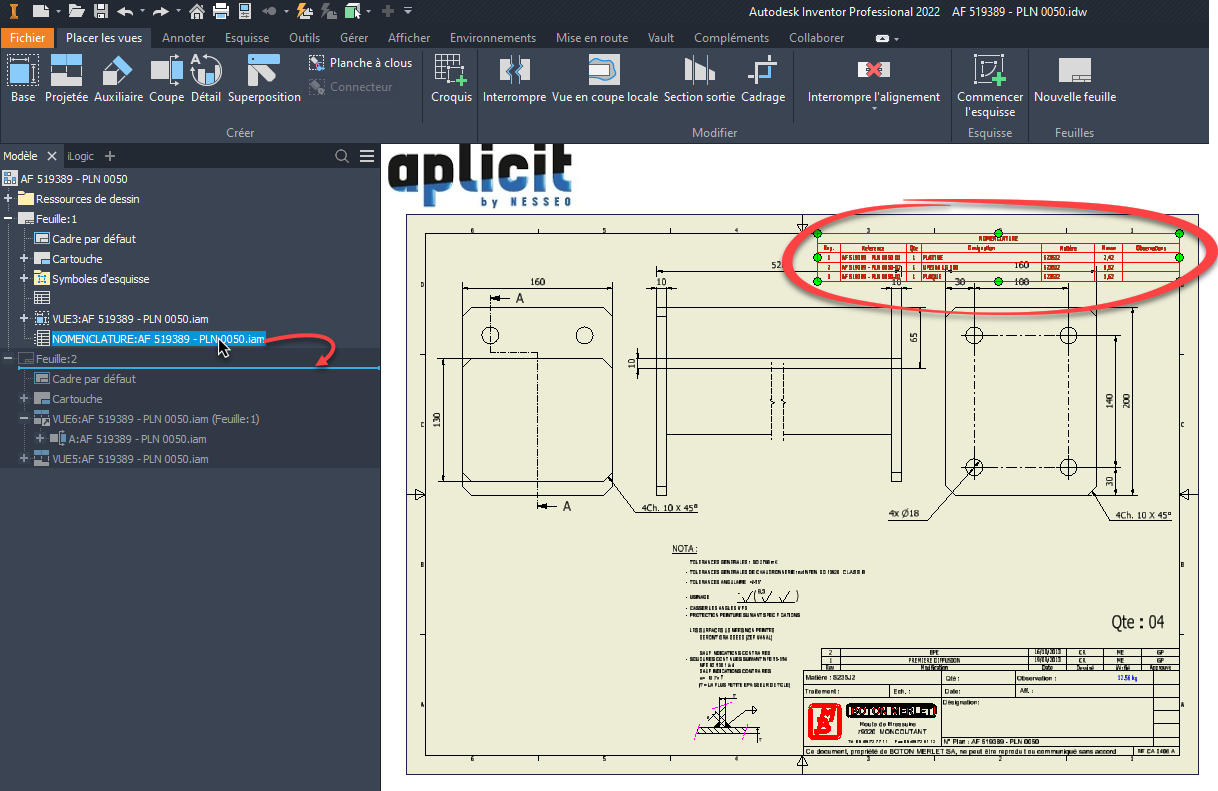

Glissons / Déposons la liste de pièce dans la Feuille:2

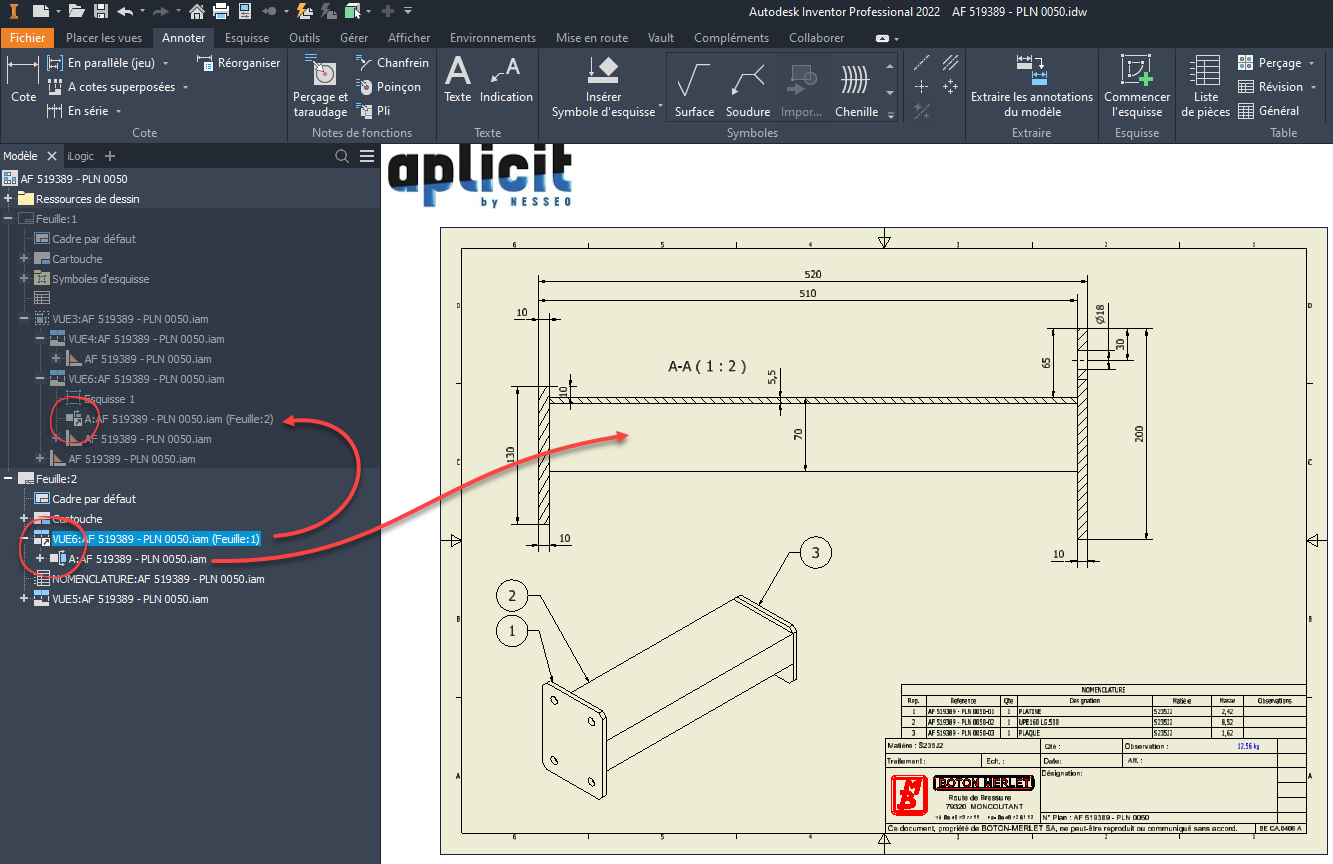

Nous obtenons sur la Feuille:2 ceci après réorganisation des vues et de la liste de pièces.
Remarquez les raccourcis dans le navigateur Inventor qui permettent de "basculer" d'une Feuille à l'autre par double click sur ceux-ci,
ou bouton droit avec menu contextuel.
