Jonction d’angle entre un mur-rideau et un élément de modèle (mur, poteau,…)
Voici aujourd’hui un blog qui explique comment traiter une jonction entre un mur-rideau et un élément (mur, poteau…).
À sa lecture, la démarche pourra sembler assez évidente pour un modélisateur REVIT, mais faute de temps, ou faute d’habitude sur la création des profils et des meneaux, le traitement de ce genre de jonction est souvent négligé.
En réalité, cette situation est assez insolite, et son traitement est assez rapide si on respecte bien le dérouler du traitement à réaliser :
Le contexte est ici une jonction non perpendiculaire entre un mur-rideau et un poteau
Le jonction doit être retraitée manuellement :

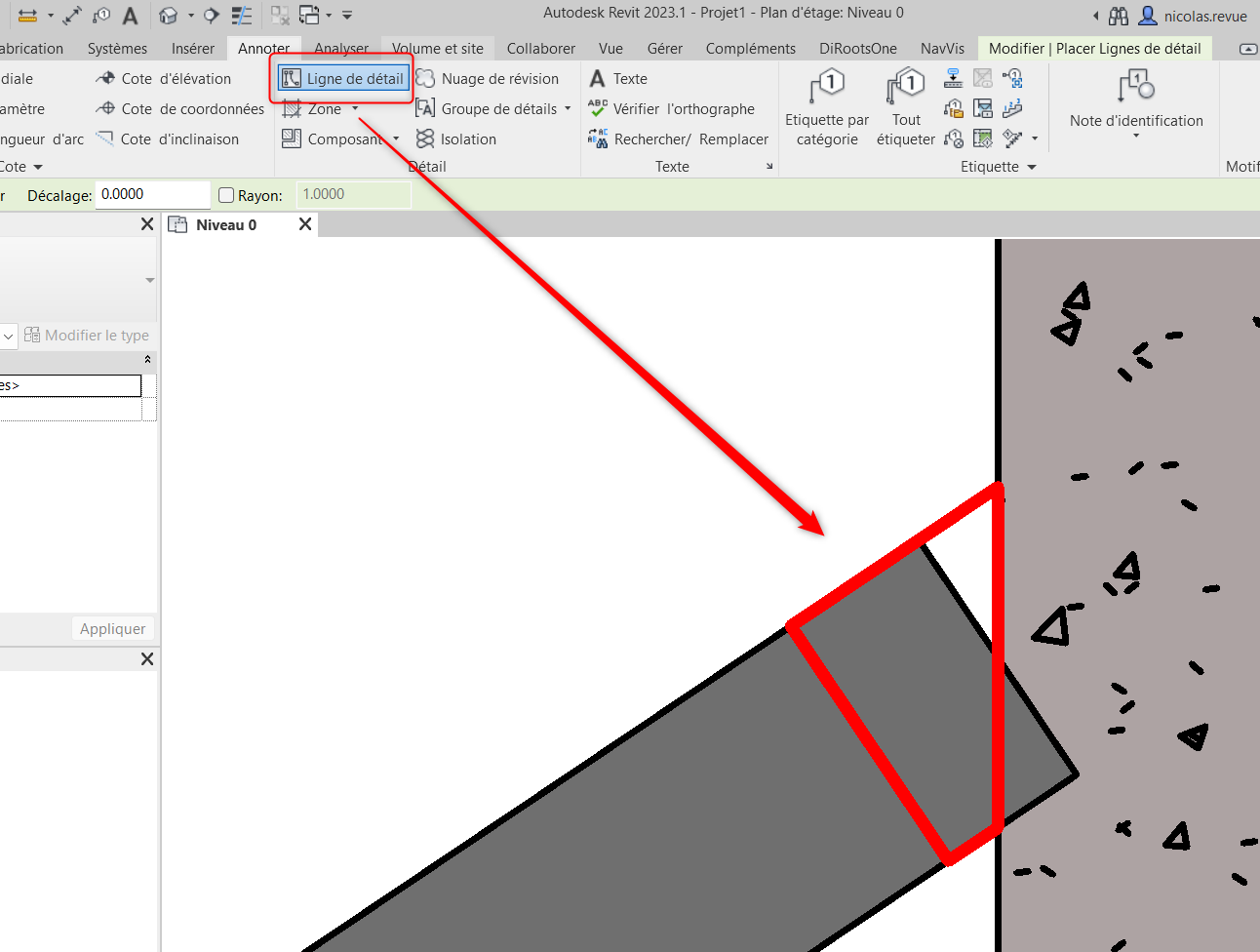

Créez des lignes de détail qui vont définir le profil du meneau à réaliser (ici, nous avons dessiné des lignes de détail en rouge pour illustrer) :
Une fois dessinées, copiez les lignes dans le presse-papier
A présent créez une nouvelle famille en utilisant le gabarit de famille « Profil métrique-Meneau
Collez vos lignes de détail depuis le presse papier, et positionnez-les comme suit sur les plans de référence
Enregistrez votre profil, et chargez-le dans votre projet

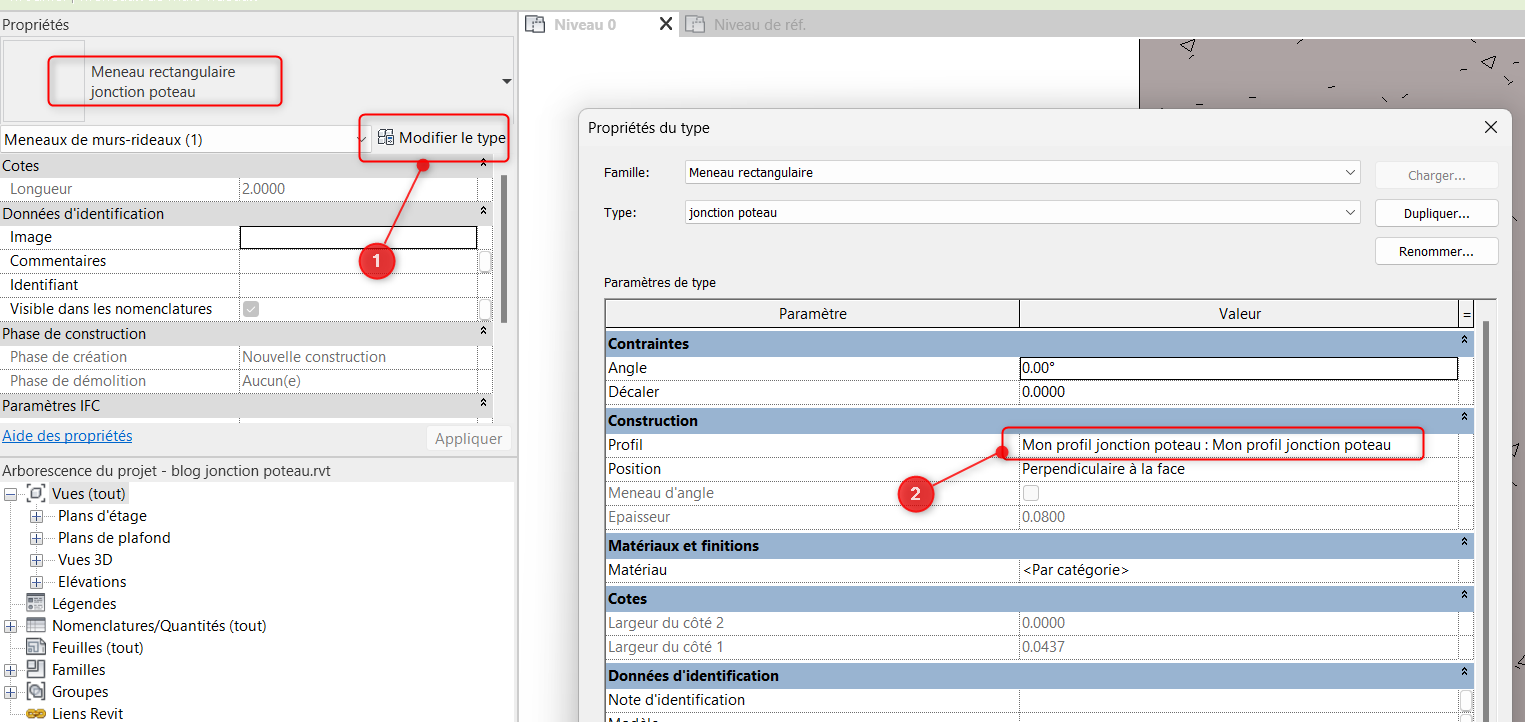

Créez à présent un nouveau meneau simple, en y affectant le profil ainsi crée :
Puis de poser votre meneau (Architecture/Meneau)
| Nota :
Si par malchance votre meneau se positionne de cette façon :
|

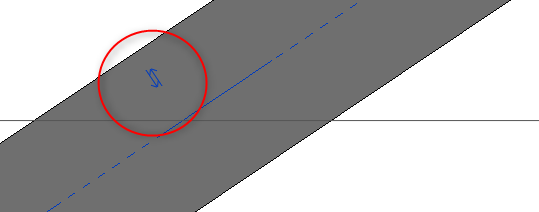

Pas de panique, il vous suffit alors d’inverser l’orientation du mur….et le tour est joué
|
Voilà : A bientôt sur notre blog Aplicit
