Dans cet article, nous allons voir comment effectuer une detection de clash des modèles cloud (stockés sous ACC) en utilisant la précision de l’outil « Clash detective » du logiciel Navisworks. Pour cela, nous allons créer une vue de coordination sur la plateforme ACC au sein du module "Model coordination" afin de l’exploiter dans le logiciel Navisworks.
Activation du module « « Model coordination »
La première étape consiste à activer le module « Model coordination » sur votre projet. Ce module exige d’être titulaire d’une licence « BIM Collaborate » ou « BIM Collaborate Pro ».
Pour activer ce module, rendez-vous sur votre compte « ACC » depuis votre navigateur internet, puis ouvrez votre projet.
- Rendez-vous dans le module « Project Admin»
- Cliquez sur l’onglet « Membres»

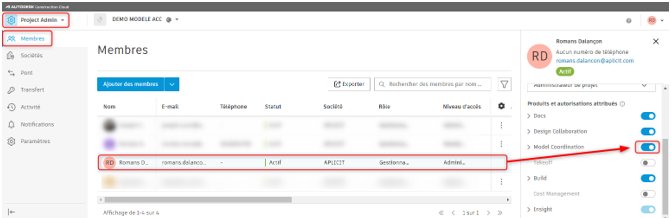

- Cliquez sur l’utilisateur pour lequel vous activez le module
- Activez le module « Model coordination»
Création de l’espace de coordination
La seconde étape consiste à créer un espace de coordination afin de pouvoir générer un assemblage de plusieurs fichiers, des maquettes Revit par exemple.
Rendez-vous ensuite dans le module « Model Coordination »
- Rendez-vous ensuite dans le module « Model Coordination»

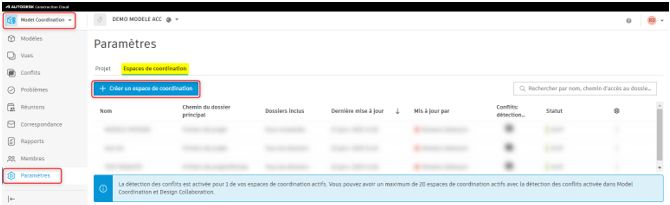

- Cliquez sur l’onglet « Paramètres»
- Cliquez sur « Créer un espace de coordination »
Nota : Les autres onglets ne sont pas accessibles tant que l’espace n’est pas créé.

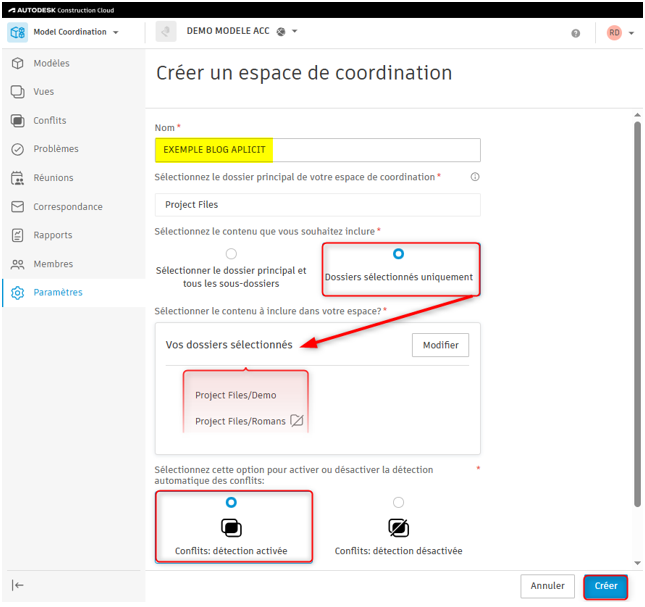

- Nommez votre espace de coordination
- Sélectionnez le dossier contenant les maquettes à tester pour la détection de conflit.
Nota : Dans mon cas, j’ai choisi de sélectionner uniquement les sous-dossiers contenant mes maquette afin de limiter le temps de calcul automatique.
- Sélectionnez l’option « Conflits : detection activée»
- Cliquez sur «Créer »
Création de la vue de coordination
- Cliquez sur l’onglet « Modèles»
- Sélectionnez les fichiers à inclure dans votre vue de coordination.
- Cliquez sur « Ouvrir dans le visualiseur»
- Cliquez ensuite sur « Enregistrer la vue»
- Donnez un titre a votre vue
- Passez la confidentialité en « Public»
- Cliquez sur « Enregistrer la vue»
La detection de clash des modèles cloud sous Navisworks
Tout d’abord, ouvrez votre vue de coordination préalablement créé sous ACC :
- Onglet « Coordination», Fenêtre « Coordination », Fonction « Ouvrir / Ouvrir »
- Sélectionnez votre « compte ACC», votre « projet » ainsi que votre « espace de coordination »
- Choisissez votre vue de coordination ou vos modèles.
Nota : Il est fortement recommandé de choisir une vue de coordination car celle gardera en mémoire le résultat des précédentes détection de clash.
- Cliquez sur «Ouvrir »
Vous pouvez ensuite exécuter une detection de conflit avec l’outil « Clash detective » en profitant des avantages qu’offre la detection de clash sous Navisworks (Les règles, les outils de sélections des objets à tester). Voici un précédent article expliquant le fonctionnement de l'outil : Clash detective
Vous pouvez ensuite créer des problèmes qui se synchroniseront automatiquement sur la plateforme ACC.
Pour cela :
- Effectuez un clic droit sur un conflit
- Cliquez sur « Actions / Créer des problèmes »
- Remplissez les champs.
- Cliquez sur « Créer»

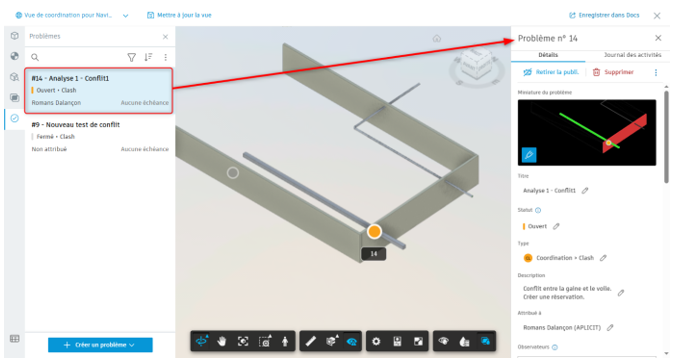

Résultat de la synchronisation du problème sous ACC :
Le problème sera également accessible depuis le modèle Revit concerné à l’aide de l’Add-in « Issues for Revit », dont ce précédent article explique le principe de fonctionnement : Issues for revit
