La fonction ASSEMBLAGE de REVIT
Voyons la méthode pour utiliser la fonction ASSEMBLAGE de REVIT, ses avantages et désavantages.

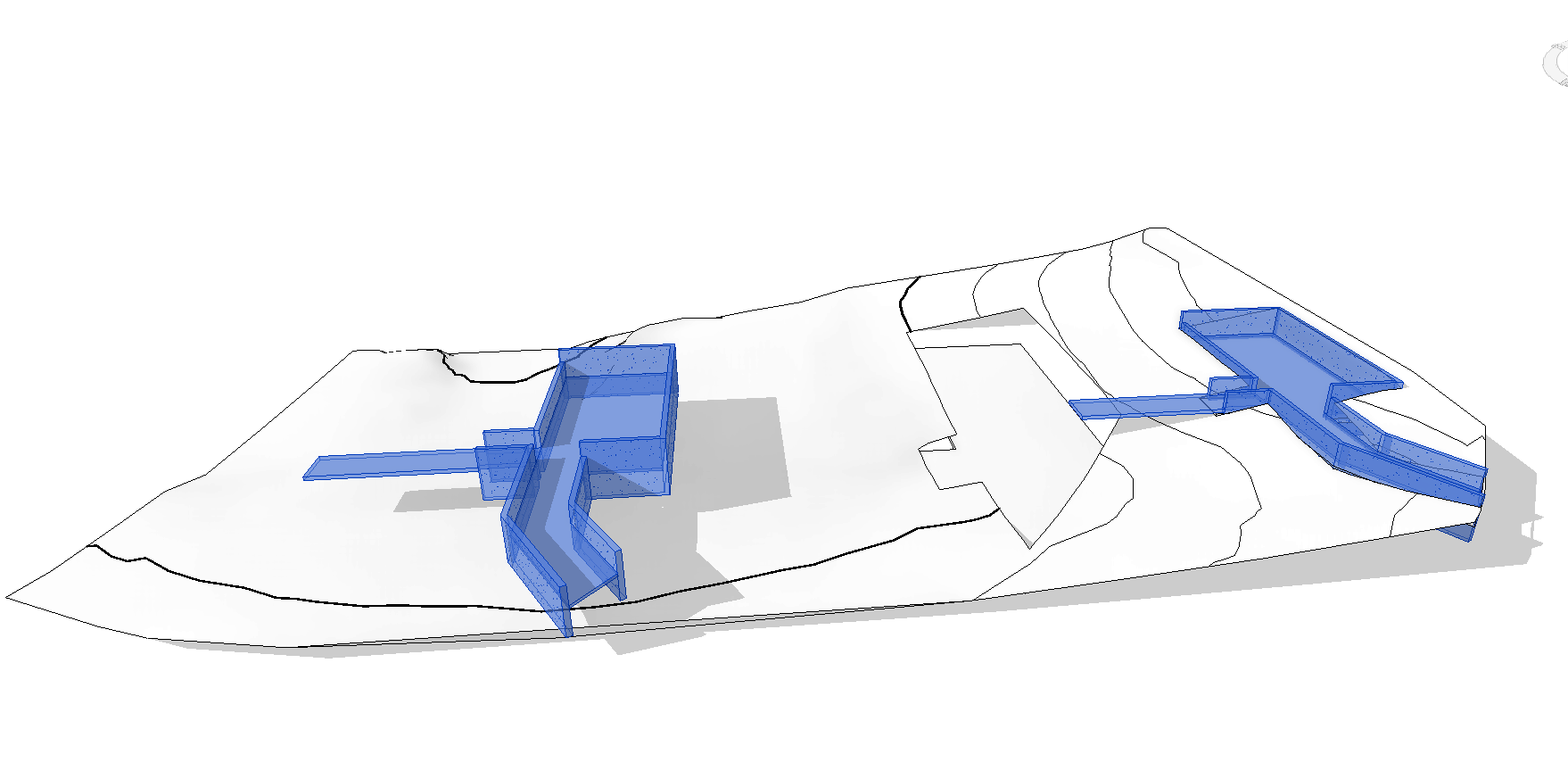

La fonction assemblage nous permet d’associer des éléments différents d’un projet dans un seul model indépendant. Ce model crée, peut-être copier et modifier dans le projet.
Méthode
Pour créer un assemblage, il faut sélectionner les éléments à assembler, activer la fonction assemblage, le nommer et finalement le donner une catégorie comme dans ce vidéo
Au moment de la création de l’assemblage on peut créer ses propres vues accessibles depuis l’arborescence du projet, un assemblage est un mini projet dans notre projet.
Pour le faire suivez ce pas à pas :

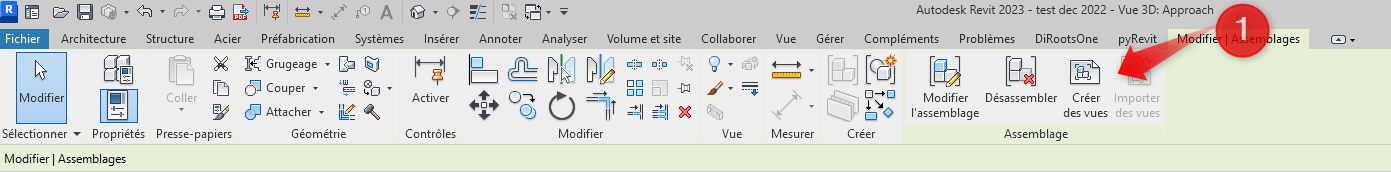

- Cliquez en créer des vues (1),
- Sélectionnez les vues souhaites (2)

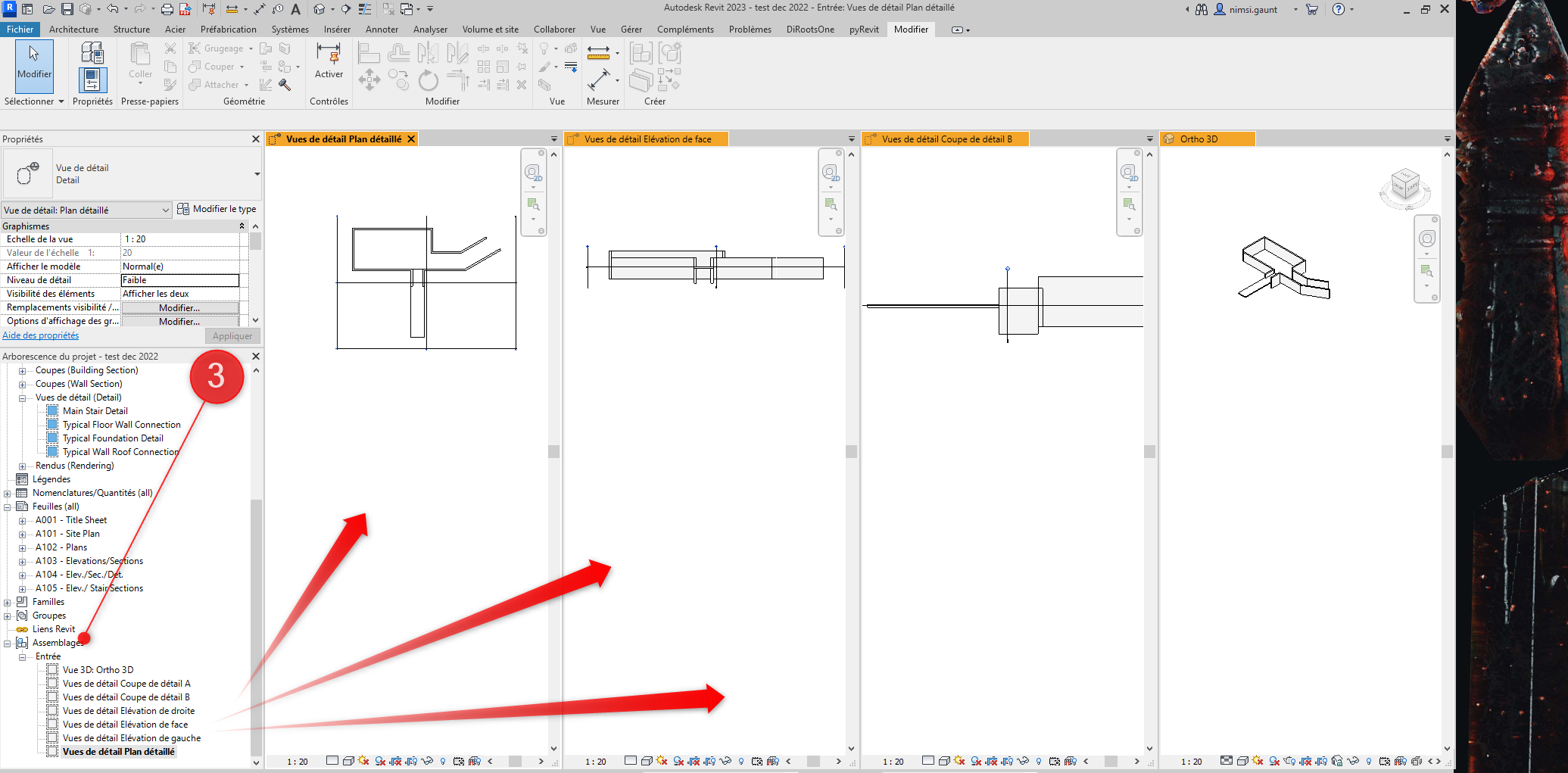

- Les vues selectionées, seront ajoutés à l’arborescence du projet dans la rubrique assemblages (3)
Avantages et désavantages
Un assemblage peut être modifié en ajoutent ou supprimant des éléments, voir vidéo.
Les assemblages peut être copiée comme un élément répétitif
En revanche, si un assemblage copié, est modifié un nouvel model d’assemblage sera créé (il faudrait le renommer et le donner une catégorie)
En conséquence, tout changement dans un assemblage peut alourdir le projet
Pour un workflow de projet qui contient des éléments répétitifs, est conseillé d’utiliser la fonction GROUP de REVIT
Je vous attends dans mon prochain article de blog pour découvrir ensemble la fonction Group ses avantages et désavantages
A l’année prochain dans notre blog APLICIT !!!
