Le « Grugeage », la fonction d’ajustement sous Autodesk Revit

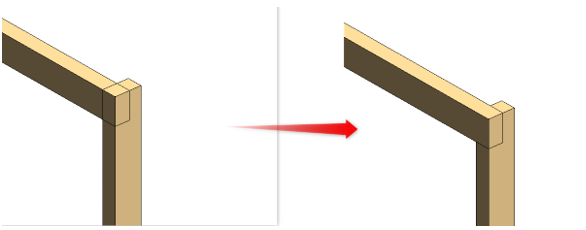

La fonction « Grugeage » permet d’appliquer un ajustement entre un poteau et une poutre ou entre deux poutres.
Pour appliquer un ajustement :
- Lancez la fonction « Appliquer l’ajustement » :

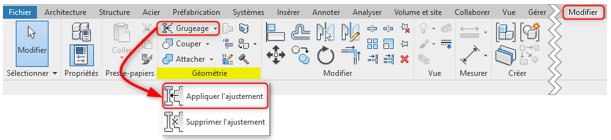

- Onglet « Modifier», Fenêtre « Géométrie », Fonction « Grugeage / Appliquer l’ajustement »

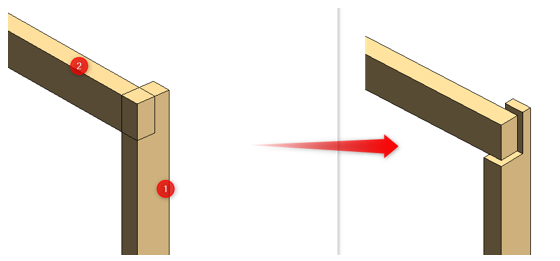

- Cliquez sur l'élément auquel appliquer l'ajustement (un poteau ou une poutre) ❶
- Sélectionnez ensuite le poteau ou l'ossature avec lequel couper le premier élément ❷
Une fois l'ajustement effectué, vous avez la possibilité de définir la distance entre les deux éléments, pour cela :
- Sélectionnez l'élément sur lequel vous avez appliqué l'ajustement
- Définissez la valeur dans le champs « Distance d’ajustement »
Vous avez également la possibilité de supprimer le grugeage, pour cela :
- Lancez la fonction « Supprimer l’ajustement » :
- Onglet « Modifier», Fenêtre « Géométrie », Fonction « Grugeage / Supprimer l’ajustement »
- Cliquez sur l'élément auquel supprimer l'ajustement
- Sélectionnez ensuite le poteau ou l'ossature ne devant plus couper le premier élément.
A bientôt sur le blog APLICIT.
