Nous avons souvent besoin de faire des détails pour ajouter une dimension réelle aux conceptions et constructions, que l’on doit transmettre.

Il existe plusieurs façons de faire cela.

  1. Via les vues de repères

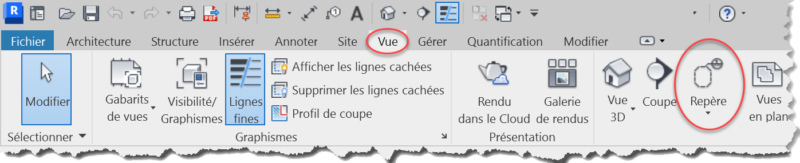

Lorsque l’on créait un repère, une vue « Repère » est automatiquement créée dans l’arborescence.

Une image contenant table Description générée automatiquement

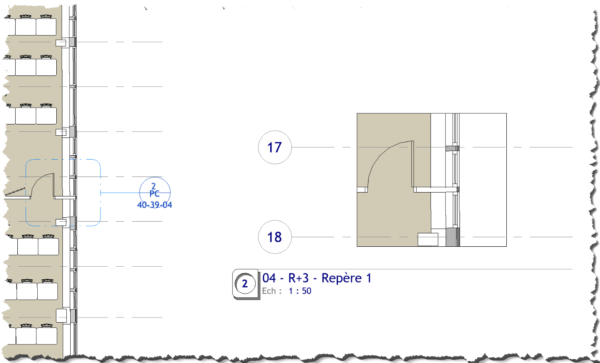

Ces vues de repères sont directement associées au modèle. Toutes modifications 3D effectuées dans le modèle impactent la vue de détails. Seules les annotations sont gérées pas vues.

  1. Via des vues de dessins

Au contraire des vues de détails, ces vues sont indépendantes des vues de bases du modèle.

Ce sont des vues 2D, qui peuvent être directement modéliser dans REVIT, ou provenir d’un autre logiciel de DAO, exemple AutoCAD.

Mais il est aussi possible d’Insérer des vues de dessins à partir d'un autre projet, on pourrait définir ce fichier RVT comme « Carnet de détail ».

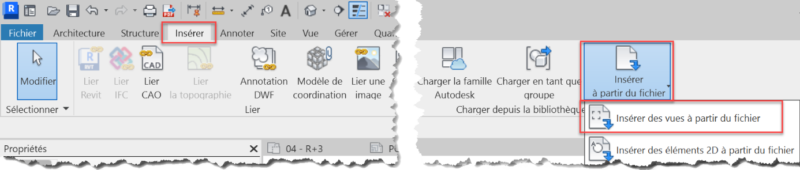

Pour cela on créait des vues de dessins dans un projet, et l’on vient insérer les vues que l’on a besoin dans le projet.

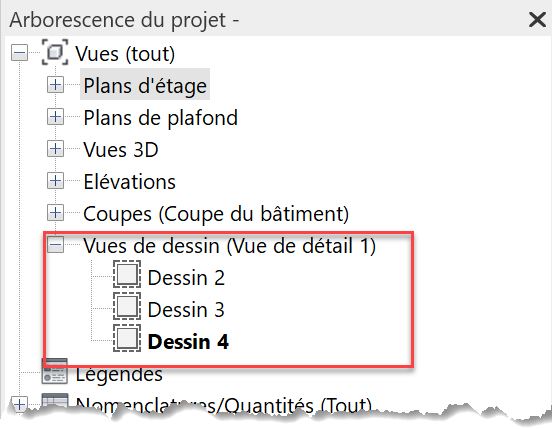

Une image contenant texte Description générée automatiquement

Créant ainsi des vues de détails que l’on viendra référencer lors de la création d’un repère ou d’une coupe

  1. Cumul des deux méthodes

On peut créer une « vue de détail », dans laquelle on vient insérer un détail, provenant du carnet de détail précédent.

  • On créait une vue de détail.

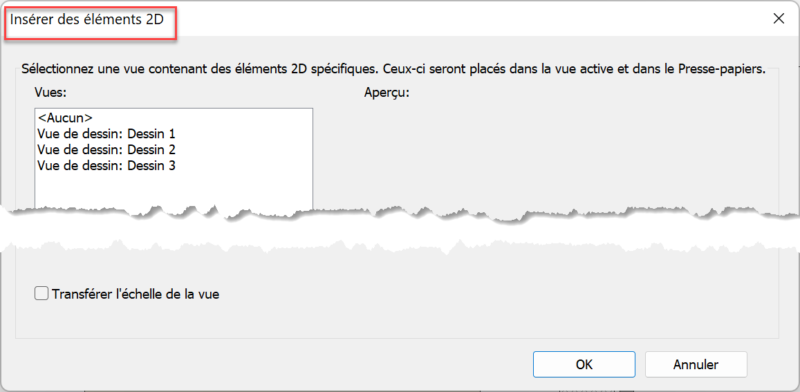

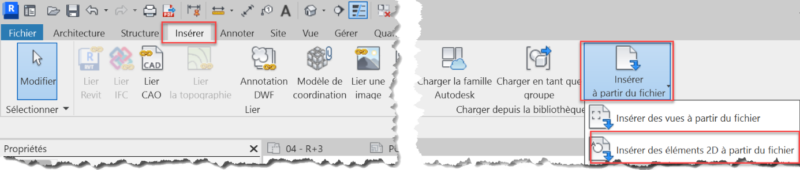

  • On insère le détail 2D provenant du carnet de détail
