Les tables de valeurs dans Revit

Qu’est ce qu’une table de valeurs ?
Une table de valeurs est tableau associant une clef à un ensemble de valeurs renseignant différents paramètres.

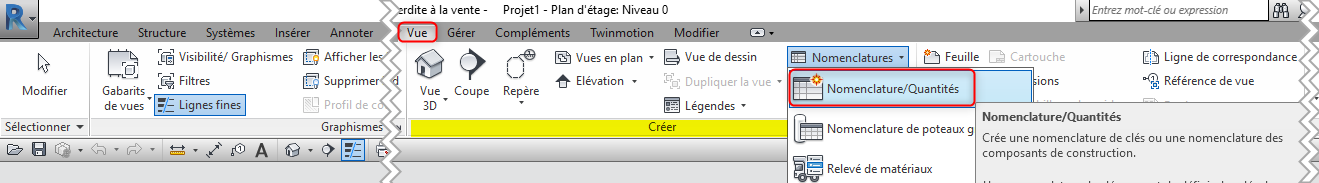

Tout d’abord, lancez la fonction :

  • Onglet « vue » / Fenêtre « créer » / Fonction « Nomenclature/Quantités »

Revit Les tables de valeurs

Une boite de dialogue s’ouvre, choisissez la catégorie sur laquelle vous souhaitez travailler et sélectionnez « Création d’une table de valeurs ».

Attention, toutes les catégories ne permettent pas de faire de table de valeurs.

Dans mon exemple, je vais faire une table de valeurs sur les pièces afin de définir différents style de pièce.

Revit Les tables de valeurs

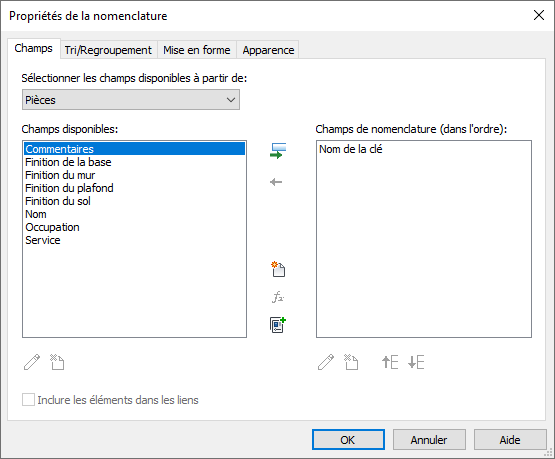

Une nouvelle boite de dialogue s’ouvre, elle se présente comme celles concernant les nomenclatures classiques :

Revit Les tables de valeurs

Choisissez les champs (paramètres) que vous souhaitez renseigner à l’aide de votre clef. Ne vous préoccupez pas des trois derniers onglets (tri, mise en forme et apparence) de votre tableau. Pour l’exemple, je choisis d’insérer les finitions du mur, du plafond et du sol.

Vous pouvez d’ores et déjà voir que la clef est déjà présente parmi les champs de la nomenclature : « nom de la clé ».

Une fois validé, vous obtenez une nomenclature vide.

Revit Les tables de valeurs

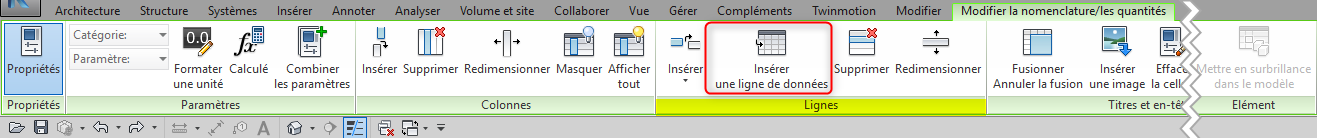

Insérer une ligne de données :

  • Onglet « modifier la nomenclature » / Fenêtre « lignes » / Fonction « insérer une ligne de données »

Revit Les tables de valeurs

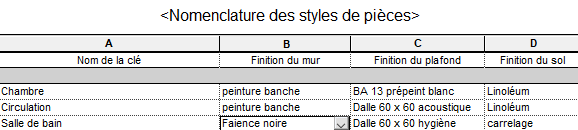

Puis choisissez un nom pour votre première clef et des valeurs pour les paramètres associés à cette clef.

Répétez l’opération autant de fois que nécessaire, chaque ligne correspond à un cas de situation.

Revit Les tables de valeurs

Vous pouvez des à présent vous servir de cette table pour renseigner les propriétés concernant les finitions des pièces en choisissant la clef correspondante à votre pièce.

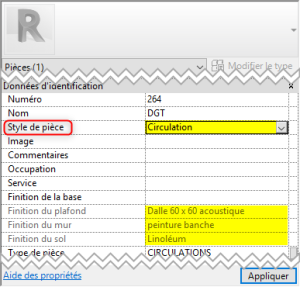

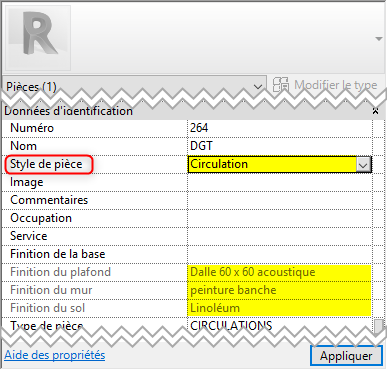

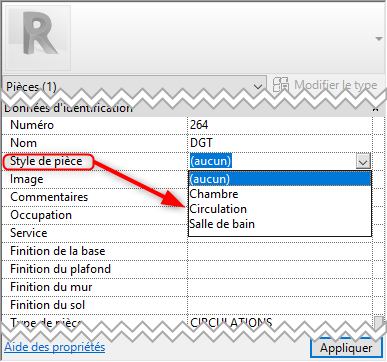

Sélectionnez une pièce dans votre projet, puis choisissez la clef qui convient dans le paramètre « style de pièce ». Vous pouvez constater que les paramètres associés se renseignent tout seul et sont verrouillés.

Revit Les tables de valeurs Revit Les tables de valeurs

A bientôt, sur le blog Aplicit.
