Largeur de trait des lignes d’esquisse:

Comment rendre les lignes d’esquisse Inventor plus épaisses pour un affichage 4K ?

esquisse Inventor

La largeur de trait (épaisseur) des lignes d’esquisse est contrôlée par les paramètres d’un jeu de couleurs spécifique.

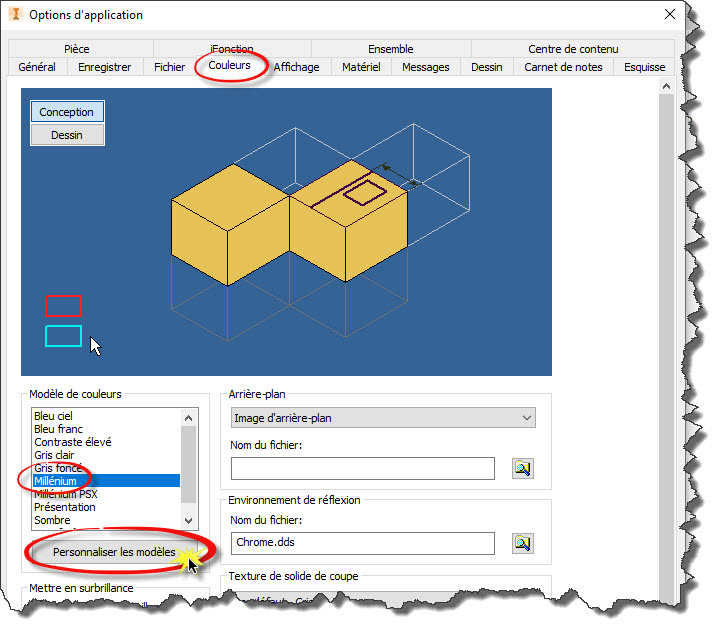

Lancez l’éditeur de jeu de couleurs depuis la version 2019: Options de l’application> Couleurs> Personnaliser les modèles.

esquisse Inventor

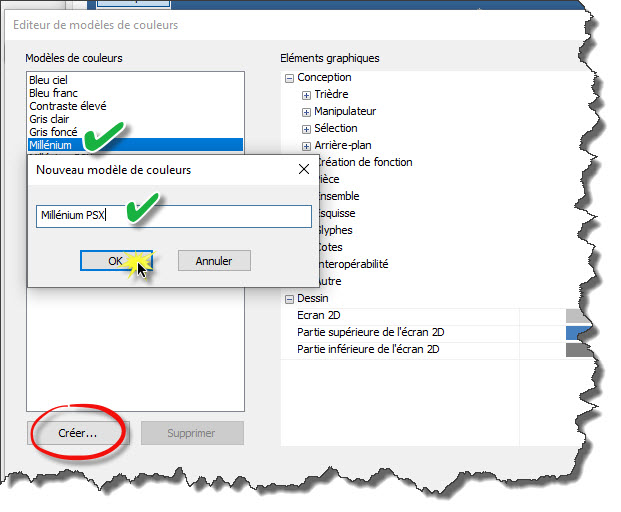

Dans votre modèle de couleurs préféré, ici une copie est faite par sécurité.

Ep esquisse 2019-03

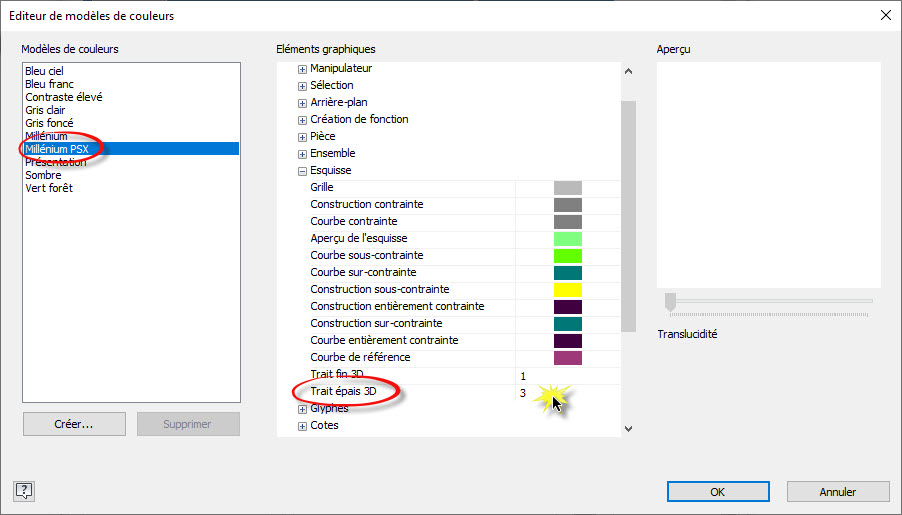

Modifiez la valeur Conception> Esquisse> Trait épais 3D à partir de la valeur par défaut 2, par exemple. sur 3 ou 4.

De même, vous pouvez modifier la valeur Trait fin 3D pour les cotes pilotes et géométrie de construction.

esquisse Inventor

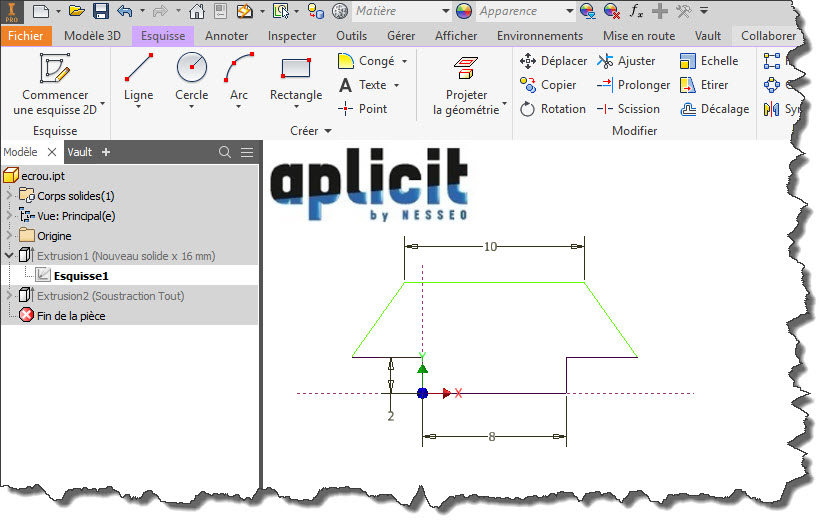

Voici le résultat

esquisse Inventor

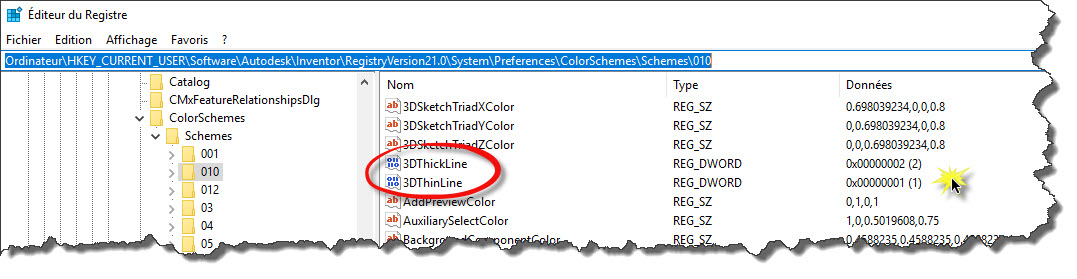

Dans les versions pré 2019 modifier la clé de registre suivante:

HKCU\Software\Autodesk\Inventor\RegistryVersion2x.0\System\Preferences\ColorSchemes\Schemes\xxx

esquisse Inventor
