L’outil ViewCube et la fonction Début dans REVIT

L’outil ViewCube permet d’orienter facilement et intuitivement votre vue 3D. Cette fonction possède quelques propriétés interessante qui fonctionne aussi bien en projet qu’en création de famille.

2021-02-12_14h02_31

La fonction « Début » permet d’enregistrer une orientation de vue 3D par défaut qui se rappelle lorsque l’on clique sur l’icone « maison »

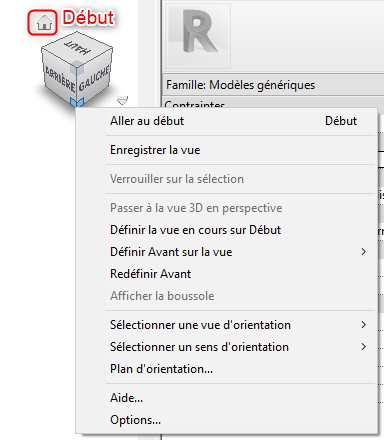

Plusieurs commande accompagne le ViewCube (clic droit sur le ViewCube) :

  • Aller au début : Repositionne la vue dans l’orientation par défaut enregistrée en tant que « Début »
  • Enregistrer la vue (projet uniquement): Enregistre une orientation de vue sous un nom personnalisé. NB: Les vues préenregistrées par défaut (isométrie, faces) conservent leur nom.
  • Verrouiller sur la sélection : L’orientation de la vue est centré sur les objets ou volumes sélectionnés.
  • V.2018 Passer à la vue 3D en perspective/en parallèle (Vue Caméra uniquement) : Permet de passer d’une vue isométrique à une vue avec point de fuite et vice versa.
    Fonction divisée en 2 depuis la version 2019 qui fonctionne aussi en vue 3D: Perspective / Orthographique
  • Définir la vue en cours sur Début : Enregistre la vue active comme la vue par défaut « Début »
  • Définir Avant sur la vue : Redéfini les noms des faces du ViewCube en permutant une face choisie avec la face sélectionnée du ViewCube.
  • Redéfinir Avant : Réinitialise la face « Avant » avec les paramètres par défaut.
  • Afficher la boussole (projet uniquement) : Affiche ou non une boussole sous le ViewCube.
  • Sélectionner une vue d’orientation: Réorientez une vue 3D selon un plan, une élévation, une coupe ou une vue 3D existante de votre choix. Une zone de coupe est placée autour du modèle en tenant compte de la profondeur de la vue sélectionnée.
  • Sélectionner un sens d’orientation: Réoriente la vue vers une vue préenregistrées par défaut (isométrie, faces)
  • Plan d’orientation…: Réoriente la vue selon un plan a sélectionner.
