Modifier la liste des échelles dans une mise en plan Inventor

La liste des Echelles dans l’environnement de dessin peut ne pas convenir ou être incomplète selon vos besoins et encombrements de vos conceptions 3D.

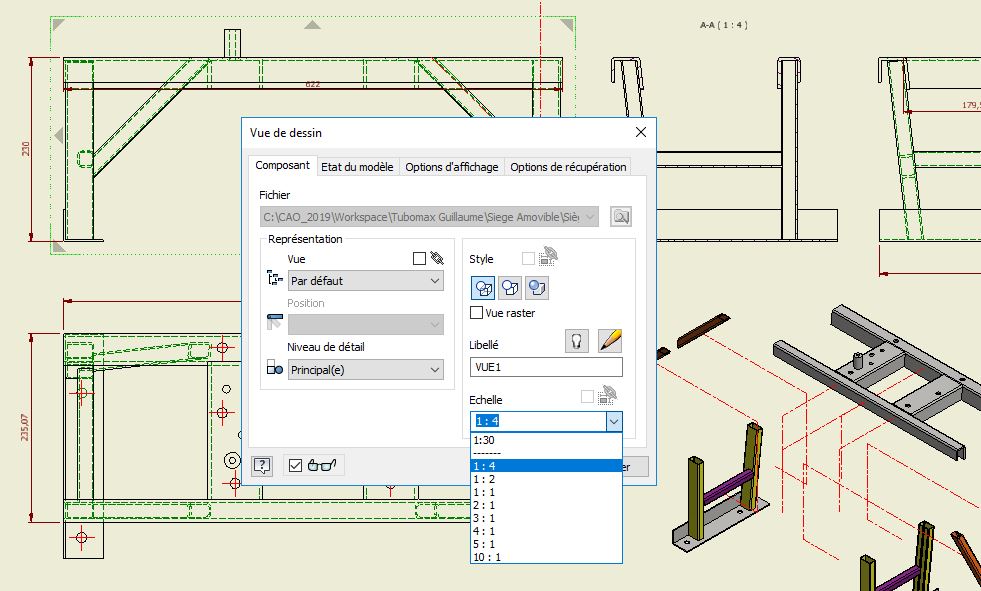

ici la liste par défaut      1:1     1:2     1:4    etc ….

Liste des Echelles-01

Vous souhaitez une liste de ce type    1/1     1/2    1/4  , voir dans certains cas si vos conceptions sont de grande taille   1/50    1/100     1/200   etc …

Pour cela il faut :

1- Configurer le projet courant en « Lecture/Écriture » au niveau des bibliothèques de styles afin d’avoir les droits pour modifier le contenu du dossier Design Data.

Liste des Echelles-02

2- Ouvrir le fichier gabarit (dans le dossier Templates) ici  Standard.idw dans le dossier  C:\CAO_2019\Templates_2019.

NB : comme le fichier ne se trouve pas dans l’espace de travail un message apparait, il faut répondre Oui.

Liste des Echelles-04

3- Dans l’onglet du ruban « Gérer » lancer l’éditeur de styles.

Liste des Echelles-03

Depuis la Norme par défaut (ISO) il faut depuis l’onglet Général éditer les Valeurs prédéfinies :

Liste des Echelles-05

Ajouter successivement vos valeurs 1/10   1/50    1/100 etc …

Liste des Echelles-06

Vous obtenez votre liste suivante, puis Enregistrer

Liste des Echelles-07

NB: si besoin, supprimer les Échelles qui ne vous conviennent pas avant d’Enregistrer votre modification de Norme.

3- Enregistrer le fichier gabarit Standard.idw

Liste des Echelles-08

ATTENTION : maintenant le fichier Gabarit n’est plus « synchrone » avec les Design Data

c’est à dire que ce fichier possède « au moins » un style différent par rapport à la bibliothèque de styles Inventor contenue dans le dossier Design Data  ici C:\CAO_2019\Design Data_2019.

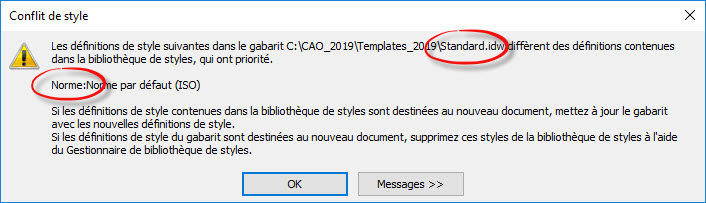

Si vous utilisez ce gabarit sans Enregistrer cette nouvelle Norme dans la Bibliothèque de Styles vous aurez ce message de conflit.

Liste des Echelles-09

4- Pour ne pas avoir ce conflit de style il faut depuis ce fichier Standard.idw Enregistrer les styles dans la bibliothèque de styles ( c’est pour cela que nous avons modifié le projet voir le point 1 )

Liste des Echelles-10

Liste des Echelles-11

Quitter le fichier Gabarit en le sauvegardant.

A partir de maintenant, tout nouveau dessin réalisé à partir de ce gabarit Standard.idw aura la nouvelle liste d’Échelles,

en revanche, les anciens dessins doivent être mis à jour.

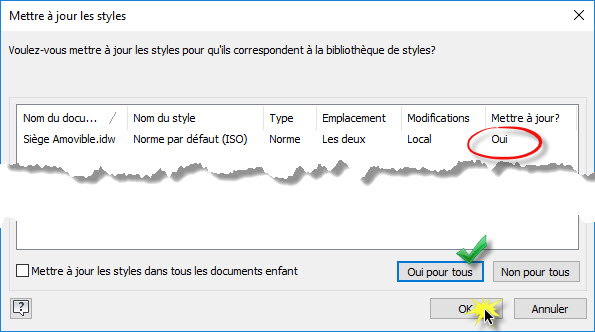

5 -Ouvrir votre dessin existant puis Onglet « Gérer » Mettre à jour les styles.

Liste des Echelles-12

Liste des Echelles-13

Répondre oui

Liste des Echelles-14

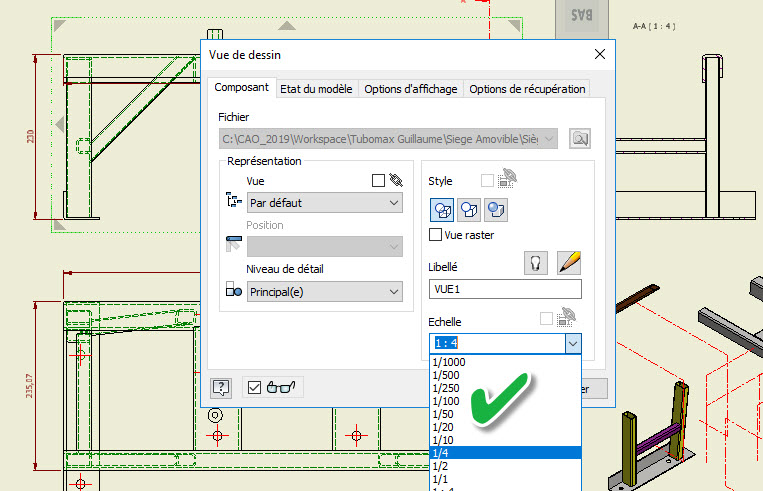

Maintenant la liste des Échelles est correcte pour ce document.

Liste des Echelles-15

Si vous avez un grand nombre de fichiers à mettre à jour, vous pouvez utiliser le planificateur de tâches Inventor

Liste des Echelles-16
