Moldflow : Comment réaliser une cartographie de chemin ?

Une cartographie de chemin permet à l’utilisateur d’examiner un résultat sur un ensemble de nœuds ou de triangles sélectionnés.

Il permet ainsi d’obtenir une courbe « résultat sélectionné en fonction de la position »

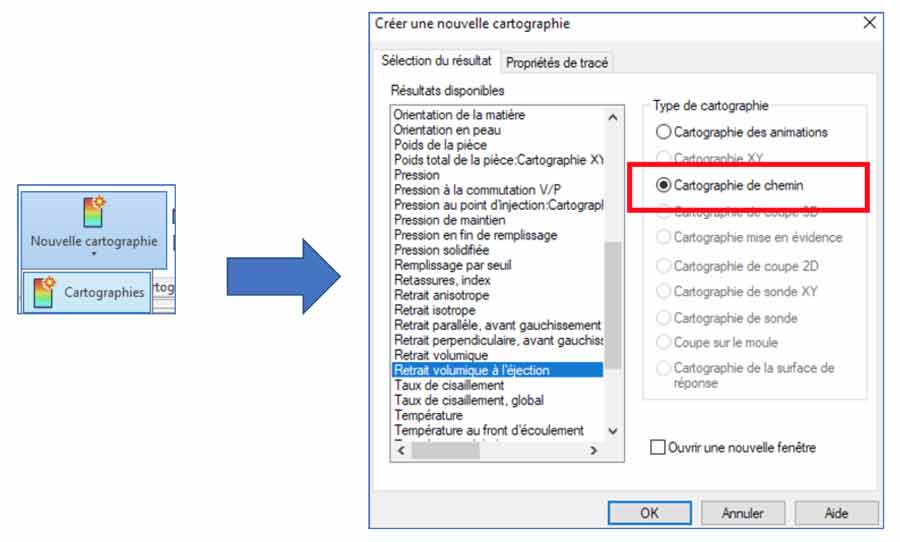

Pour créer une cartographie de chemin personnalisée, il est nécessaire de créer un nouveau résultat en sélectionnant l’option dans la fenêtre de gauche. (voir image ci-dessous)

moldflow cartographie de chemin

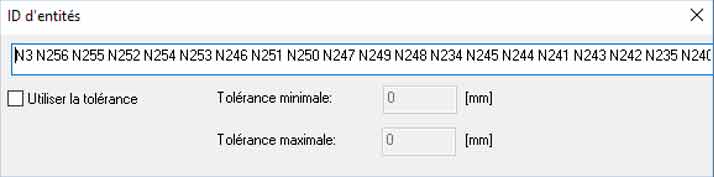

Il est ensuite nécessaire de copier le numéro des nœuds ou des triangles à examiner dans la boite de dialogue du résultat :

moldflow cartographie de chemin

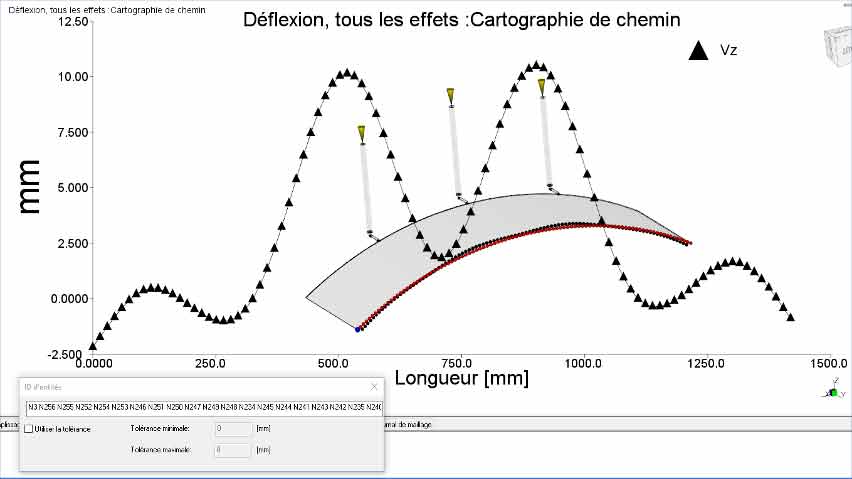

Vous pouvez par exemple examiner la déformation d’un ensemble de nœuds sélectionnés :

moldflow cartographie de chemin

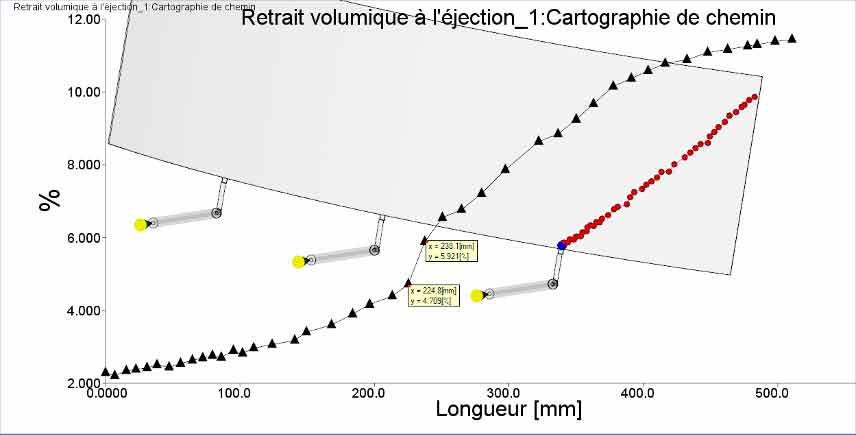

Ou examiner le retrait volumique sur une zone afin d’identifier les variations « brusques » de retrait volumique :

moldflow cartographie de chemin
