MoldFlow : Comment utiliser des plans de coupes hors XYZ ?
Dans Moldflow, il est possible d’utiliser les plans de coupe prédéfinis.
Mais, pour certaines analyses, ceux-ci peuvent ne pas suffire.

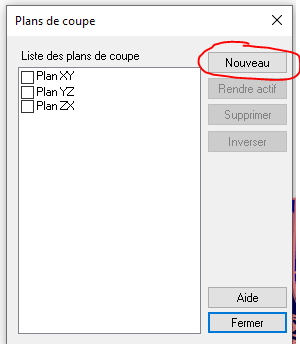

Dans ce cas, il est possible d’utiliser un nouveau plan de coupe :
Celui-ci correspond alors au plan correspondant à l’affichage.

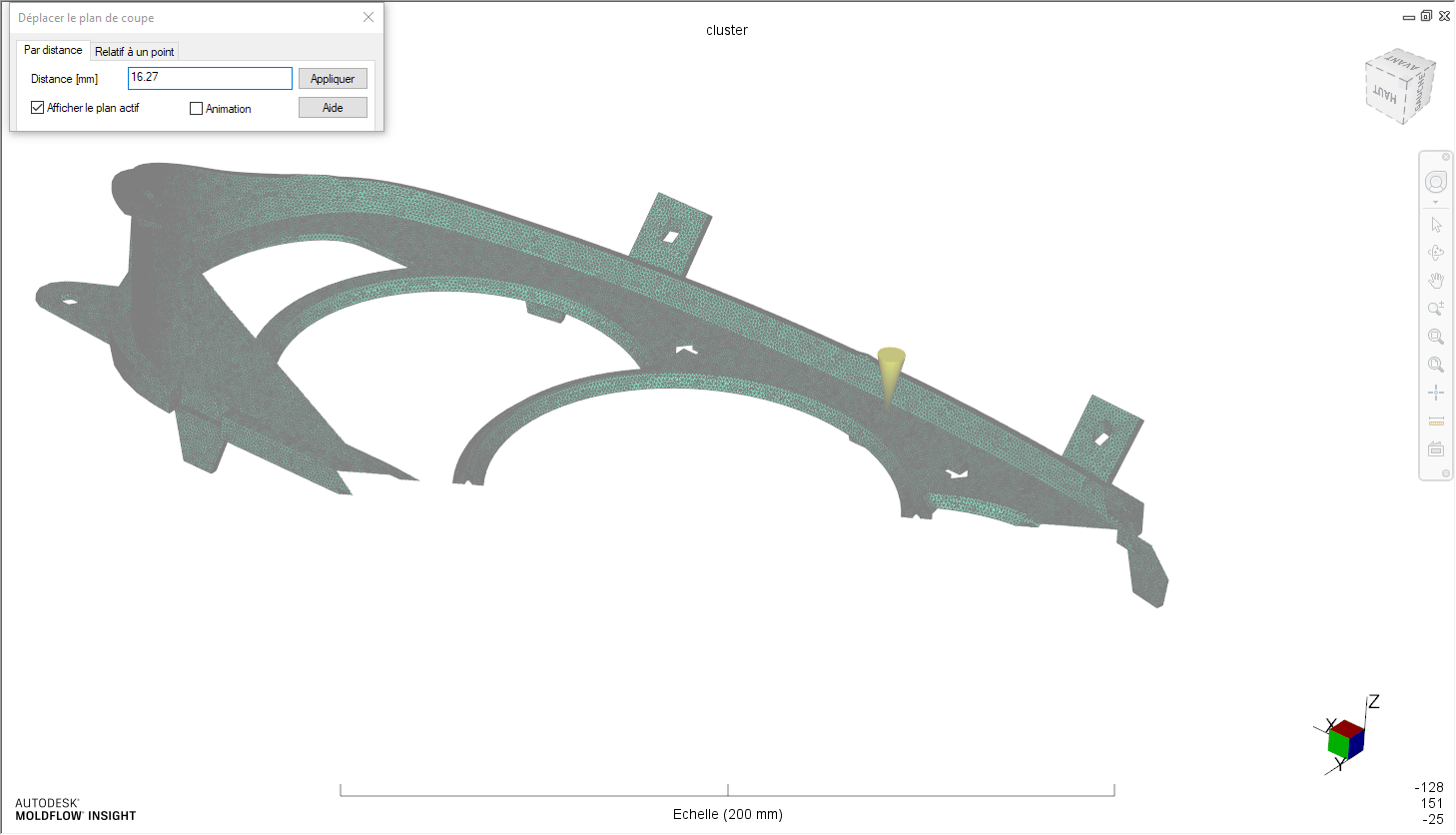

En positionnant correctement la pièce, il est alors possible de placer son plan n’importe où.

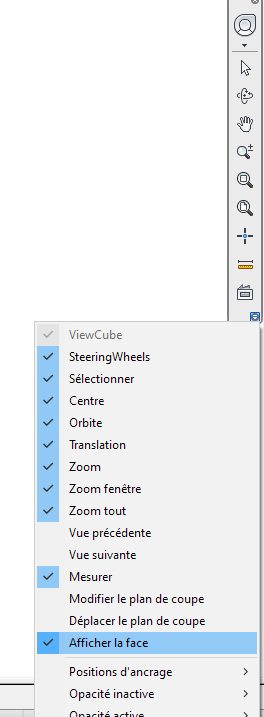

De plus, dans la barre de tâches, il y a une fonction nommée « afficher la face » :
NB : la fonction plan de coupe est disponible aussi via la barre latérale

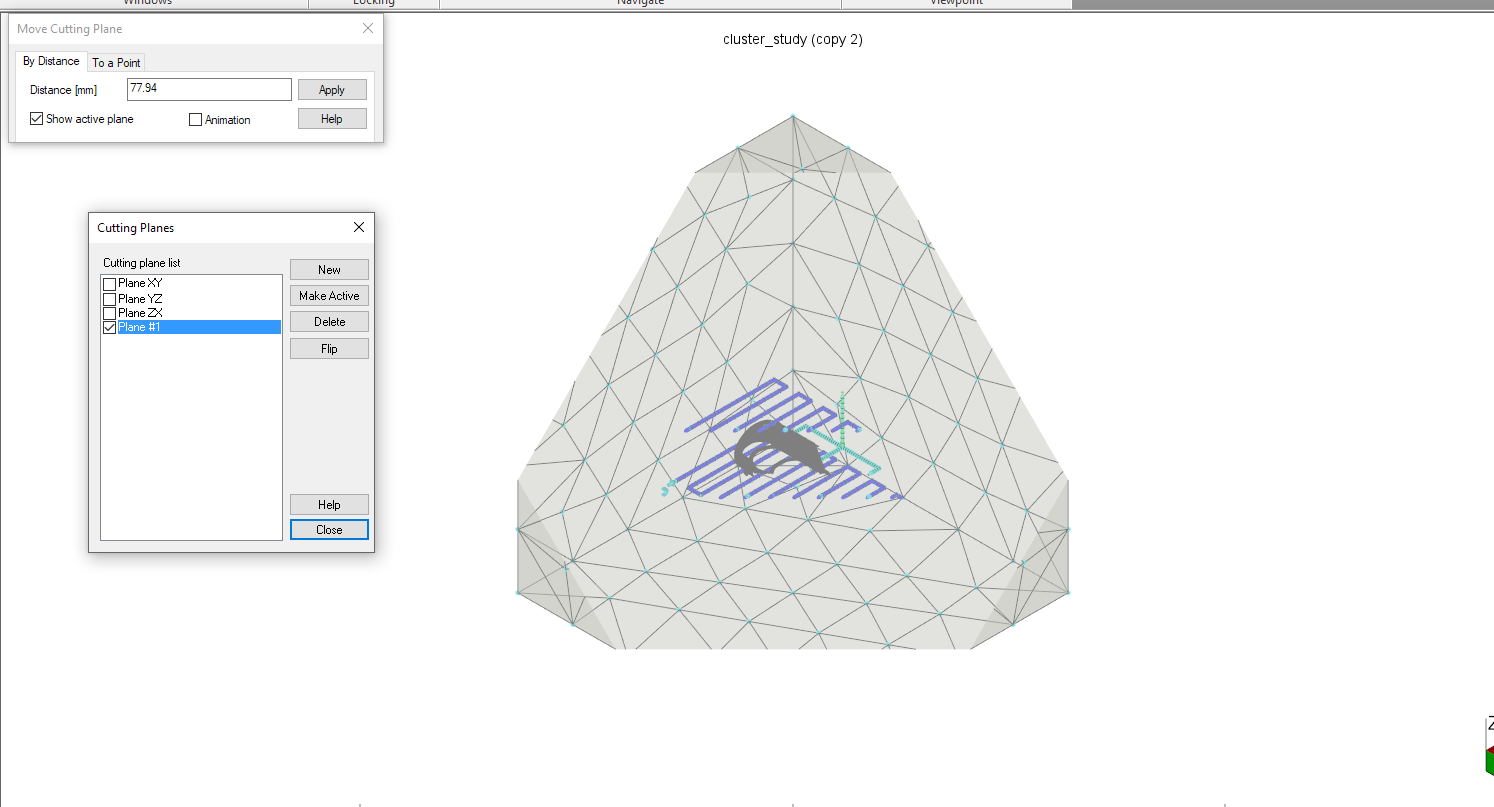

En activant cette fonction et en cliquant sur une face, le logiciel va positionner la pièce de manière à ce que l’élément sélectionné soit parallèle au plan de l’écran :
Grâce à cela, vous pouvez créer des plans de coupe plus adaptés pour l’analyse de votre pièce.
