Niveaux non visibles dans les vues de coupe ou d’élévation dans REVIT

Dans un projet Revit il arrive que les niveaux ne soient plus visibles dans certaines vues de coupes ou d’élévations, alors qu’ils sont crées dans le projet.
Ce problème peut être lié à plusieurs éléments développés ci-dessous. Il existe une solution pour les faire réapparaître.

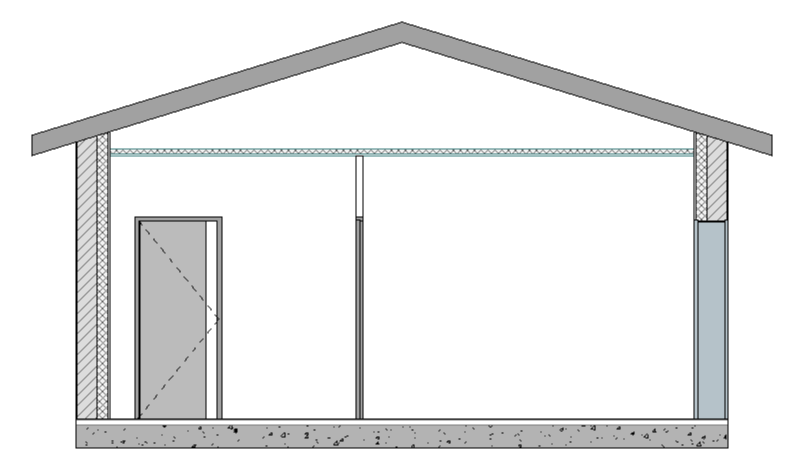

Niveaux non visibles

1/ Eléments à contrôler dans la vue de coupe ou d’élévation concernée
Si les niveaux ne sont pas visibles dans une vue de coupe ou d’élévation, il y a d’abord plusieurs vérifications à faire sur la vue concernée pour essayer de les faire apparaître :

– Dans la fenêtre Remplacements visibilité / graphisme (VV) vérifier que la catégorie Niveaux est activée
– Désactiver le cadrage de la vue
– Inverser la direction de la vue, dans le cas où les niveaux se situent derrière l’orientation d’origine de la vue
– Créer une coupe ou une élévation perpendiculaire à la vue d’origine, afin de voir où le niveau est défini dans les limites de la plage de la vue d’origine

2/ Faire réapparaître les niveaux
Pour qu’un niveau soit visible dans une vue de coupe ou d’élévation, celui-ci doit exister dans la profondeur de la vue de coupe ou d’élévation.

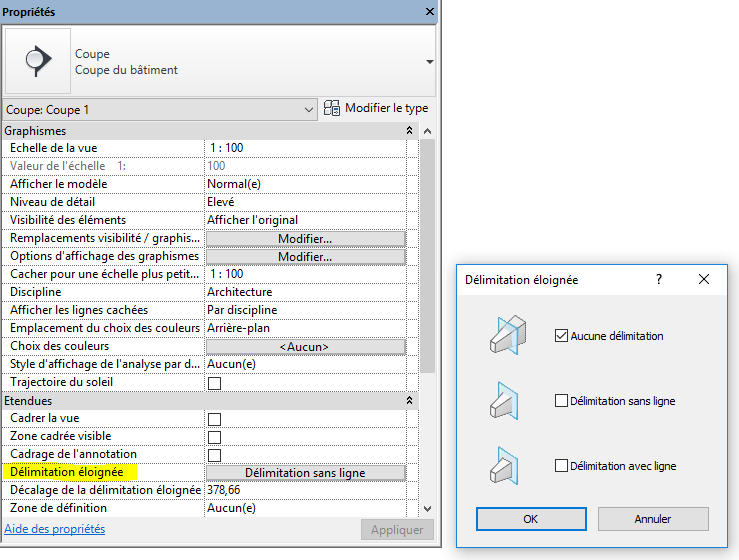

> Sur la vue de coupe ou d’élévation concernée, cliquer sur Délimitation éloignée (dans la boîte de dialogue Propriétés)
> Cocher la case Aucune délimitation puis valider

Niveaux non visibles

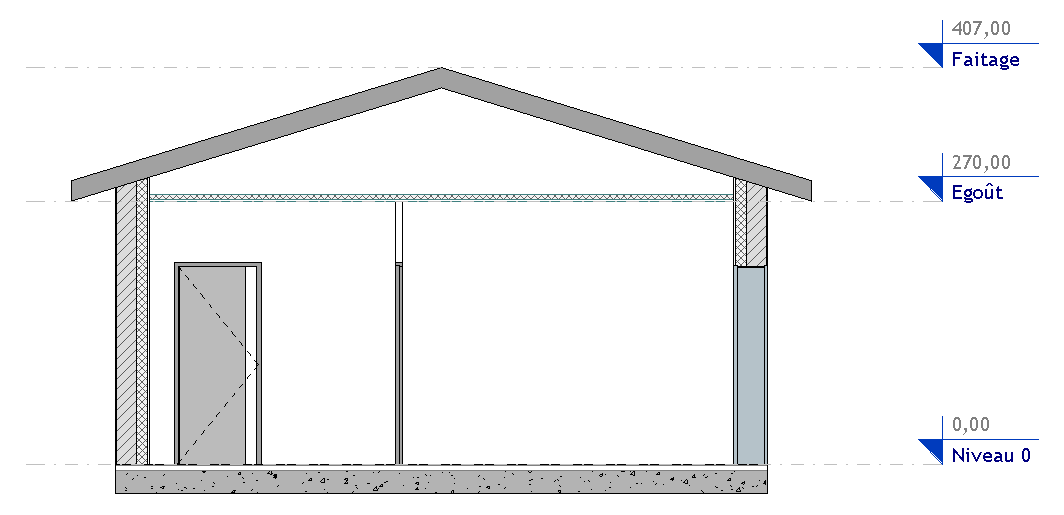

Vos niveaux sont de nouveaux visibles.
Niveaux non visibles

A bientôt sur le blog Aplicit!
