Dans Revit, il existe trois types de familles: familles système, familles chargeables et familles in situ.:

  • Les Familles "SYSTEME"
    • Elles sont prédéfinies et enregistrées, par défaut, dans tous les gabarits.
    • Elles ne peuvent pas être chargées dans des gabarits et des projets à partir de fichiers externes.
    • On peut les Copier/Coller d'un gabarit ou Projet à un autre.
    • On ne peut pas les modifier.
    • Lorsque l'on purge le projet avant envoi REVIT supprimera tous les types d'une famille système, sauf un.
    • Pour créer de nouveaux types de familles système, REVIT a besoin d'au moins un type par famille.
Liste des Familles "Système" 3D Liste des paramètres relatifs au système/projet :
  • Armature à béton
  • Canalisations
  • Canalisations souples
  • Charges appliquées
  • Escaliers
  • Fluides (une famille MEP)
  • Fondations
  • Gaines
  • Gaines flexibles
  • Garde-corps
  • Meneaux de murs-rideaux
  • Murs
  • Plafonds
  • Rampes d'accès
  • Répétition de détail
  • Site (Terre-plein)
  • Sols
  • Systèmes de murs-rideaux
  • Texte 3D
  • Toits
  • Topographie
  • Calcul de volume et de surface
  • Pointes de flèches
  • Choix des couleurs de remplissage
  • Niveau de détail
  • Cotes
  • Feuilles de dessin
  • Elévations
  • Zones remplies/Motifs de remplissage
  • Filtres
  • Quadrillage
  • Ajout de notes d'identification
  • Niveaux
  • Lignes
  • Types de charges
  • Lignes de correspondance
  • Matériaux
  • Texte 3D
  • Styles d'objets
  • Phases
  • Organisation de l'arborescence du projet
  • Unités
  • Coupes
  • Paramètres de site
  • Cotes de niveau
  • Accrochages
  • Paramètres de structure
  • Ombre et soleil
  • Cotes temporaires
  • Texte
  • Fenêtres
  • Etiquettes de vue (étiquettes de détail, d'élévation et de coupe)
  • Gabarits de vues
  • Les Familles "Chargeable"
    • Elles sont créées via des fichiers gabarits. RFA

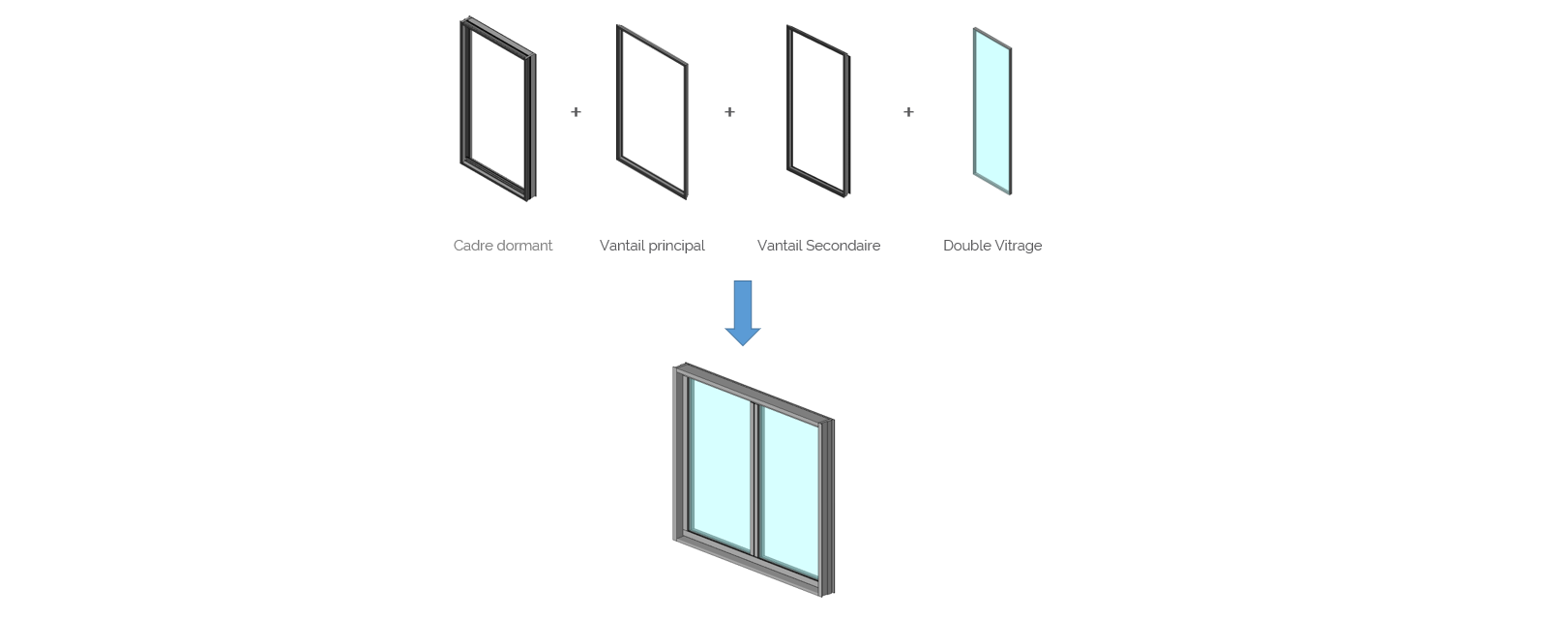

    • Elles peuvent contenir d'autres familles (Familles imbriquées)
    • Ce sont les familles les plus couramment créées et modifiées dans Revit.
  • Les Familles "In Situ"
    • La modélisation de famille in situ créait des composants uniques spécifiques au projet en cours.
    • Lorsqu'un élément in situ est créé, REVIT crée une famille avec un seul type de famille.
    • La famille "In situ" a les même prérogatives qu'une famille "Chargeable". Création de paramètres, de plan de référence, Etc.
    • Il est possible de Copier/Coller cette famille d'un gabarit ou d'un projet à un autre.
    • Il est impossible de sauvegarder la famille en dehors du projet.

"Les nomenclatures multi catégorie ne peuvent inclure que des familles chargeables. Lorsque vous placez des paramètres partagés dans une nomenclature, les catégories qui ne possèdent pas le paramètre partagé sélectionné ne sont pas affichées dans la nomenclature." (Source Autodesk)
