Nouveautés Moldflow 2027 : Prise en compte des effets de coin 3D

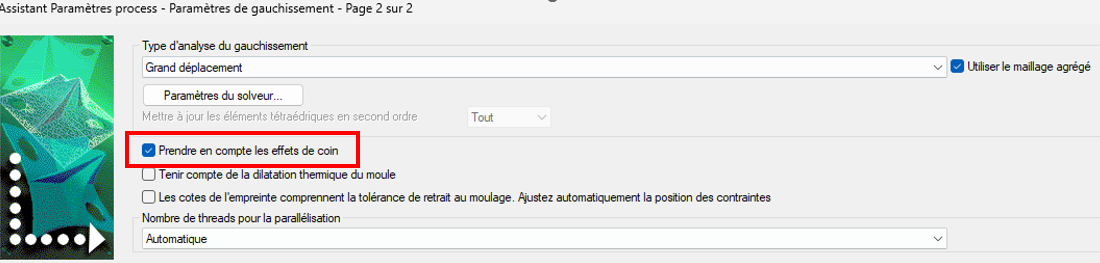

Une nouvelle fonction de prise en compte des effets de coin améliore la précision de la prédiction des déformations 3D pour les pièces aux géométries complexes, notamment celles comportant des angles. L'option permettant d'activer cette fonction est disponible dans l'onglet « Analyse des déformations » de la boîte de dialogue « Paramètres avancés du solveur », ainsi que sur la page « Paramètres de déformation » de l'assistant de configuration du processus. Par défaut, cette option est désactivée.
Dans les zones d'angle d'une pièce, les contraintes du moule peuvent entraîner un retrait dans l'épaisseur nettement supérieur au retrait dans le plan, ce qui provoque une déformation supplémentaire. Lorsque la fonction « Prise en compte des effets d'angle » est activée, ce retrait induit par les contraintes du moule est pris en compte.
Cette fonction est compatible avec la plupart des procédés de moulage par injection 3D.

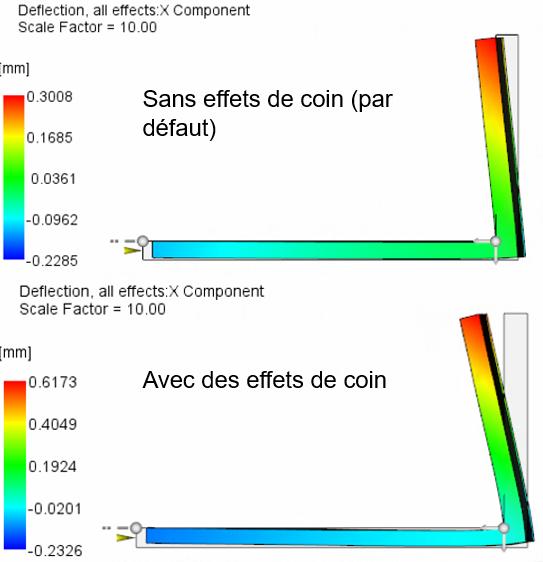

Example :
