Comment créer un nuage de révision dans un dessin Inventor

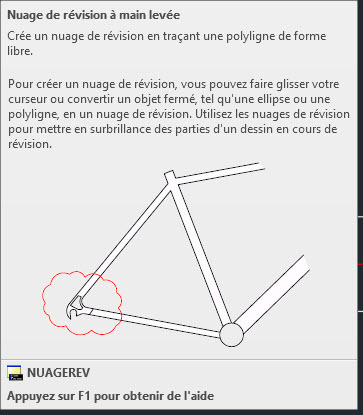

Nous connaissons le nuage de révision  AutoCAD ci-dessous.

Et nous voulons le même outil dans Inventor.

Nuage de révisionNuage de révision



  1. Fermez Inventor.
  2. Accédez à C:\Users\Public\Documents\Autodesk\Inventor 201x\SDK.
  3. Double-cliquez sur usertools.msi pour installer les outils d’utilisateur et procédez à l’installation.
Image ajoutée par l'utilisateur
  1. Lancez Inventor.

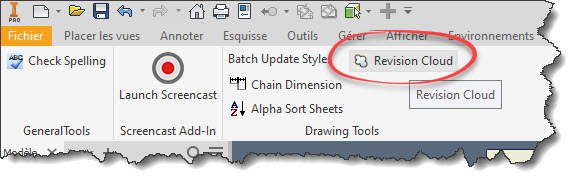

  2. Revision Cloud apparaît maintenant sous l’onglet Compléments > groupe de fonctions Drawing Tools.
Nuage de révisionAttention, suite à l’installation de usertools.msi le message d’erreur

« Impossible d’utiliser l’objet COM séparé de son RCW sous-jacent »

s’affiche lorsque vous quittez Inventor.

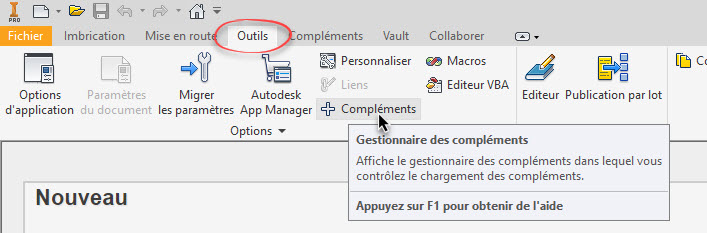

Pour éviter ce message il faut désactiver le chargement automatique de AttributeHelper
Nuage de révision
Nuage de révision
