Objet AutoCAD avec propriété transparence
Appliquer de la Transparence sur des objets
La propriété Transparence existe depuis la version 2011 sur AutoCAD et AutoCAD LT.

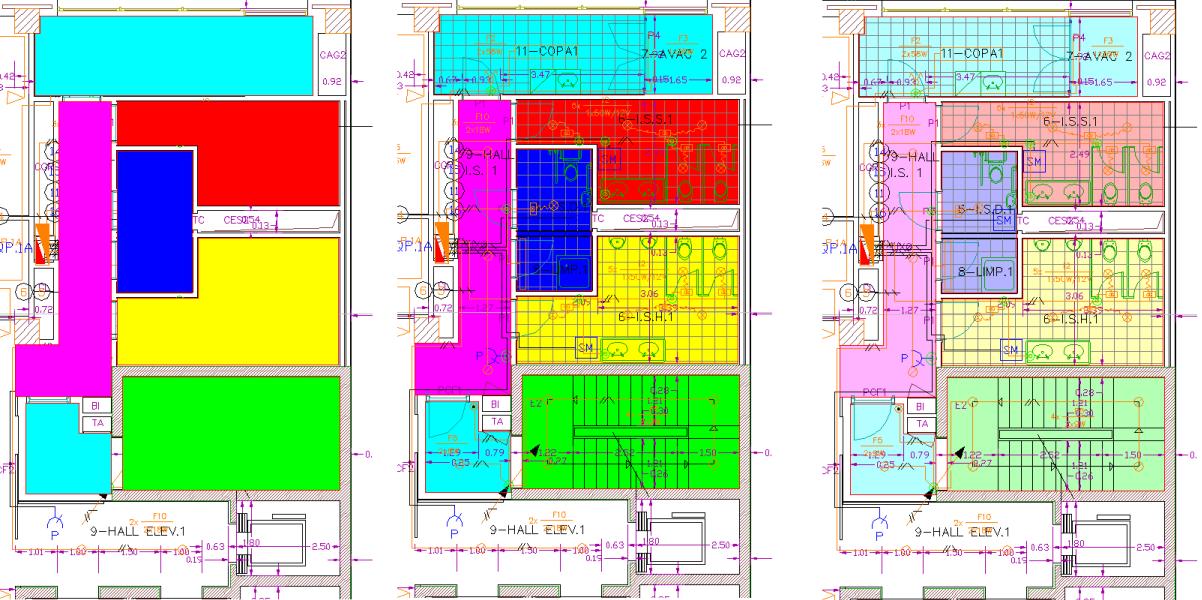

Exemple de 3 valeurs différentes de transparence appliquée à des hachures motif Solid.
Pour appliquer de la transparence aux objets :
Sélectionnez des objets et depuis les propriétés ou le ruban appliquez de la transparence : Ducalque ou une valeur de transparence comprise entre 0 et 90 :
Depuis le ruban : onglet Début et groupe d'icone les Propriétés : changer la valeur à l'aide du curseur

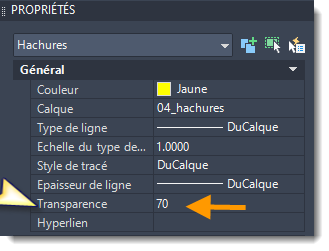

depuis la palette des propriétés : Transparence et valeur :
Vous pouvez appliquez la transparence à tous les objets d'un calque :
une colonne transparence est présente dans le gestionnaire des propriétés des calques :
Activez ou de-activez la transparence depuis l'icone de la barre d’état :
Pour imprimer avec la transparence :
Dans la case de dialogue Tracer ou mise en page :
Activer l’option : Transparence du tracé.
La propriété transparence permet d'attirer l'attention sur vos documents.
à bientôt pour d'autres articles !
