Orienter / Pivoter ses vues dans REVIT

Les zones de définition

En utilisant Revit, nous savons tous que Revit est optimisé pour modéliser en vertical et horizontal et propose une vue de travail : le Nord projet

Souvent cela ne pose pas de soucis mais que faire lorsque le projet à plusieurs bâtiments orientés de différentes manières ou des ailes de bâtiments qui ne sont pas perpendiculaires ?

La zone de définition est la réponse à cette problématique :

Pivoter ses vues dans REVIT

Pour faire simple, la zone de définition est un paramétrage de cadrage 3D. Elle apporte plusieurs avantages :

  • Utilisable sur plusieurs vues (vue en plan, elevations, 3D,…)
  • « Enregistre » les orientations
  • Modifiable dynamiquement

Voici un exemple :

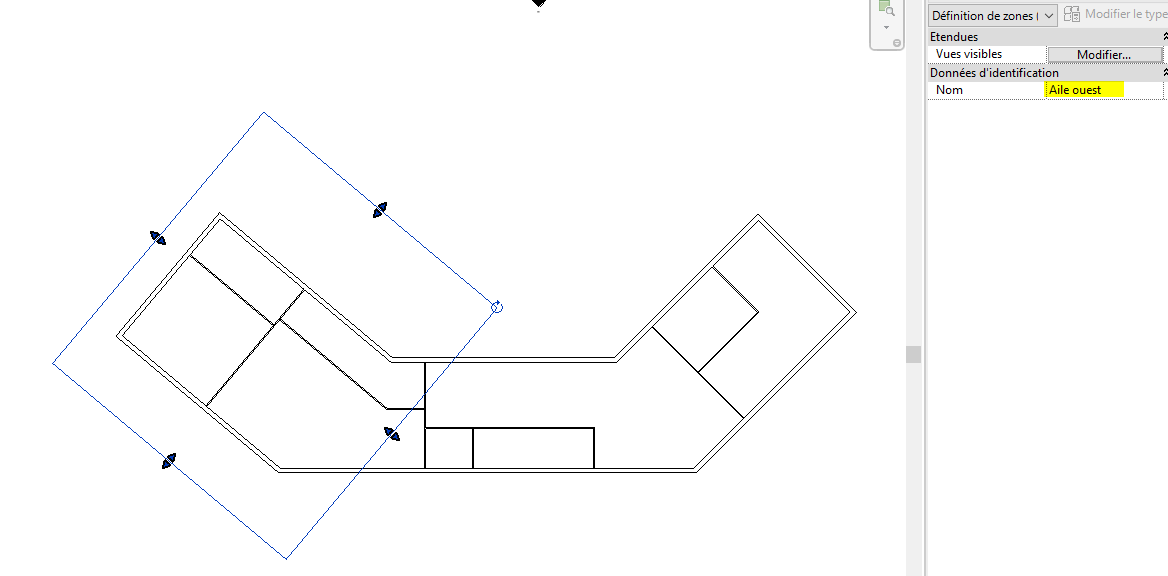

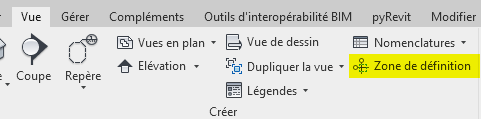

Je crée une zone de définition (rectangle) dans une vue en plan et l’oriente dans le sens de la partie gauche de mon bâtiment (rotation). Je lui donne un nom.

Pivoter ses vues dans REVIT

Puis, je duplique la vue en plan et la paramètre suivant ma zone de définition « Aile ouest ». Je peux réaliser ce paramétrage dans plusieurs vues (étage RDC,R+1, R+2)

Pivoter ses vues dans REVIT

Ma vue se tourne automatiquement selon ma zone de définition sans changer l’orientation géographique de mon projet.

Ma zone de définition est modifiable depuis une vue ou la zone de définition est visible. Les vues associées seront mise à jour automatiquement.

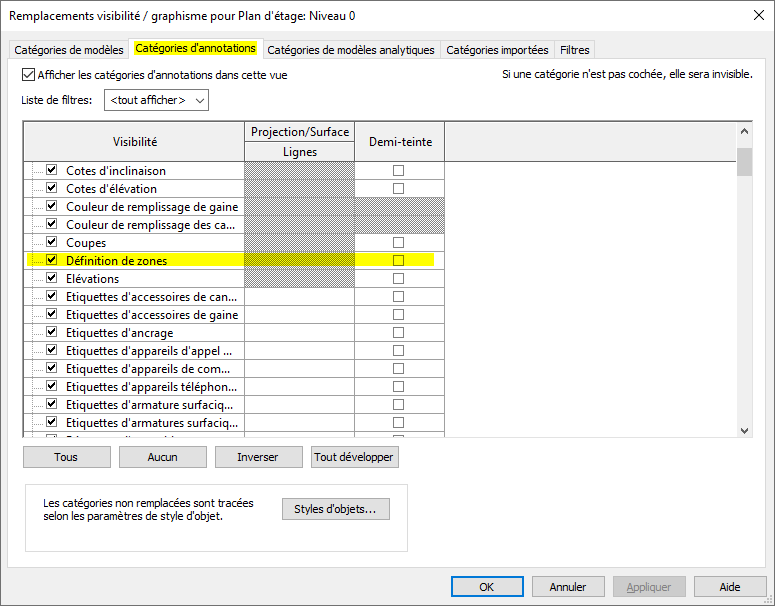

Pour information, une zone de définition est un objet 3D dont la visibilité peut être désactivée via la visibilité des graphismes (VV)

Pivoter ses vues dans REVIT

A bientôt sur le blog Aplicit!
