Moldflow : Comment ajuster et affiner les paramètres de figeage des seuils ?

Dans l'article précédent, nous avons vu comment déterminer le temps de gel des seuils. Néanmoins, il existe de nombres facteurs influençant les résultats de simulation. Ces résultats dépendent des éléments suivants :

  • La modélisation du maillage à proximité du seuil
  • La densité de maillage du seuil lui-même
  • La température matière et moule
  • L'épaisseur de la pièce
  • La caractérisation matière



Dans cet article, nous allons tout d'abord considérer les deux premiers points

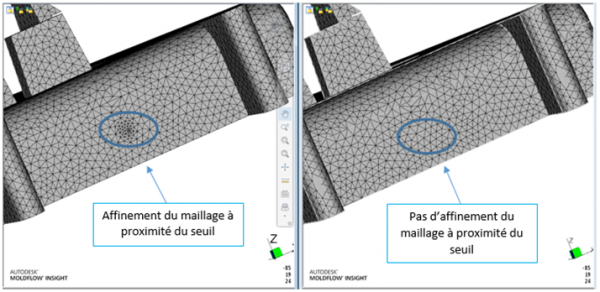

  • La modélisation du maillage à proximité du seuil



figeage des seuils

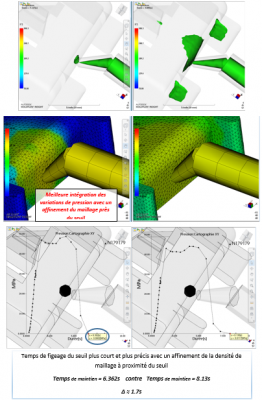

Impact de cette différence sur les résultats de simulation (matière et position du seuil identique) :

figeage des seuils

  • La densité de maillage du seuil lui-même :


figeage des seuils
La différence est encore plus importante avec un maillage fin du seuil (+ affinement à proximité du seuil) et un maillage grossier du seuil sans affinement à proximité de ce dernier :


figeage des seuils
Facteurs influençant les résultats de simulation ?

  • La température matière et moule
  • L'épaisseur de la pièce
  • La caractérisation matière

(Dans le prochain article…)
