Passage d’élément en solide pour suppression ou modification de forme sous PowerShape.

Dans ce blog nous allons voir comment supprimer ou modifier rapidement des formes sur un élément solide.



Pour supprimer des formes sur du surfacique il faut sélectionner les surfaces à enlever une à une, les supprimer et enfin reconstruire le manque. Ce qui peut être long.

PowerShape vous propose un moyen plus rapide de sélection et de reconstruction en passant par le mode solide.

Sélectionnez le modèle complet ou simplement la zone à modifier et transformez-le/la en solide via Une image contenant texte, capture d’écran, conception Description générée automatiquement .

Attention si votre pièce est déjà un solide, vérifiez qu’il ne soit pas un solide V8. Si c’est le cas convertissez-le en solide : dans l’onglet « Accueil » -> Convertir Une image contenant logo, Police, Graphique, symbole Description générée automatiquement puis « Solide depuis Version 8 ».



Un fois transformé, sélectionné le solide puis allez dans l’onglet « Gérer »

Vous y retrouverez un mode de sélection plus rapide

Face  : sélection de face une par une

Continue  : sélection toutes les faces en continue

Concave  : sélection toutes les faces en creux

Convexe  : sélectionne toutes les faces en bosse

Mais aussi par forme, lasso, couleur

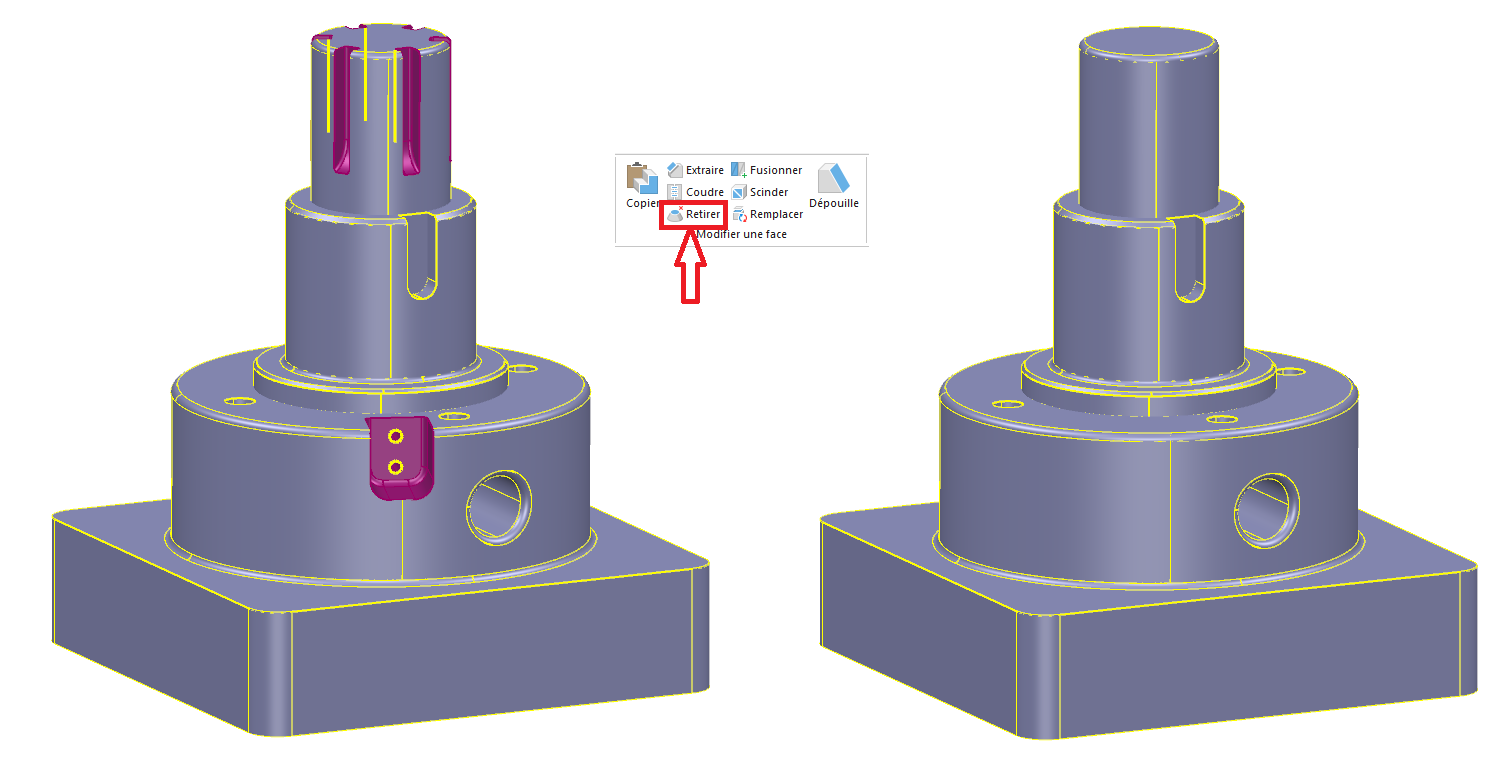

Pour retirer un bossage sélectionnez « Convexe », sélectionnez une face seulement du bossage puis cliquez sur « retirer » et PowerShape s’occupe de retirer le bossage complet mais également de reconstruire le solide.



Pour retirer une ou plusieurs poches, sélectionnez « Concave », sélectionnez une face de la ou des poches à supprimer (maintenez la touche shift enfoncée si plusieurs sélections) et cliquez à nouveau sur « retirer ».

Une image contenant cylindre Le contenu généré par l’IA peut être incorrect.



Cela vous permet d’obtenir instantanément une simplification de pièce pour l’usinage ou la modification de forme.



L’onglet « Gérer » vous permet également de déplacer une face du solide jusqu’à une surface de modification.



De créer des dépouilles.

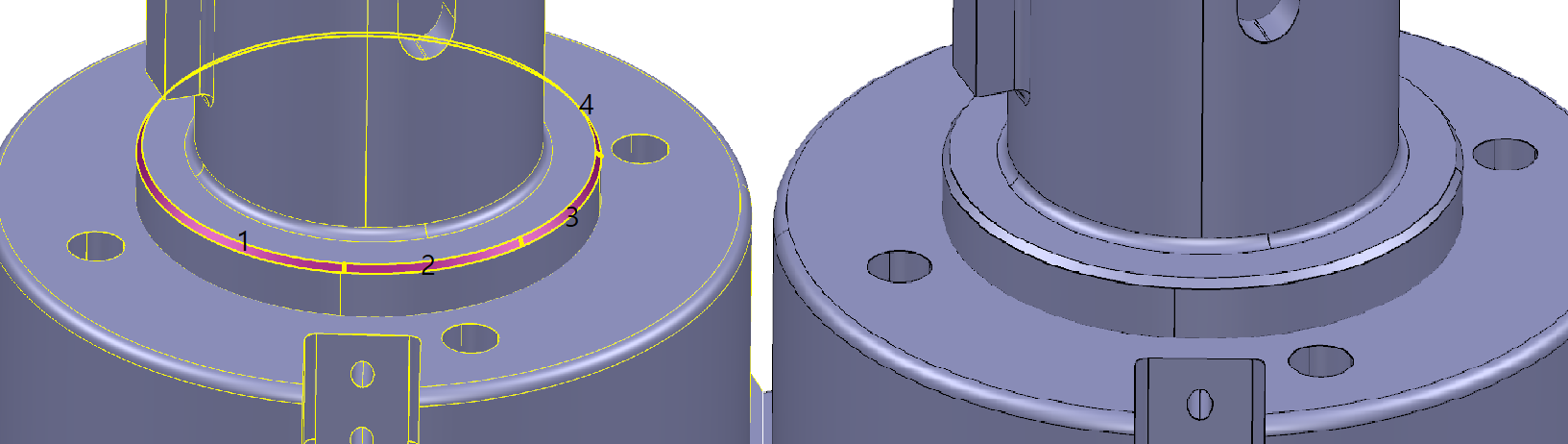

De fusionner des faces

Une image contenant cercle, capture d’écran Le contenu généré par l’IA peut être incorrect.



Et bien d’autres opérations comme extraire une face, scinder un face, coudre, copier….



Retrouvez-nous le mois prochain pour la reconnaissance intelligente qui vous permet de reconstruire automatiquement les éléments de forme type rayon, trou, poche etc... afin de pouvoir appliquer des modifications directes.
