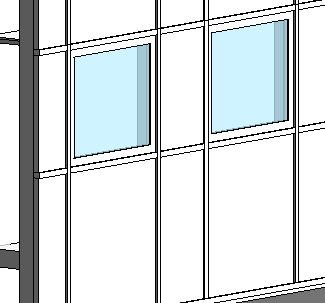

Dans la configuration suivante : mur maçonné + bardage réalisé en mur rideau, on souhaite que les menuiseries placées dans le mur rideau percent le mur maçonné.

Cependant, la fonction « Attacher » que l’on a vu dans cet article Comment percer 2 murs avec une menuiserie dans Revit ne fonctionne pas entre un mur et un mur-rideau.

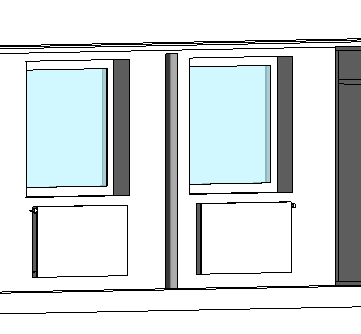

En revanche, il suffit pour percer le mur maçonné d’utiliser la fonction Couper la géométrie de l'onglet Modifier. Cliquer sur le mur maçonné puis sur la menuiserie.

Attention à prévoir dans la famille de la menuiserie un vide qui perce toute l’épaisseur du mur.

A bientôt sur le blog Aplicit !
