Personnalisation des styles d’annotations MBD Inventor

A- Présentation des annotations 3D dans Inventor

Les annotations 3D dans Inventor permettent d’intégrer directement sur le modèle des informations essentielles : dimensions, tolérances, états de surface, notes, références de base, etc. Ces données, regroupées sous le terme PMI (Product Manufacturing Information), facilitent la communication technique et la fabrication sans passer systématiquement par la mise en plan 2D

Fonctions principales à aborder :

• Cotations 3D et tolérances (géométriques, dimensionnelles)
• Symboles d’état de surface
• Notes et textes libres
• Références et indications spécifiques pour la fabrication

B- Personnalisation et gestion des styles d’annotations afin de supprimer les zéros inutiles

• Modifier les styles d’annotations (taille, police, couleur, normes) via les paramètres de style d’Inventor, afin d’assurer la conformité aux standards de l’entreprise ou du secteur (ASME, ISO, etc.).
• Contrôler l’échelle d’annotation de la vue active depuis l’onglet Annoter, pour garantir la lisibilité selon le contexte d’affichage
• Gérer les gabarits de pièce avec des styles d’annotations adaptés à chaque type de projet

Pour cela il faut :

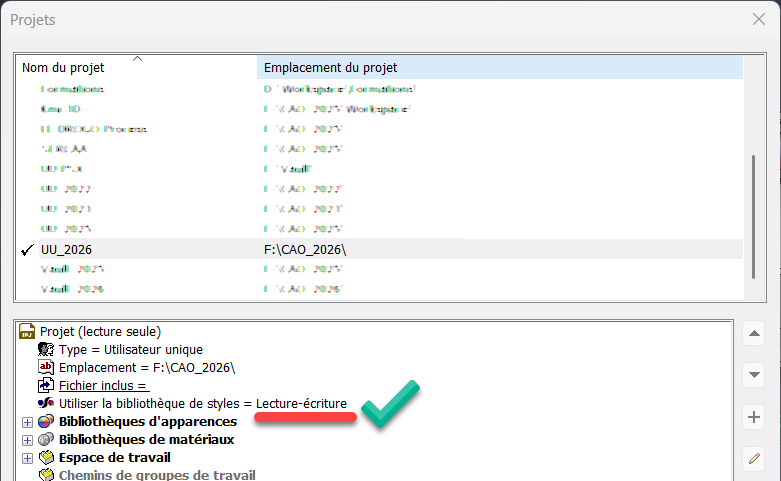

1 – Vérifier que les droits lecture/écriture est actif sur le projet courant.

2 – Être en environnement de dessin (commencer un nouveau dessin)

3 – Dans l'onglet Gérer, ouvrez l'éditeur de style.

4 – Réglez le filtre (en haut à droite) sur "Tous les styles".

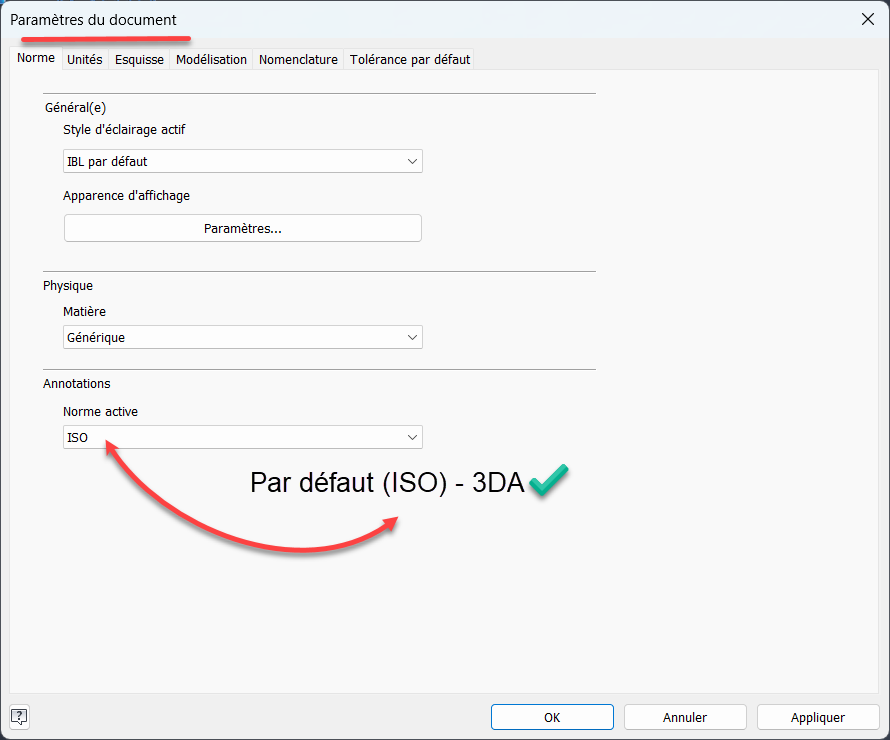

5 – Sélectionner le style de cotation « Par défaut (ISO) - 3DA » pour les annotations 3D, ce style que j’affecte personnellement aux gabarits (Templates) des fichiers pièces IPT et assemblages IAM dans Paramètres du document Norme Active ISO. avec la norme ISO c'est le style Par défaut (ISO) - 3DA qui est sollicité pour la cotation MBD (Cotation basée sur le modèle)

Décocher pour ce style les « zéros à droite » puis « enregistrer et fermer »

6 – Dans l'onglet Gérer, sélectionnez "Enregistrer dans la bibliothèque de styles".

7 – Dans la boîte de dialogue, vérifiez que le style modifié est correctement enregistré dans la bibliothèque de styles et enregistrez (l'opération ne peut pas être annulée).

8 – Modifier les gabarits (Templates) IPT et IAM en ouvrant ceux-ci et en mettant à jour les styles locaux des fichiers.
