Création et personnalisation d’une liste de vues sur REVIT

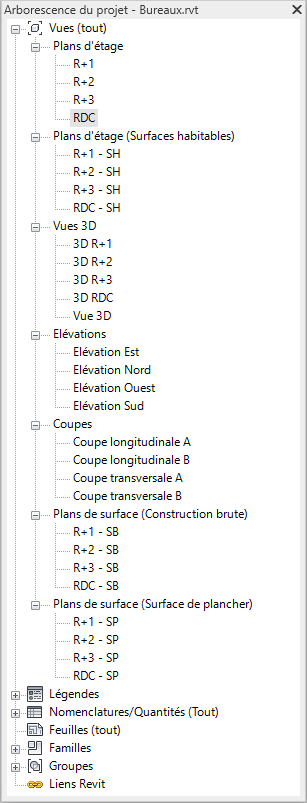

Les listes de vues dans une projet REVIT permettent d’énumérer toutes les vues et les nommer dans une nomenclature. Elles sont donc présentes dans l’arborescence du projet.
Par défaut, dans un gabarit de projet les listes de vues ne sont pas automatiquement générées. C’est donc à vous de les créer puis les personnaliser dans votre projet.

img 0

1/ Création de la liste de vues

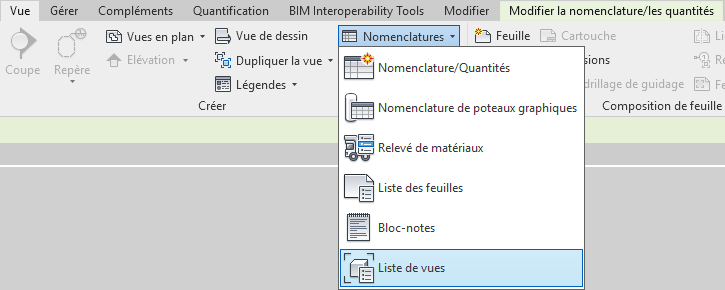

Onglet VUE > Nomenclatures > Liste de vues

liste de vues REVIT

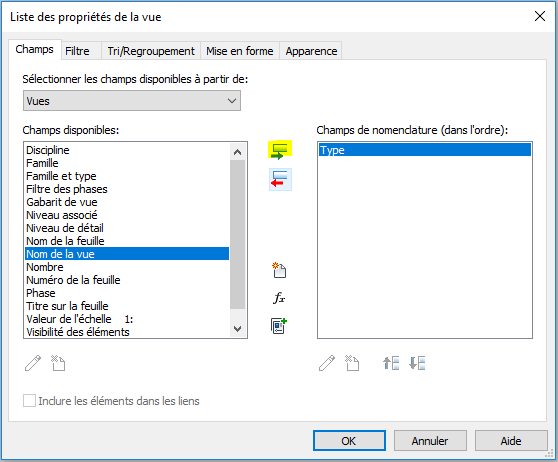

Une fois la boîte de dialogue ouverte, sélectionnez les champs de la liste des propriétés de la vue que vous souhaitez inclure à la liste de vues > Cliquer sur OK.
Par exemple, vous pouvez ajouter les champs Type et Nom de la vue.

liste de vues REVIT

Si vous souhaitez ajouter ou supprimer un paramètre, il vous suffit de cliquer de nouveau sur l’outil Champs dans les propriétés de la liste de vues, puis de faire la même manipulation avec d’autres champs.

2/ Personnalisation de la liste de vues

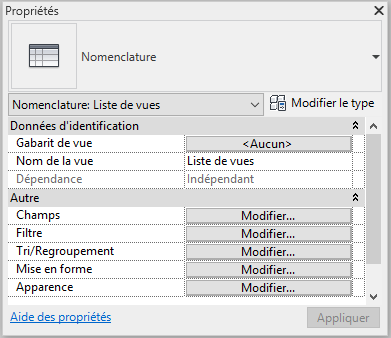

Pour définir d’autres propriétés dans la liste de vue, utilisez les onglets Filtre, Tri/Regroupement, Mise en forme et Apparence.

liste de vues REVIT

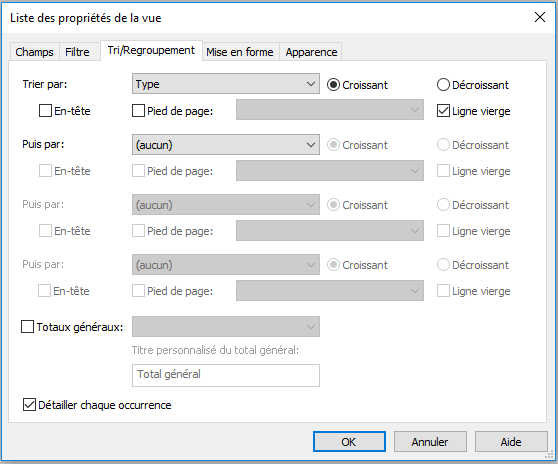

– Onglet TRI/REGROUPEMENT : Cet onglet permet d’organiser votre liste de vues selon vos critères.
Par exemple, vous pouvez trier votre liste de vues par Type de manière croissante et détailler chaque occurrence > Cliquer sur OK.
Si vous souhaitez que vos types soient regroupés et indépendants les uns des autres, cochez « ligne vierge ».

liste de vues REVIT

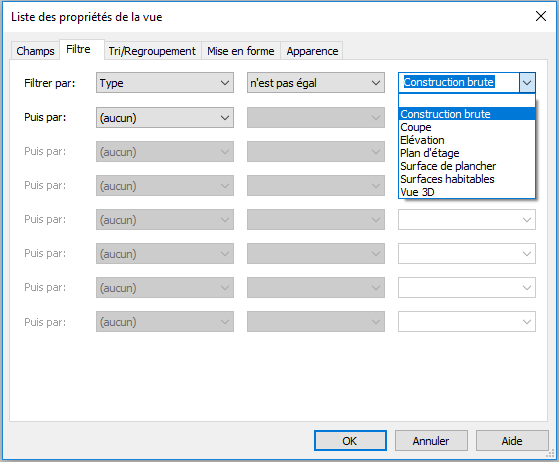

– Onglet FILTRE : La liste de vues contient par défaut toutes les vues du projet. Cet onglet permet de retirer certains champs de la liste de vues selon leurs propriétés.
Par exemple, vous souhaitez retirer un type de votre liste de vues > Filtrer par Type > N’est pas égal à > Choisir le type que vous souhaitez retirer (dans cet exemple il s’agit du type « Construction brute »).

liste de vues REVIT

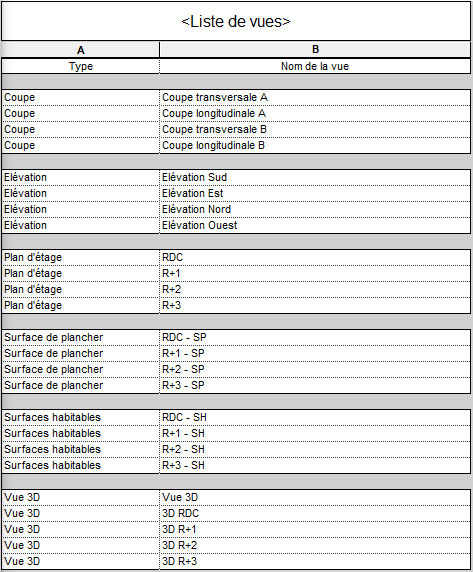

Votre liste de vues est désormais créée.

liste de vues REVIT

A bientôt sur le blog Aplicit!
