Créer et personnaliser les styles de lignes sur Revit

Créer et personnaliser les styles de lignes sur Revit

Lorsque vous créez un nouveau projet Revit, avec ou sans gabarit de base, il existe plusieurs styles de lignes pré-enregistrées dans le logiciel.
Si vous souhaitez créer, personnaliser ou modifier des styles de lignes voici la marche à suivre :

1/ Créer un style de ligne

Onglet GÉRER > Paramètres supplémentaires > Styles de lignes

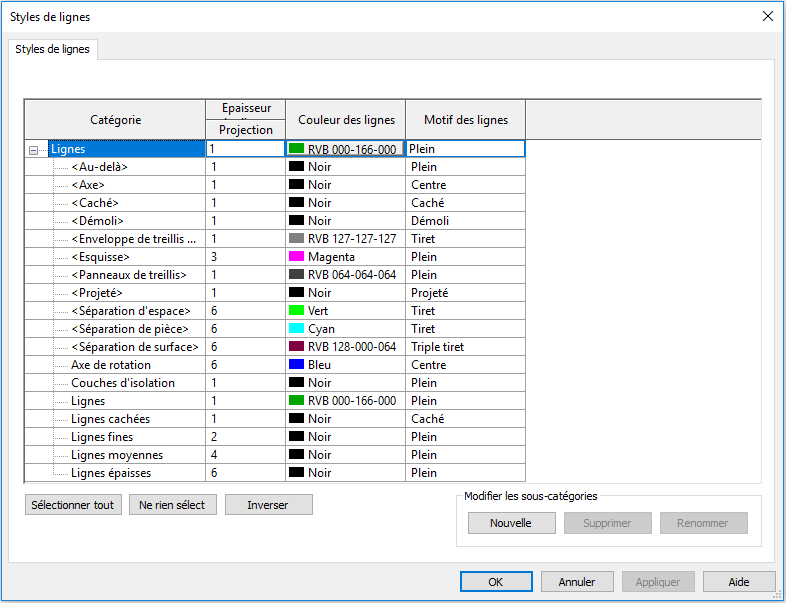

La fenêtre des styles de lignes s'affiche. Lorsque vous cliquez sur le « + » vous accéderez aux différents styles de lignes existants dans votre projet.

Créer et personnaliser les styles de lignes

Pour créer un nouveau style de lignes il suffit de cliquer sur « Nouvelle » dans l’encart « Modifier les sous-catégories »
Nommer le style de ligne souhaité
Créer et personnaliser les styles de lignes

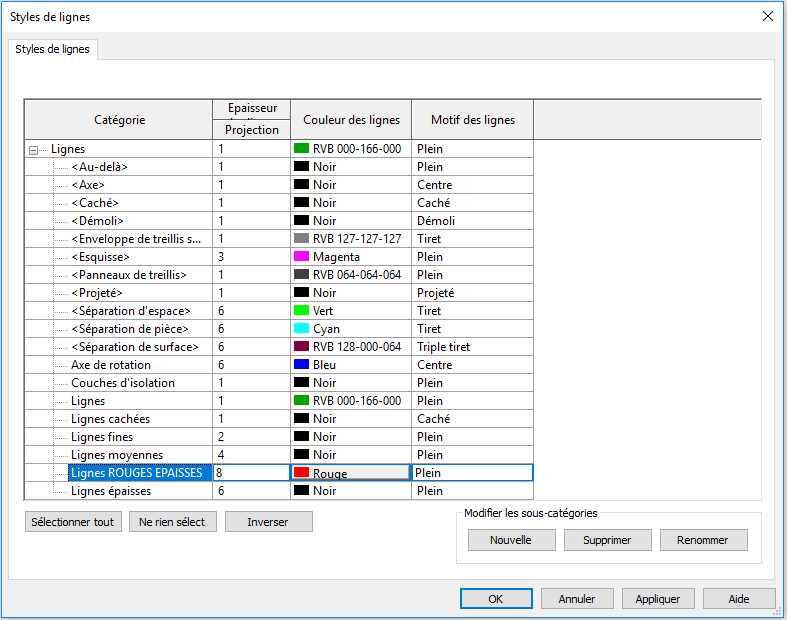

2/ Choisir l’épaisseur, la couleur et le motif du style de ligne crée

Créer et personnaliser les styles de lignes

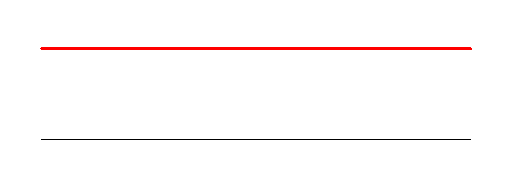

3/ Dessiner le nouveau style de ligne crée

Sélectionner le type de ligne que vous souhaitez : modèle (3D) et détail (2D)
Onglet ARCHITECTURE > ligne de modèle (LI) ou onglet ANNOTER > ligne de détail (DL)

Choisissez ensuite le style de ligne crée précédemment

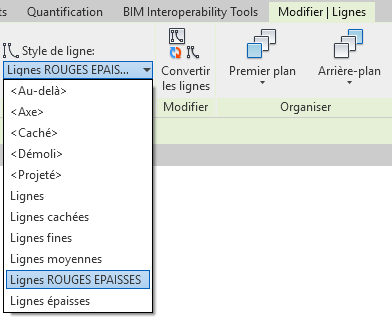

Onglet MODIFIER > Style de ligne > Choisir le style de ligne désiré dans le menu déroulant

Créer et personnaliser les styles de lignes
Créer et personnaliser les styles de lignes

A bientôt sur le blog Aplicit!
