Créer et personnaliser un plan de référence dans un projet Revit

Il est possible de personnaliser différents plans de référence dans un projet Revit : Épaisseur, Couleur et motif des lignes.

1/Créer un plan de référence

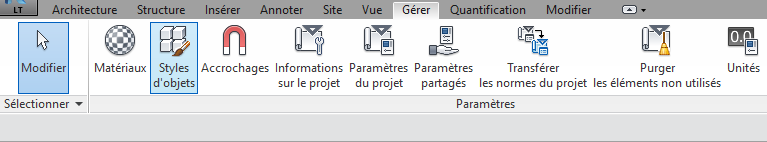

– Onglet Gérer > Styles d’objets
plan de référence

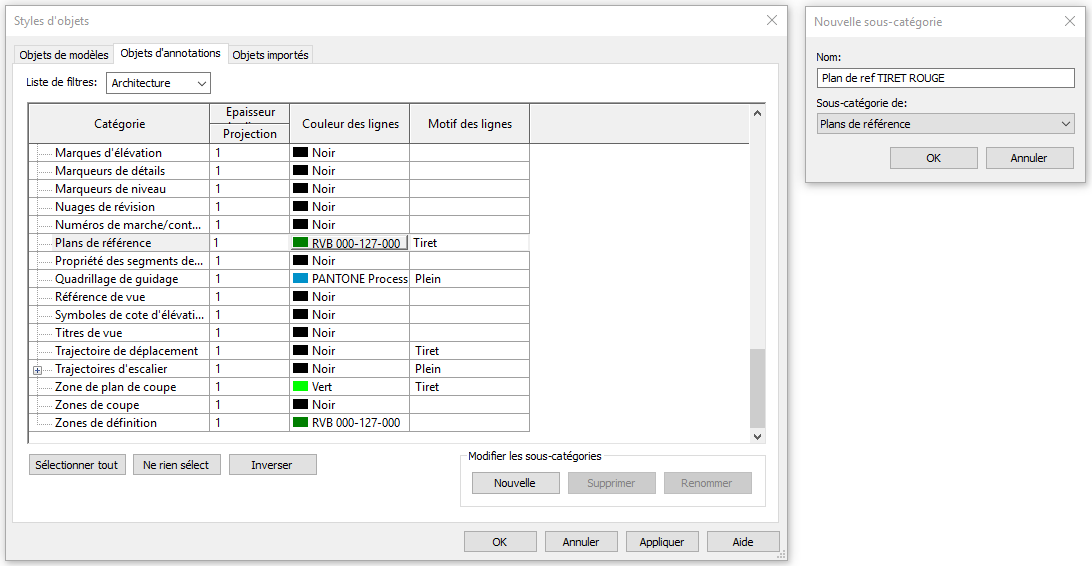

– Objets d’annotations > Cliquer sur la catégorie « Plans de référence » puis « Nouvelle » dans l’encart « Modifier les sous-catégories »
Nommer le nouveau plan de référence puis valider.
plan de référence

2/ Personnaliser

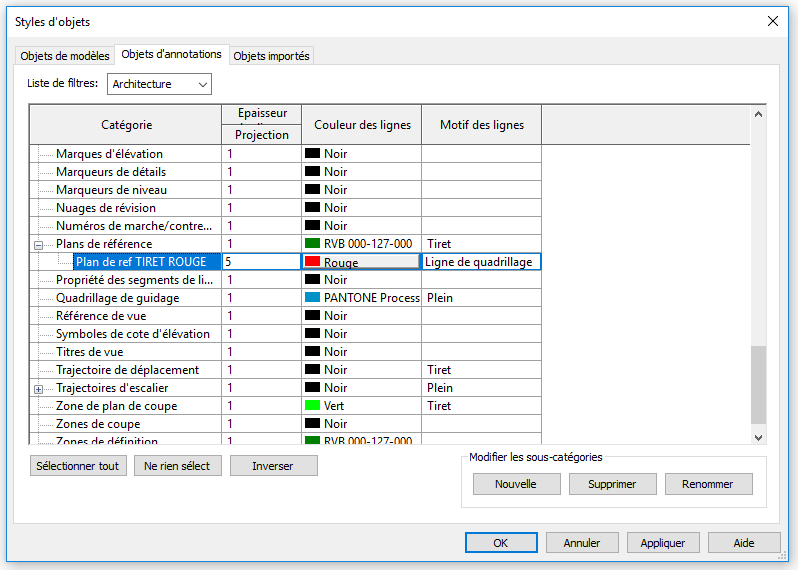

Choisir l’épaisseur, la couleur et le motif des lignes

plan de référence

3/ Dessiner et choisir

– Onglet Architecture > Plan de référence (RP)

plan de référence

– Onglet Modifier > Style de ligne > Choisir le plan de référence désiré dans le menu déroulant.

plan de référence

Il est possible d’utiliser ce même procédé de création avec tous les objets de modèles (3D) et une majorité d’objets d’annotations (2D).
Cf. article « Graphismes et visibilités en plan des familles dans Revit »

A bientôt sur le blog Aplicit!
