PowerInspect Comment activer configurer un palpeur pour une utilisation avec VirtualCMM

Ouvrir PowerInspect

Créer un nouveau « document ».

Nous allons commencer par définir le bon protocole de connexion.

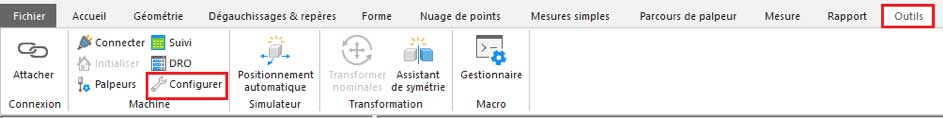

Pour ce faire aller dans le ruban « outils » :

palpeur1

Cliquer sur Configurer comme indiqué ci-dessus.

Les fenêtres suivantes vont apparaitre :

Cliquer sur Sélectionner et dans la fenêtre de sélection de protocole de connexion choisir « Virtual CMM ».

palpeur2

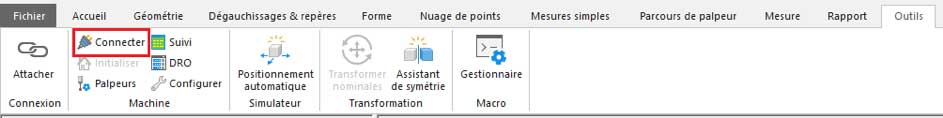

Puis cliquer sur « connecter »

palpeur3

Aller dans l’onglet Machine dans l’explorateur et cliquer sur export.

palpeur4

Enregistrer la machine sur votre disque dur à votre convenance.

Maintenant nous allons lancer VirtualCMM.

Pour ce faire aller sur « démarrer de Windows / PowerInspect XXXX / VirtualCMM XXXX

palpeur5

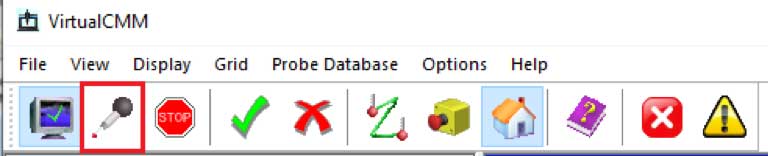

Une fois dans VirtualCMM, cliquer sur Edit Probes comme indiqué ci-dessous :

palpeur6

Puis cliquer sur l’icône « Importer »

palpeur7

Une fois Importé , cliquer sur l’icône HOME  palpeur8 dans VirtualCMM.

De retour sur PowerInspect cliquer sur connecter (dans le Ruban outils), puis sur palpeurs

Puis l’assistant palpeurs se lance pour effectuer les mesures du palpeur dans toutes les positions de votre choix.

palpeur9

palpeur10

palpeur11

palpeur12

palpeur13

palpeur14

palpeur15

Il faudra aller dans VirtualCMM pour l’étalonnage de la sphère.

Une fois la palpage fait de manière manuel, VirtualCMM effectuera une opération de manière automatique.

L’étalonnage du palpeur sera ainsi effectué et vous pourrez utiliser PowerInspect avec VirtualCMM en mode autonome.
