PowerMill : Modifier les vitesses d’avance sur un parcours outil
PowerMill : Modifier les vitesses d’avance sur un parcours outil.
Vous avez parfois besoin de changer vos vitesses d’avance dans un même et unique parcours pour cause de changement de matière ou à l’approche de rayons.
Nous vous proposons 2 méthodes qui vous permettent de le faire sous PowerMill.
Première méthode :
Vous avez créé une stratégie d’usinage et vous avez de besoin de modifier vos vitesses d’avance à certains endroits du parcours outil.
Déterminez les zones de changements à l’aide de frontières personnalisées.
Vous pouvez créer autant de limites que vous désirez dans la frontière.
Une fois ces limites créées, activez le parcours d’outils ainsi que la frontière.

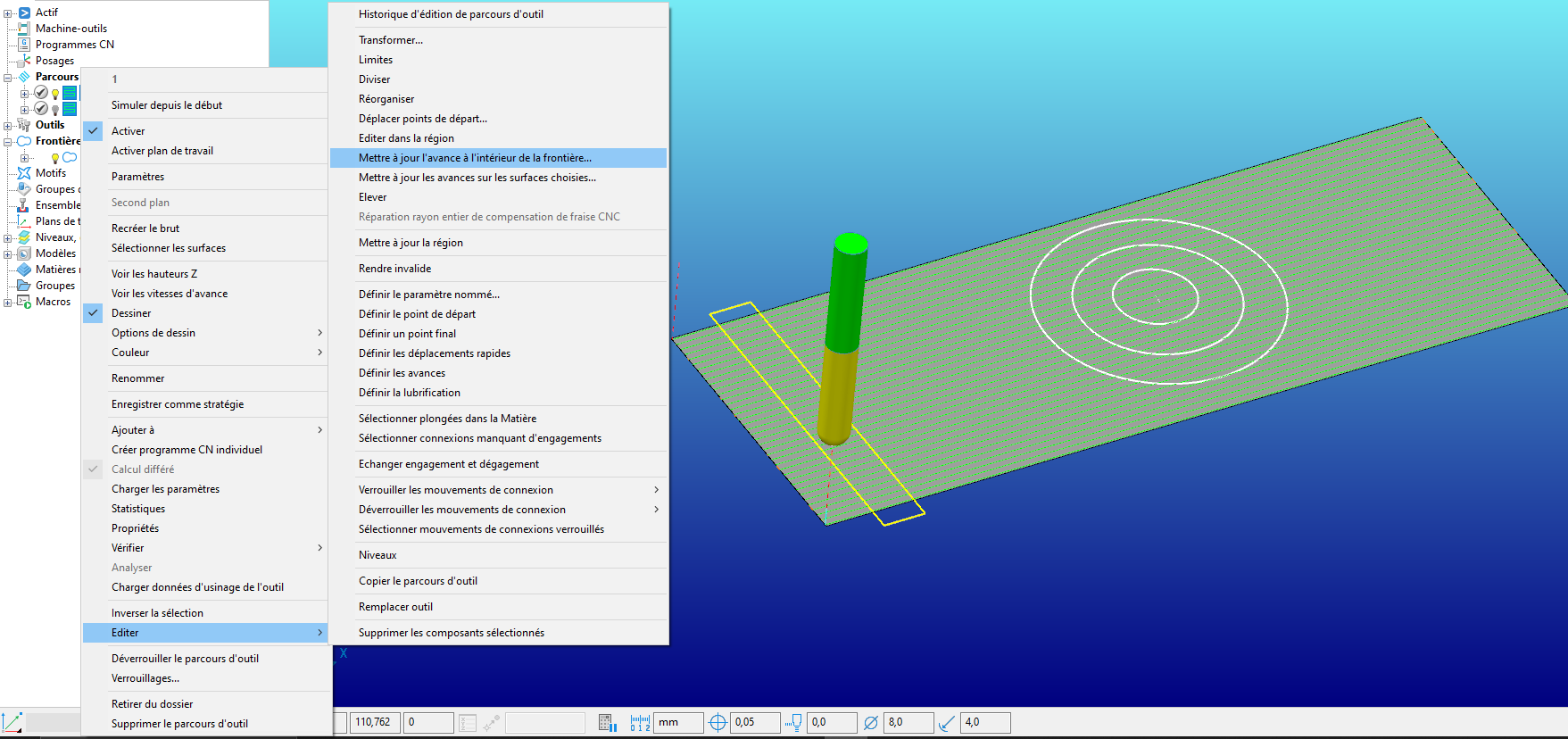

Sélectionnez la zone dans laquelle vous souhaitez affecter un changement de vitesse, puis faites un clic droit sur le parcours dans l’arborescence.
EDITER -> Mettre à jour l’avance à l’intérieur de la frontière.
Un tableau apparaît pour indiquer le pourcentage de changement d’avance
Pour visualiser ses modifications d’avance, allez dans le ruban « parcours » et cliquez sur

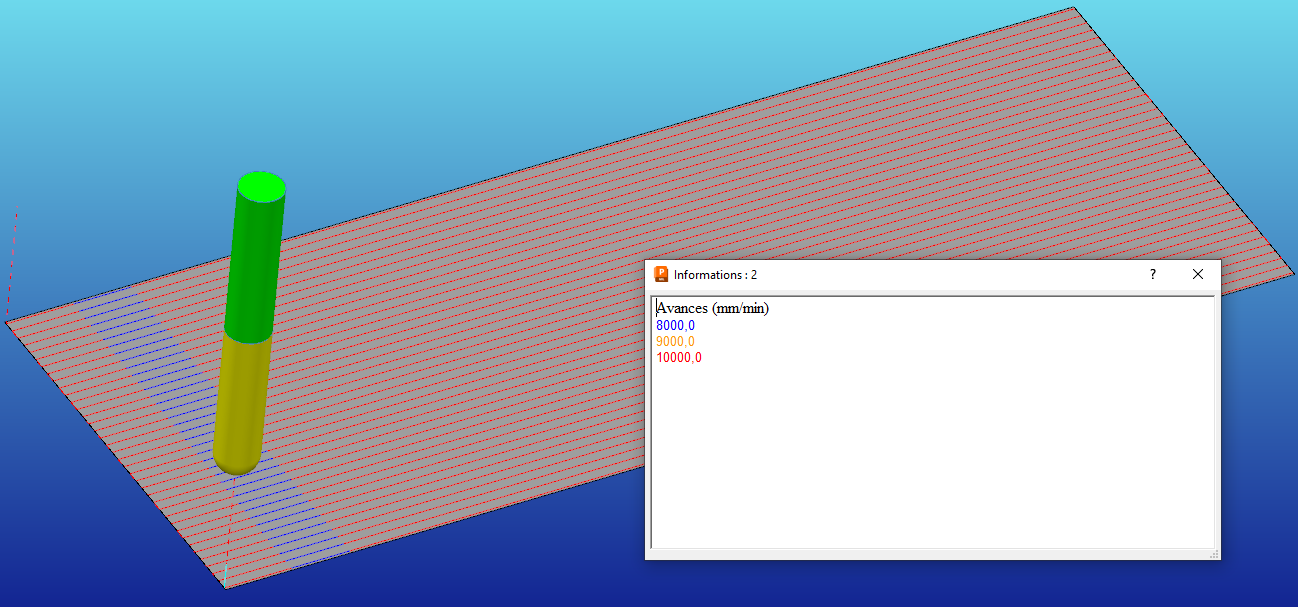

Le tableau d'informations vous indique les différentes vitesses du parcours.
Ici 10000 (vitesse d'origine) 9000 (les plongées) 8000 (la vitesse modifiée dans la zone sélectionnée).

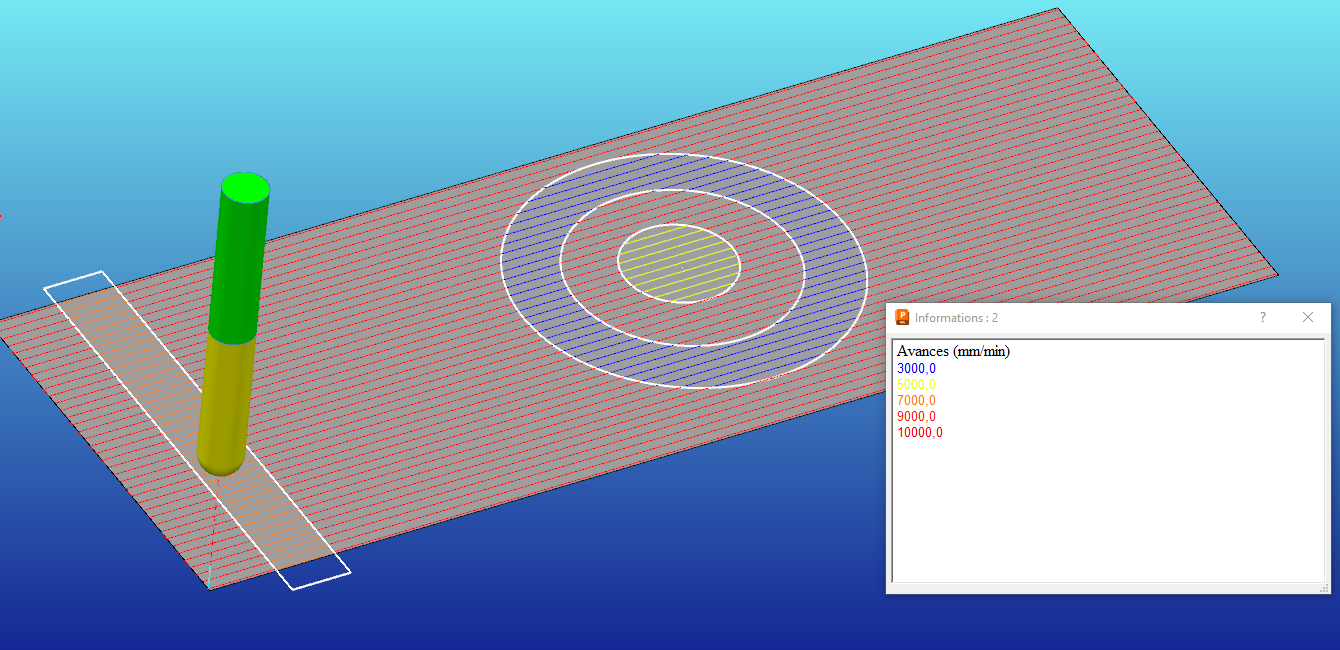

Vous pouvez réaliser autant de changement que vous souhaitez. Ou remodifier des vitesses d'avance (toujours par rapport à celle d'origine).
La deuxième méthode sera l’objet d’un prochain article blog
